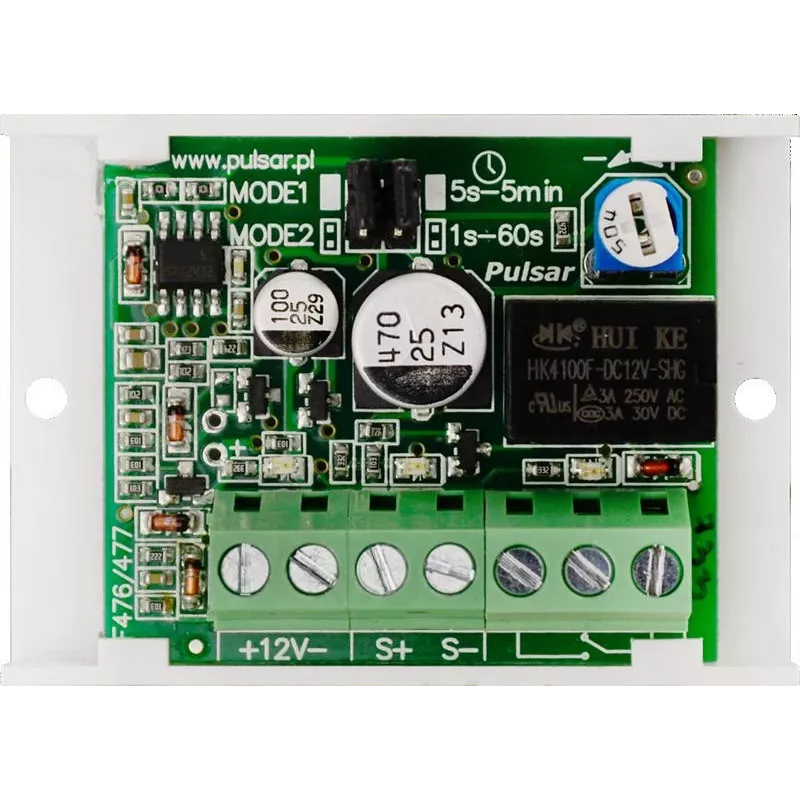

Pulsar AWZ525 laiko relės modulis

Prieigos kontrolės ir signalizacijos įrenginiuose tikslus relės įjungimo laikas dažnai yra kritinis. Pulsar AWZ525 laiko relės modulis užtikrina patikimą sprendimą, leidžiantį įjungti relę po nustatyto delsimo, su reguliuojamu laiku nuo 1 sekundės iki 450 sekundžių. Jis skirtas integruoti į valdymo pultus, automatikos sistemas ir individualius elektronikos projektus, kur reikalinga kompaktiška, mažai energijos sunaudojanti laiko funkcija.

Pagrindinės specifikacijos

• Maitinimo įtampa: 10V - 30V DC
• Srovės suvartojimas: maks. 20 mA
• Relė: 1x SPDT, 1A @ 30V DC / 0.5A @ 50V AC
• Laiko reguliavimas: 1 s - 450 s potenciometru
• Veikimo režimas: įjungimo delsa (monostabilus)
• Trigeriai: aktyvus žemas (GND) arba aktyvus aukštas (V+)
• Indikatoriai: maitinimo LED, relės būsenos LED
• Apsauga: nuo atvirkštinio poliškumo
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: -10°C iki +50°C
• Montavimas: PCB modulis

Kodėl verta rinktis

AWZ525 siūlo paprastą ir ekonomišką būdą pridėti laiko delsos funkciją jūsų sistemai. Platus maitinimo įtampos diapazonas ir mažas energijos suvartojimas daro jį tinkamą baterijomis maitinamoms ar žemos įtampos programoms. Potenciometras leidžia tiksliai reguliuoti delsos laiką, o LED indikatoriai aiškiai rodo būseną. Patikimi varžtiniai gnybtai užtikrina saugų sujungimą, o apsauga nuo atvirkštinio poliškumo apsaugo nuo atsitiktinių pažeidimų.

Idealiai tinka

• Prieigos kontrolės sistemos: durų užrakto įjungimo delsa po užklausos
• Signalizacijos sistemos: sirenos ar pranešimo delsa po jutiklio suveikimo
• Automatika: kelių įrenginių nuoseklus paleidimas
• Individuali elektronika: laiko funkcijos pridėjimas prie mikrovaldiklių projektų

Svarbu žinoti

Modulis veikia monostabiliu režimu: po trigerio relė įsijungia po nustatyto delsimo ir lieka įjungta, kol trigeris yra aktyvus. Jį galima suaktyvinti tiek įžeminant įvestį, tiek paduodant teigiamą įtampą, todėl integracija lanksti. Modulis tiekiamas kaip plika PCB plokštė, skirta integruoti į didesnius įrenginius; tai nėra atskiras DIN bėgelio įrenginys. Prieš prijungiant maitinimą, visada patikrinkite poliškumą.
