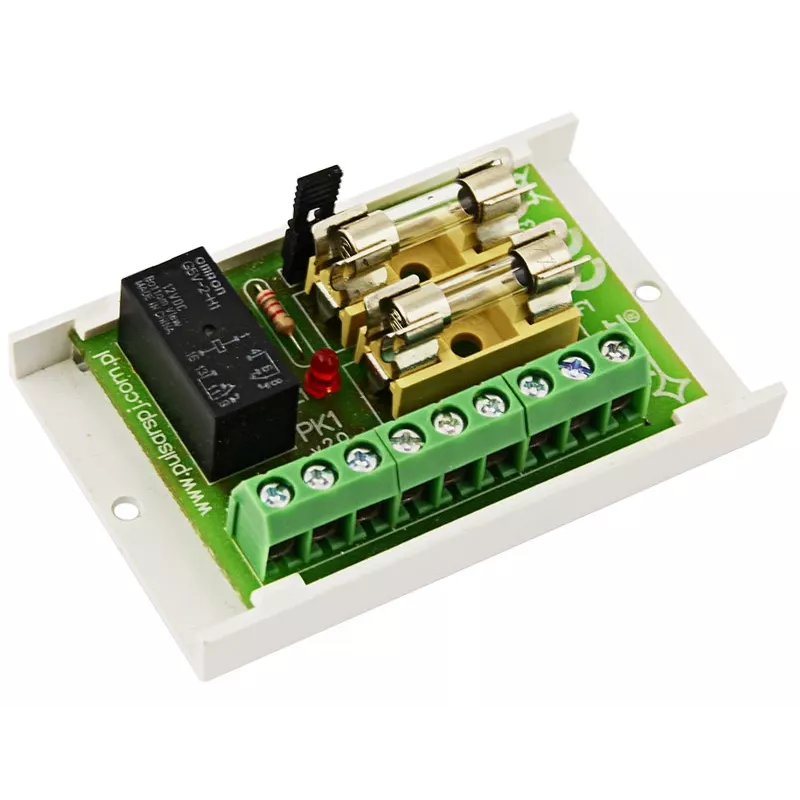

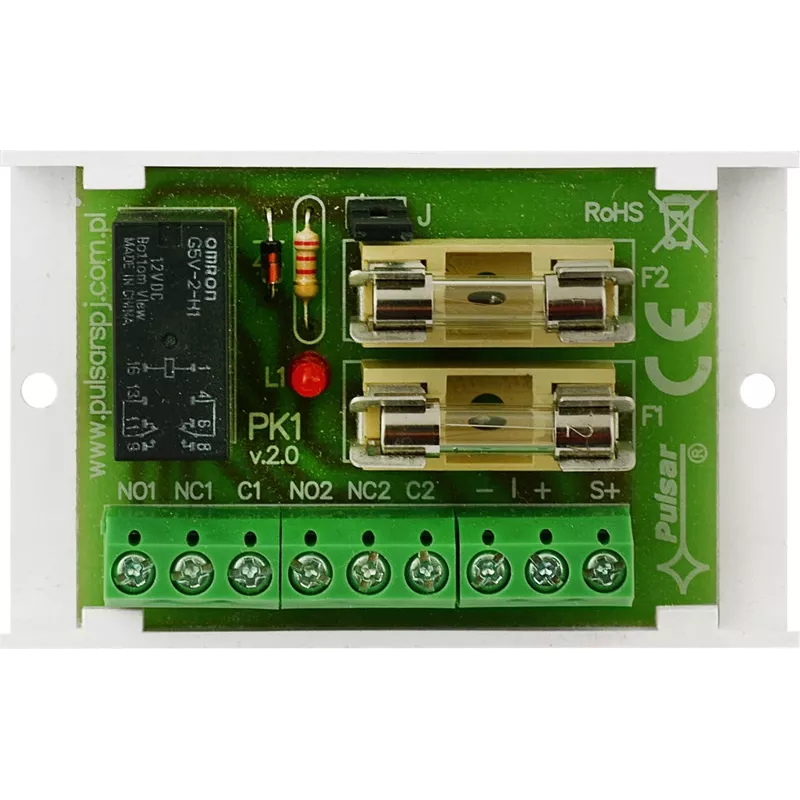

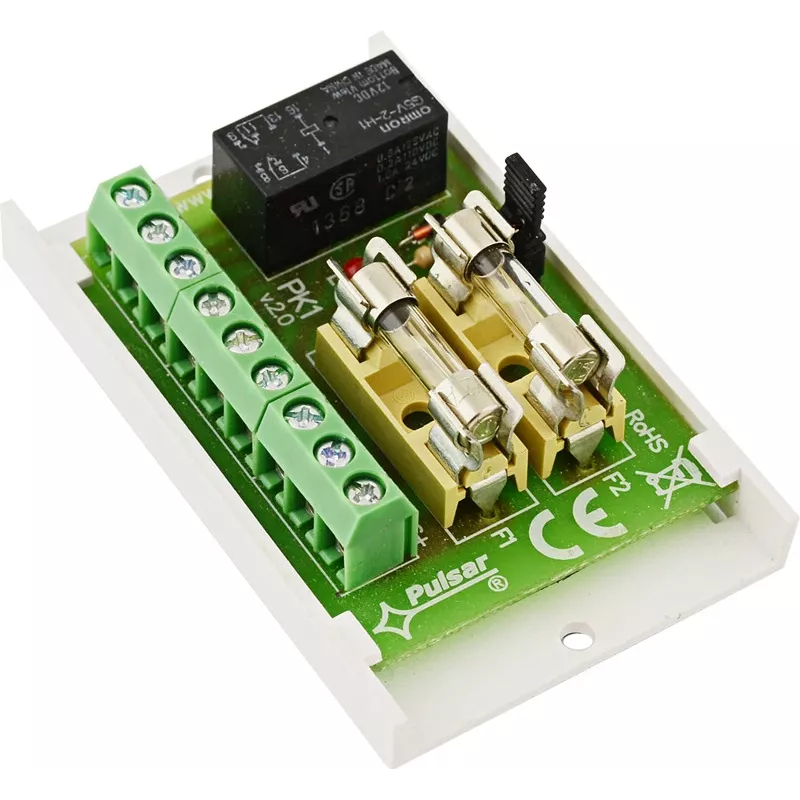

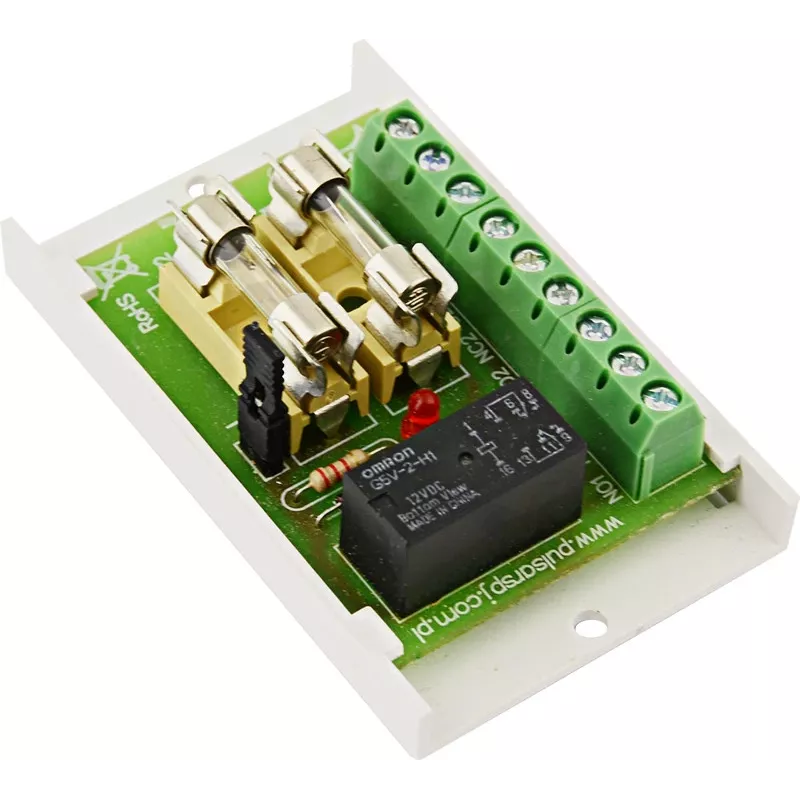

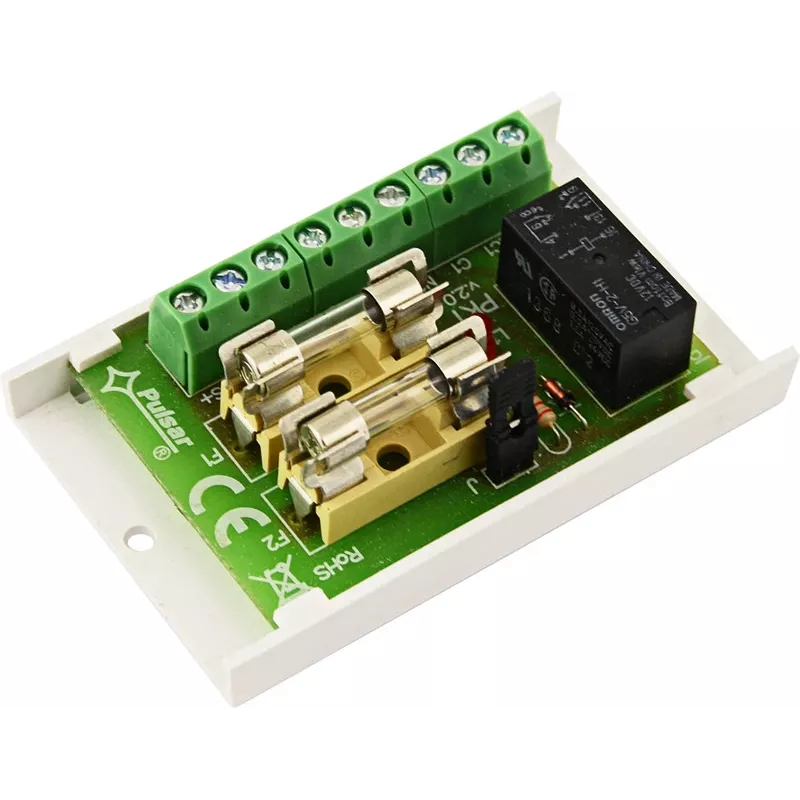

PULSAR AWZ513 Relės modulis SPDT 2A 10-30V DC DIN bėgelis

PULSAR AWZ513 yra kompaktiškas ir patikimas vienos relės modulis, skirtas įvairioms valdymo ir automatikos programoms. Jame yra vienpolis dviejų krypčių (SPDT) kontaktų konfigūracija, užtikrinanti tiek normaliai atvirus (NO), tiek normaliai uždarytus (NC) kontaktus, todėl jis tinka apkrovoms perjungti iki 2A esant 30V DC arba 50V AC. Modulis priima plačią įėjimo įtampos diapazoną 10-30V DC, su mažu srovės suvartojimu (20mA esant 12V, 10mA esant 24V). Jis gali būti montuojamas ant DIN bėgelio (TS-35) arba varžtais, o jungtys atliekamos per varžtines gnybtines jungtis, užtikrinančias saugų laidų sujungimą. Idealus prieigos kontrolės, signalizacijos sistemų, automatikos ir vaizdo stebėjimo programoms.

Privalumai

AWZ513 pasižymi kompaktiška forma, mažu energijos suvartojimu ir lanksčiomis montavimo galimybėmis. SPDT relė leidžia perjungti tiek NO, tiek NC kontaktus, supaprastindama grandinės projektavimą. Platus įėjimo įtampos diapazonas užtikrina suderinamumą su įvairiais maitinimo šaltiniais, o varžtinės gnybtinės jungtys užtikrina patikimą, įrankių nereikalaujantį sujungimą.

Tinka

• Prieigos kontrolės sistemoms
• Signalizacijos ir apsaugos sistemoms
• Pastatų automatizavimui
• Vaizdo stebėjimo sistemoms
• Pramoniniams valdymo skydams

Pagrindinės specifikacijos

• Relės tipas: SPDT (vienpolis dviejų krypčių)
• Relių skaičius: 1
• Įėjimo įtampa: 10-30V DC
• Maks. kontaktų srovė: 2A
• Maks. kontaktų įtampa (DC): 30V DC
• Maks. kontaktų įtampa (AC): 50V AC
• Srovės suvartojimas: 20mA @ 12V DC, 10mA @ 24V DC
• Montavimas: DIN bėgelis (TS-35) arba varžtinis montavimas
• Jungtis: Varžtinės gnybtinės jungtys
• Darbinė temperatūra: -10°C iki +40°C
• Darbinė drėgmė: 20% iki 90% RH (ne kondensuojanti)

Rekomendacijos

Siekiant optimalaus veikimo, naudokite reguliuojamą DC maitinimo šaltinį nurodytame įtampos diapazone. Įsitikinkite, kad apkrovos srovė neviršija 2A. Modulis netinka indukcinėms apkrovoms be išorinio slopinimo.
