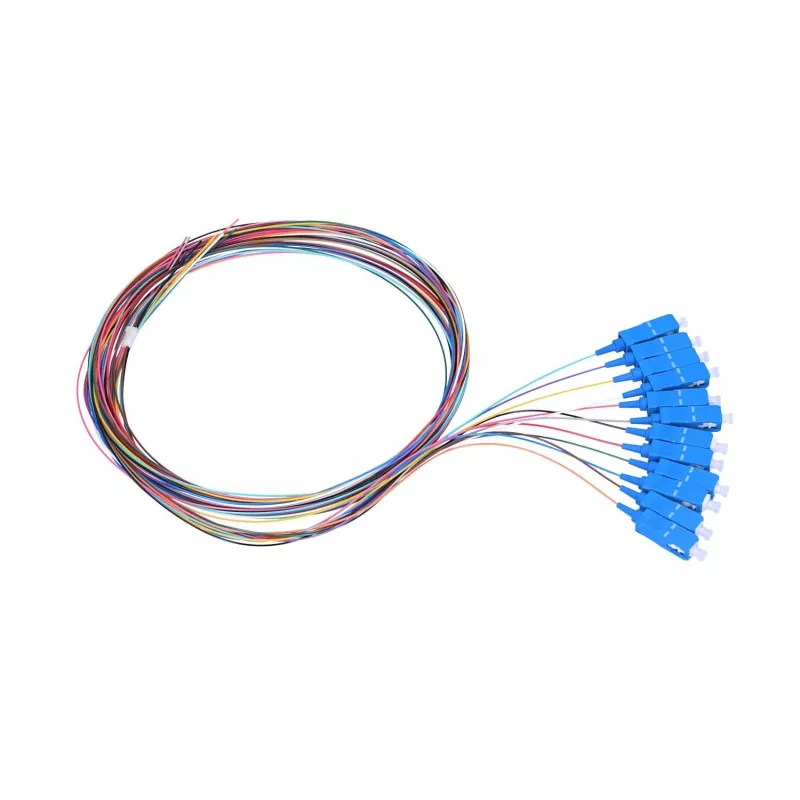

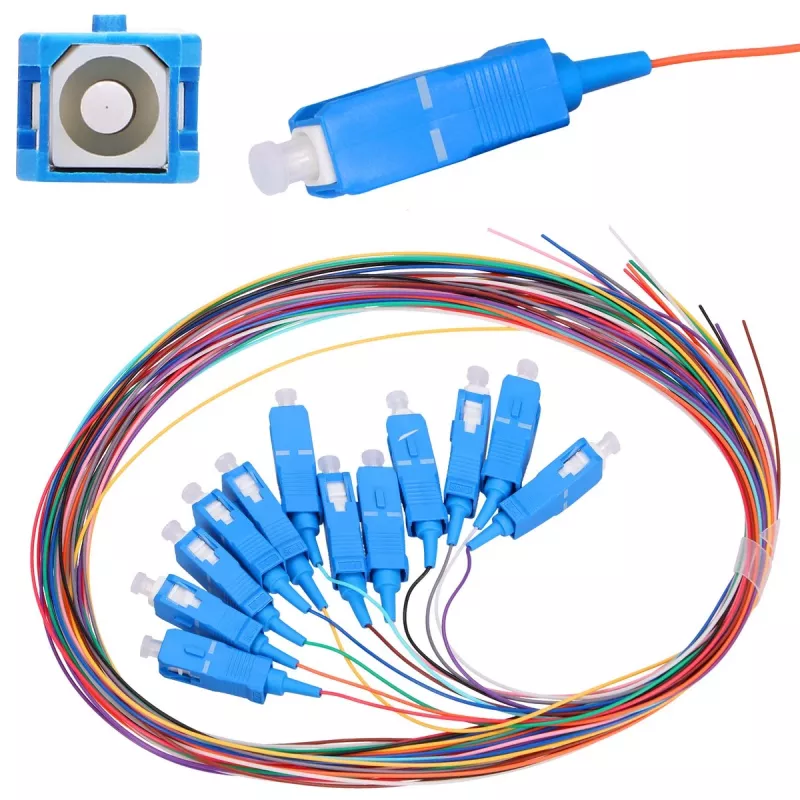

„Pigtail“ rinkinys SC/UPC vienmodis Extralink G.652D 900µm FTTH 1,5 m 12 vnt. 12 spalvų

12 „Extralink“ vienmodžių „pigtail“ su SC/UPC jungtimis rinkinys, kiekvienas pagamintas naudojant G.652D šviesolaidį su 900 µm buferiu ir 1,5 m kabelio ilgiu. Rinkinyje yra dvylika spalvomis pažymėtų „pigtail“, kad būtų lengviau identifikuoti ir sujungti FTTH įrengimo metu. „Pigtail“ skirti naudoti optinio paskirstymo rėmuose, pataisų skyduose ir šviesolaidžio užbaigimuose, kur kompaktiškas išvedžiojimas ir dažni krypties keitimai reikalauja mažo lenkimo jautrumo šviesolaidžio.

Privalumai

Kiekviename „pigtail“ naudojamas G.652D vienmodis šviesolaidis, kuris išlaiko mažą slopinimą esant ankštiems lenkimams, palaikydamas tankų FTTH išvedžiojimą spintose ir mažose paskirstymo dėžutėse. 900 µm buferinė konstrukcija suteikia mechaninę apsaugą ir palengvina tvarkymą sujungimo metu. SC/UPC jungtys siūlo standartizuotą, mažų nuostolių sąsają pataisų skydams ir optinio paskirstymo rėmams. Spalvinis kodavimas 12 skirtingų spalvų sumažina identifikavimo klaidas ir pagreitina įrengimą bei priežiūrą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite šviesolaidžio galus pagal standartines sujungimo procedūras, nuimkite 900 µm buferį pagal poreikį ir nuskelkite šviesolaidį lydomajam ar mechaniniam sujungimui. Išveskite „pigtail“ spintos ar skydo viduje, užtikrindami, kad lenkimo spinduliai atitiktų šviesolaidžio gamintojo rekomendacijas, tada pritvirtinkite „pigtail“ prie sujungimo dėklo ar pataisų skydo ir prijunkite SC/UPC jungtį į atitinkamą adapterį ar lizdą. Naudokite tinkamą įtempimo sumažinimą ir apsaugokite atvirus sujungimo plotus termiškai susitraukiančiais vamzdeliais ar sujungimo apsaugomis.

Rekomendacijos

Elkitės su „pigtail“ atsargiai, kad išvengtumėte mikro lenkimų ir jungčių galų paviršių užteršimo; visada apžiūrėkite ir, jei reikia, nuvalykite SC/UPC galų paviršius prieš sujungimą. Išlaikykite minimalų lenkimo spindulį ir naudokite sujungimo dėklus ar organizatorius, kad išvengtumėte įtempimų šviesolaidžiams veikimo ir priežiūros metu.
