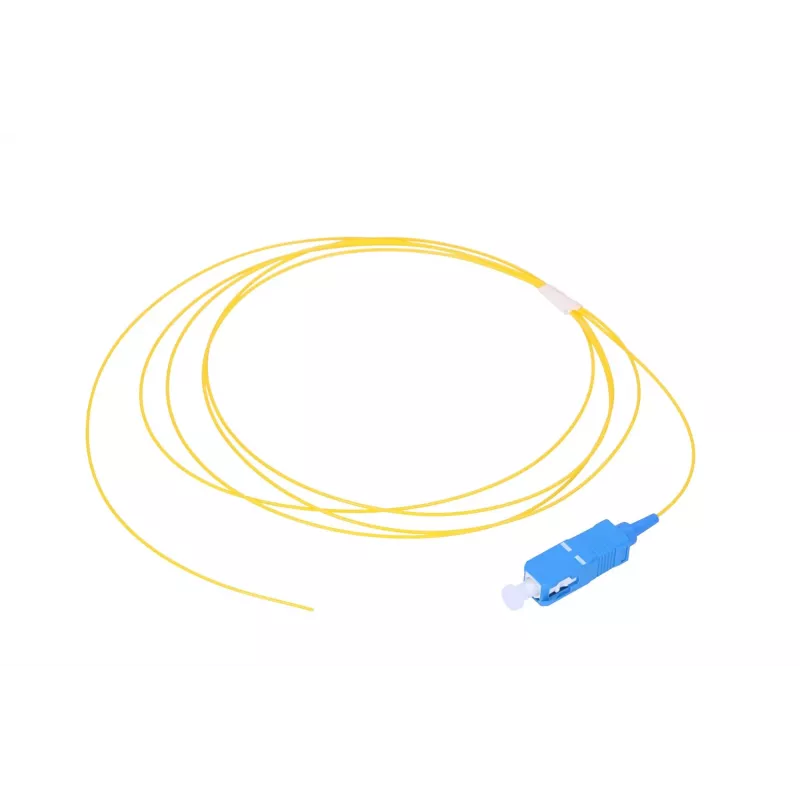

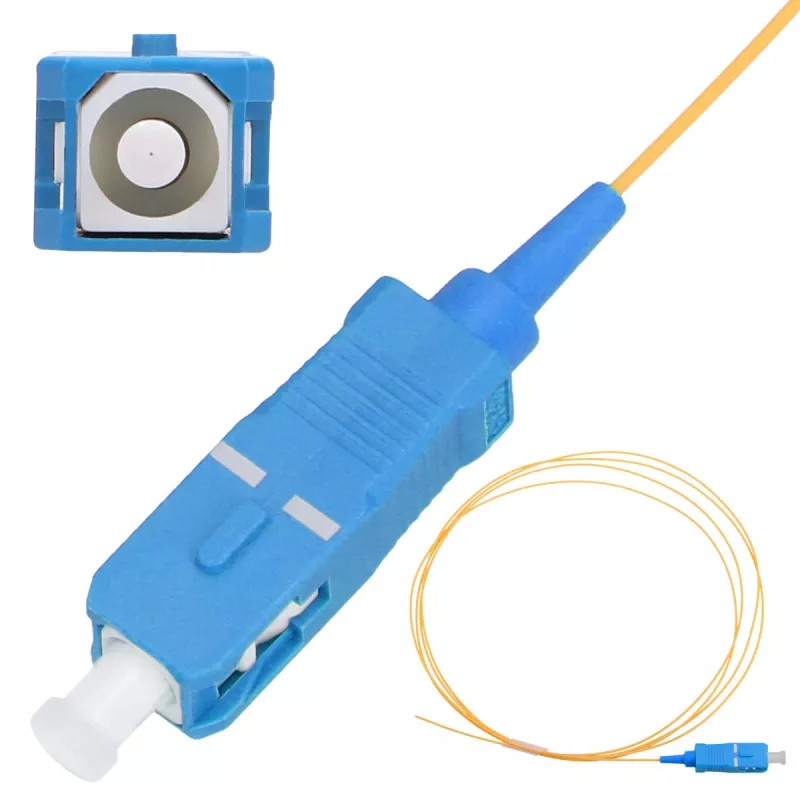

Pigtail Extralink SC/UPC vienmodis G.657.A1 900µm FTTH kabelis 3 m

Pigtail Extralink SC/UPC vienmodis G.657.A1 900µm FTTH kabelis 3 m yra gamykloje užbaigtas optinis pigtailas, skirtas šviesolaidžio iki namų (FTTH) įrengimui ir kompaktiškoms komutavimo aplinkoms. Pigtailas naudoja lenkimui nejautrų vienmodį G.657.A1 pluoštą su 900 µm laisvo vamzdelio konstrukcija ir SC/UPC jungtimi viename gale. 3 metrų ilgis užtikrina pakankamą atsargą sujungimui ir užbaigimui skirstomosiose dėžutėse, optiniuose skirstymo rėmuose ir mažose spintelėse, tuo pačiu sumažindamas mechaninį įtempimą ir signalo praradimą dėl staigių lenkimų.

Privalumai

G.657.A1 lenkimui nejautrus pluoštas sumažina silpimą, kai kabelis tiesiamas per siaurus lenkimus ir ankštas erdves, pagerindamas patikimumą FTTH diegimuose. 900 µm kabelio konstrukcija suteikia lankstų valdymą suvirinimo sujungimo ir užbaigimo metu, nereikalaujant per didelio nuėmimo ar sutvirtinimo. SC/UPC jungtis užtikrina stabilų, mažo atspindžio vienmodį sąsają, suderinamą su standartiniais SC prievadais komutavimo skydeliuose ir kliento įrangoje. 3 m ilgis subalansuoja patogumą vidiniam vedžiojimui su minimaliu pertekliniu pluošto kiekiu gaubtuose.

Tinka

• FTTH atšakų užbaigimui ir namų/kliento patalpų pluošto jungtims
• Suvirinimo pigtailams sujungimo dėkluose ir movose
• Komutavimo skydelių arba optinių skirstymo rėmų užbaigimui telekomunikacijų patalpose ir gatvių spintelėse
• Sujungimams tarp pluošto įrangos, kur reikalingi kompaktiški, lankstūs vienmodžiai pigtailai

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.657.A1 (lenkimui nejautrus)
• Kabelio konstrukcija: 900 µm sandarus/laisvas vamzdelis, tinkamas FTTH pigtailams
• Jungties tipas: SC/UPC pigtailo gale
• Ilgis: 3 m
• Naudojimo aplinka: vidaus FTTH gaubtai, sujungimo dėklai, komutavimo skydeliai
• Tipinis naudojimas: suvirinimo sujungimo užbaigimas vienmodžiams tinklams

Kaip naudoti

Paruoškite magistralinį pluoštą arba kamieną valydami ir skeldami pagal suvirinimo aparato gamintojo instrukcijas. Nuimkite 900 µm dangą, kaip reikalaujama, tada atlikite suvirinimo sujungimą tarp pigtailo ir įrengto pluošto arba pritvirtinkite SC/UPC jungtį į komutavimo skydelio lizdą, jei naudojate iš anksto užbaigtas jungtis. Nutieskite pigtailą gaubte švelniais lenkimais, išlaikant G.657.A1 specifikacijas atitinkančius lenkimo spindulius, ir pritvirtinkite pluoštą sujungimo dėkluose ar kabelių raiščiais, kad išvengtumėte įtempimo ant sujungimo ar jungties.

Rekomendacijos

Naudokite standartinius pluošto tvarkymo įrankius ir saugos procedūras: laikykite jungtis ir nuskeltus pluošto galus švarius, venkite staigių lenkimų ir per didelės traukimo jėgos, o perteklinį pigtailo ilgį laikykite tam skirtuose sujungimo dėkluose. Patikrinkite optinius nuostolius po suvirinimo ir jungties įdėjimo naudodami OTDR arba galios matuoklį, kad patvirtintumėte priimtiną silpimą.
