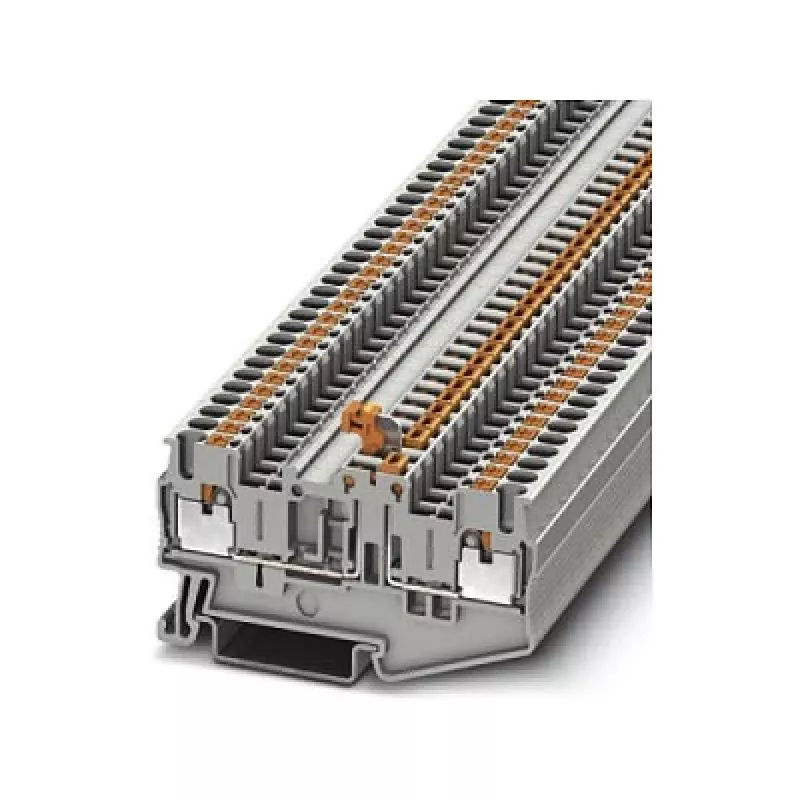

Phoenix Contact PT 2,5-MTB peilių atjungimo gnybtų blokas

„Phoenix Contact PT 2,5-MTB“ peilių atjungimo gnybtų blokas užtikrina kompaktišką įspaudimo (push-in) jungčių sistemą, skirtą montavimui ant DIN bėgelio, leidžiančią belaidį sujungimą ir patikimą grandinės atjungimą pramoniniuose valdymo skydeliuose. Jo peilių atjungimo mechanizmas leidžia greitai ir saugiai atjungti grandines bandymams ir priežiūrai, neišimant laidininkų.

Privalumai

Įspaudimo technologija sumažina laidų sujungimo laiką iki 50%, palyginti su varžtinėmis jungtimis, priimdama kietus ir lanksčius laidininkus su antgaliais. Peilių atjungimas suteikia aiškų vizualų būsenos indikavimą ir gali būti valdomas standartiniu atsuktuvu. Gnybtų blokas pagamintas iš liepsną stabdančio poliamido (UL 94 V0) dėl didesnio saugumo, o jo kompaktiškas 5,2 mm plotis taupo vietą ant DIN bėgelio.

Tinka

• Pramoniniams valdymo skydeliams ir skirstomiesiems įrenginiams
• Signalo ir valdymo grandinių atjungimui
• Bandymų ir matavimų įrenginiams, kuriems reikia dažno atjungimo
• Programoms, kuriose yra vibracija, kur varžtinės jungtys gali atsilaisvinti
• DIN bėgelio agregatams automatikos ir procesų valdymo sistemose

Pagrindinės specifikacijos

• Jungimo technologija: Įspaudimas (push-in)
• Vardinis skerspjūvis: 2,5 mm²
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 20 A
• Jungčių skaičius: 2
• Montavimo tipas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Atjungimo tipas: Peilių atjungimas
• Spalva: Pilka
• Izoliacinė medžiaga: Poliamidas (PA)
• Nuėmimo ilgis: 10 mm
• Kieto laidininko skerspjūvis: 0,14–4 mm²
• Lankstaus laidininko skerspjūvis: 0,14–2,5 mm²
• AWG diapazonas: 26–12
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė: UL 94 V0
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Rekomendacijos

Kad veiktų optimaliai, naudokite antgalius lankstiems laidininkams, kad būtų užtikrintas patikimas įspaudimo ryšys. Patikrinkite, ar DIN bėgelio tipas atitinka NS 35/7,5 arba NS 35/15. Prieš naudodami peilių atjungimą, visada atjunkite grandinę nuo įtampos. Norėdami užbaigti montavimą, naudokite „Phoenix Contact“ galinius laikiklius ir pertvaras.
