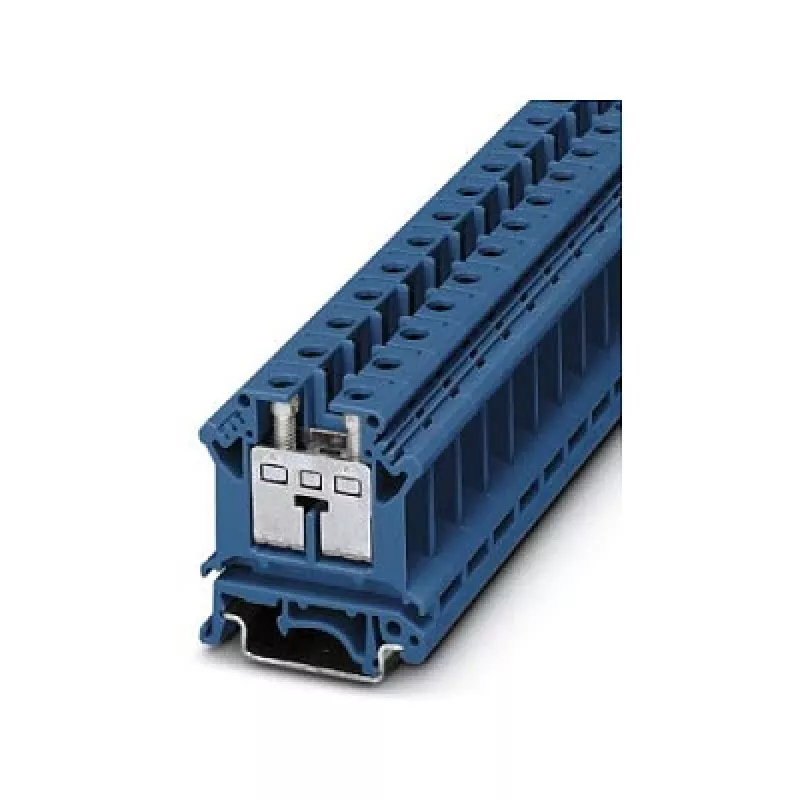

Phoenix 3006205 UIK 16 BU Praėjimo gnybtų blokas, mėlynas, 16 mm², varžtinis sujungimas, DIN bėgeliui

Phoenix 3006205 UIK 16 BU yra praėjimo gnybtų blokas, skirtas patikimiems elektros sujungimams ant DIN bėgelio. Šis mėlynas varžtinis gnybtas tinka laidų skerspjūviams nuo 0,5 iki 16 mm² (AWG 20–6) ir palaiko vardinę srovę 76 A, esant vardinei įtampai 1000 V, todėl tinka sudėtingoms pramoninėms reikmėms.

Privalumai

Dėl varžtinės sujungimo technologijos UIK 16 BU užtikrina dujoms nepralaidų, atsparų vibracijai sujungimą. Poliamido korpusas pasižymi puikia izoliacija ir atitinka UL 94 V-0 degumo reikalavimus. Kompaktiškas dizainas leidžia tankiai išdėstyti laidus, o platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C garantuoja veikimą atšiauriomis sąlygomis.

Tinka

• Praėjimo laidams valdymo spintose ir jungiamosiose dėžutėse
• Pramoninėms mašinoms ir skirstykloms
• Skirstomiesiems skydams ir maitinimo šaltiniams

Pagrindinės specifikacijos

• Gnybtų tipas: praėjimo gnybtų blokas
• Sujungimas: varžtinis, 2 sujungimai
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Laido skerspjūvis: 0,5–16 mm² kietas/lankstus
• AWG vielos dydis: 20–6
• Nuėmimo ilgis: 12 mm
• Sriegis: M4, priveržimo momentas 1,5–1,8 Nm
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Darbinė temperatūra: -60 °C iki 105 °C
• Korpuso medžiaga: poliamidas, nedegus UL 94 V-0
• Spalva: mėlyna

Rekomendacijos

Kad veiktų optimaliai, naudokite tinkamą atsuktuvą su teisingu priveržimo momentu (1,5–1,8 Nm) ir nuimkite laidą iki rekomenduojamo 12 mm ilgio. Įsitikinkite, kad gnybtas tvirtai pritvirtintas ant DIN bėgelio.
