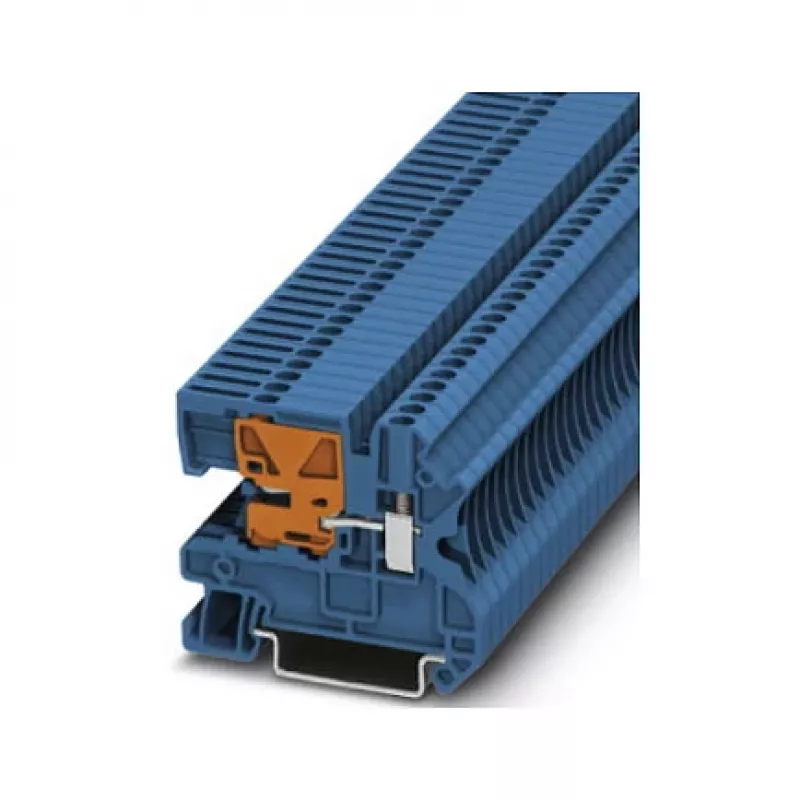

Phoenix Contact N-atjungimo gnybtų blokas UTN 2.5, 2.5 mm², varžtinis sujungimas, mėlynas (3245011)

N-atjungimo gnybtų blokai yra saugai svarbus komponentas šiuolaikinėse elektros instaliacijose, leidžiantis greitai atjungti grandines priežiūros ar avarinio atjungimo atveju. „Phoenix Contact 3245011“ yra kompaktiškas N-atjungimo gnybtų blokas iš UTN 2.5 serijos, skirtas montuoti ant DIN bėgelio. Su varžtine jungtimi ir vardiniu skerspjūviu 2,5 mm², jis užtikrina patikimą veikimą valdymo skydeliuose, skirstomuosiuose įrenginiuose ir pastatų skirstomuosiuose tinkluose.

Kam jis skirtas

Šis gnybtų blokas idealiai tinka skydų gamintojams, elektrikams ir priežiūros specialistams, kuriems reikalingas aiškiai apibrėžtas neutralių laidų atjungimo taškas. Jis tinka pramoninėse mašinose, procesų valdymo ir energijos paskirstymo sistemose, kur būtinas atitikimas IEC standartams ir aukštas veikimo saugumas.

Pagrindinės savybės

• N-atjungimo funkcija su matomu atjungimo slankikliu, užtikrinančiu nedviprasmišką grandinės atjungimą.
• Varžtinė jungtis, užtikrinanti dujoms nepralaidų ir atsparų vibracijai sujungimą.
• Vardinė įtampa 500 V ir vardinė srovė 24 A, užtikrinančios tvirtą galios valdymą.
• Platus laidų skerspjūvių diapazonas: 0,14–4 mm² (vientisi ir vyti) arba 26–12 AWG.
• Mėlynas korpusas, leidžiantis greitai identifikuoti neutralų laidą.
• Savaime gesinanti poliamido izoliacinė medžiaga (UL 94 V0) padidintam saugumui.
• Universalus montavimas ant DIN bėgelio NS 35/7,5 arba NS 35/15.

Specifikacijos

• Gamintojas: Phoenix Contact
• MPN: 3245011
• Tipas: N-atjungimo gnybtų blokas
• Jungimo būdas: varžtinė jungtis
• Vardinis skerspjūvis: 2,5 mm²
• Laido skerspjūvis (vientisas): 0,14–4 mm²
• Laido skerspjūvis (vytas): 0,14–4 mm²
• AWG dydis: 26–12
• Jungčių skaičius: 2
• Potencialų skaičius: 1
• Spalva: mėlyna
• Montavimo tipas: DIN bėgelis NS 35/7,5, NS 35/15
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Viršįtampio kategorija: III
• Taršos laipsnis: 3
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Nuėmimo ilgis: 9 mm
• Prisukimo momentas: 0,5–0,6 Nm

Patarimai

Kad užtikrintumėte patikimą jungtį, nupjaukite laidą reikiamo ilgio ir nuimkite 9 mm izoliacijos. Įstatykite laidą iki galo į gnybtą ir priveržkite varžtą iki 0,5–0,6 Nm. Prieš atlikdami bet kokius aptarnavimo darbus, visada patikrinkite atjungimą naudodami slankiklį. Gnybtų blokas skirtas naudoti su standartiniais montavimo bėgeliais ir turi būti montuojamas tinkamame korpuse, atitinkančiame reikiamą apsaugos laipsnį.
