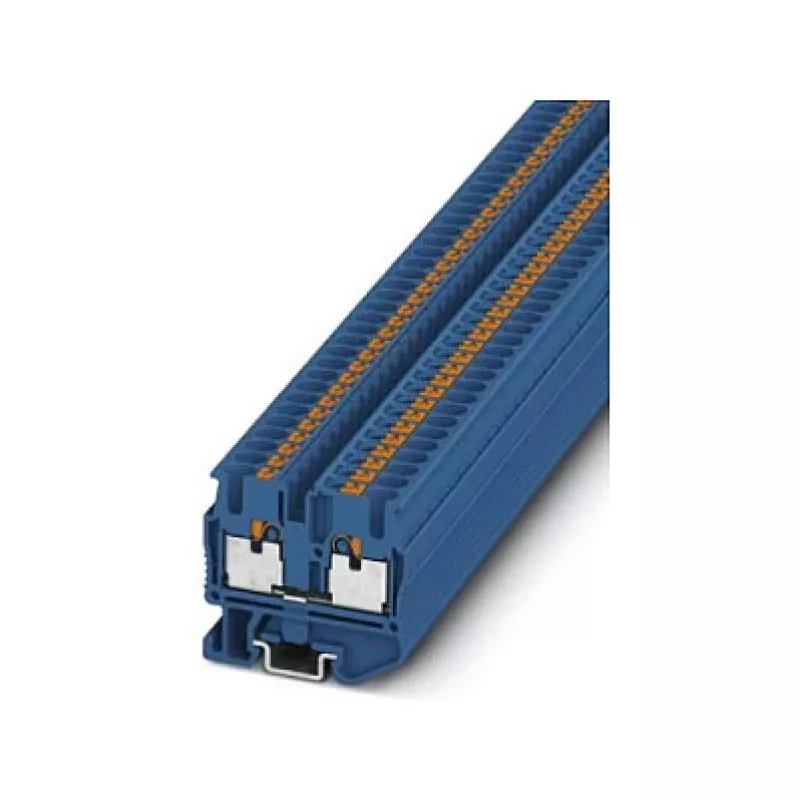

Phoenix 3248126 MPT 2,5 BU Mini pralaidžioji gnybtų juosta, varžtinis sujungimas, mėlyna

Valdymo spintose ir jungiamosiose dėžutėse erdvė visada yra ribota, o tradicinės gnybtų juostos dažnai užima daugiau vietos nei būtina. Phoenix 3248126 MPT 2,5 BU mini pralaidžioji gnybtų juosta išsprendžia šią problemą, siūlydama kompaktišką, didelio tankio sprendimą dviem laidininkams prijungti vienoje pozicijoje. Jos varžtinis sujungimas užtikrina patikimą, atsparų vibracijai kontaktą, o mėlynas korpusas suteikia aiškų vizualinį identifikavimą sudėtingose laidų schemose.

Kam skirta

Ši gnybtų juosta idealiai tinka skydų gamintojams, mašinų statytojams ir elektros montuotojams, kuriems reikia patikimo laidų sujungimo ribotoje erdvėje. Ji tinka pramoninėms valdymo sistemoms, pastatų automatizavimui ir bet kokiems projektams, kur DIN bėgio vieta yra ribota, tačiau negalima paaukoti našumo.

Pagrindinės savybės

• Miniatiūrinis dizainas taupo vertingą bėgio vietą neprarandant srovės talpos.
• Varžtinis sujungimas su M3 sriegiu priima kietus laidininkus iki 4 mm² ir lanksčius iki 2,5 mm².
• Skirta 500 V ir 24 A, todėl tinka įvairioms galios ir signalų grandinėms.
• Poliamido (PA) izoliacinis korpusas su UL 94 V0 degumo klase užtikrina saugumą.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C, tinka atšiaurioms aplinkoms.
• Palaiko tiesioginį montavimą arba montavimą ant DIN bėgio su adapteriu, kad būtų galima lanksčiai integruoti.

Specifikacijos

• Produkto tipas: Mini pralaidžioji gnybtų juosta
• Jungimo būdas: Varžtinis sujungimas
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Vardinė įtampa: 500 V
• Vardinė srovė: 24 A (2,5 mm² laidininkui)
• Maks. kieto laidininko skerspjūvis: 4 mm²
• Maks. lankstaus laidininko skerspjūvis: 2,5 mm²
• AWG diapazonas: 26 - 12
• Nuėmimo ilgis: 8 mm
• Sriegio tipas: M3
• Prigriežimo momentas: 0,5 - 0,6 Nm
• Montavimo tipas: Tiesioginis montavimas / DIN bėgis (su adapteriu)
• Spalva: Mėlyna
• Izoliacinė medžiaga: Poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Vardinė impulsinė įtampa: 6 kV

Patarimai

Montuodami įsitikinkite, kad laidininkas yra nuimtas tiksliai iki 8 mm, kad būtų pasiektas optimalus kontaktas ir išvengta laidų nutrūkimo. Naudokite dinamometrinį atsuktuvą, nustatytą į 0,5–0,6 Nm, kad nepažeistumėte gnybto arba neatsilaisvintumėte jungties. Montuodami ant DIN bėgio, naudokite atitinkamą Phoenix adapterį, kad išlaikytumėte tinkamą išlygiavimą ir tarpus.
