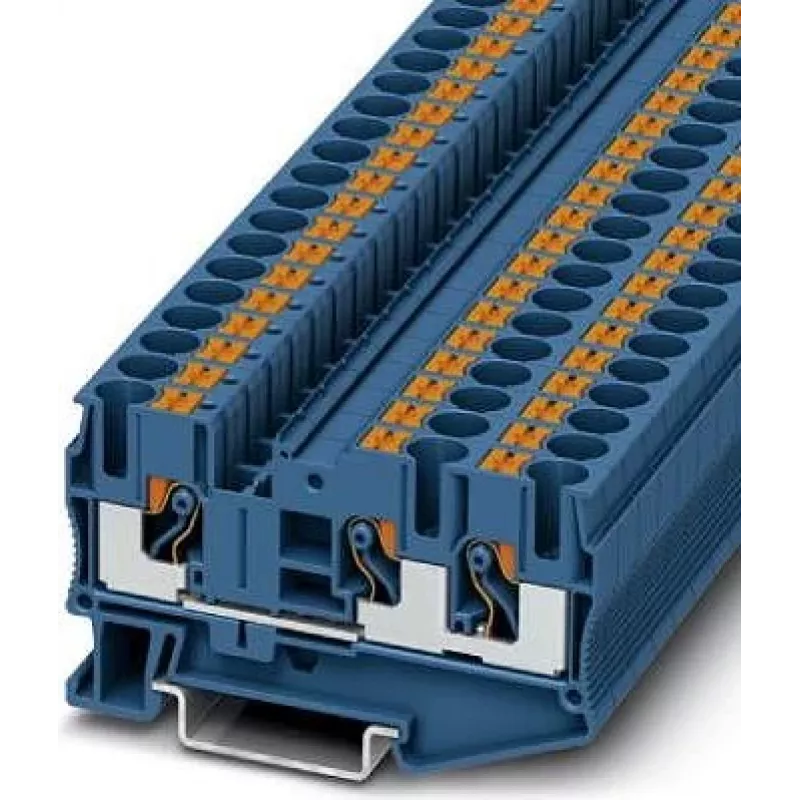

Phoenix 3211485 PT 6-TWIN BU praėjimo gnybtų blokas, įspaudžiamas, mėlynas

Valdymo spintose ir skirstomuosiuose dėžėse nuolatinis iššūkis yra sujungti kelis laidininkus nenaudojant per daug bėgio vietos. Phoenix 3211485 PT 6-TWIN BU praėjimo gnybtų blokas tai išsprendžia, suteikdamas tris įspaudžiamas jungtis kompaktiškame 6 mm korpuse. Mėlyna spalva aiškiai identifikuoja jį kaip neutralaus laidininko gnybtą, užtikrinantį saugų ir tvarkingą laidų sujungimą pramoninėse srityse.

Kam jis skirtas

Šis gnybtų blokas idealiai tinka skydų gamintojams, mašinų gamintojams ir elektros montuotojams, kuriems reikia patikimo, didelio tankio laidų sujungimo ant standartinių DIN bėgių. Jis tinka programoms, kurioms reikia specialaus neutralaus gnybto, galinčio atlaikyti iki 41 A ir 1000 V, nuo pastatų automatikos iki pramoninių valdymo sistemų.

Pagrindinės savybės

• Įspaudžiama jungties technologija greitam ir įrankių nereikalaujančiam kietų ir su antgaliais laidų sujungimui
• Trys jungties taškai (TWIN dizainas) leidžia prijungti du laidininkus vienoje pusėje ir vieną kitoje
• Skirta 1000 V ir 41 A, tinka sudėtingoms elektros instaliacijoms
• Mėlynas korpusas aiškiai identifikuoja kaip neutralaus laidininko gnybtą
• Tvirtinama ant standartinio DIN bėgio NS 35/7,5 arba NS 35/15
• Aukštos kokybės poliamido izoliacija, UL 94 V0 degumo klasė
• Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C

Specifikacijos

• Tipas: praėjimo gnybtų blokas
• Jungimo būdas: įspaudžiamas
• Jungčių skaičius: 3
• Potencialų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinė viršįtampio įtampa: 8 kV
• Kieto laidininko skerspjūvis: 0,5 – 10 mm²
• Lankstaus laidininko skerspjūvis: 0,5 – 10 mm² (su antgaliu)
• Laidininko skerspjūvis AWG: 20 – 8
• Nuėmimo ilgis: 10 mm – 12 mm
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Spalva: mėlyna
• Tvirtinimo tipas: DIN bėgis NS 35/7,5, NS 35/15
• Taršos laipsnis: 3
• Viršįtampio kategorija: III
• Darbinės temperatūros diapazonas: -60 °C iki 105 °C

Patarimai

Kad veiktų optimaliai, įsitikinkite, kad laidininkai yra nuimti iki rekomenduojamo 10–12 mm ilgio prieš įkišant. Naudokite antgalius lankstiems laidams, kad užtikrintumėte patikimą įspaudžiamą jungtį. Šis gnybtų blokas skirtas naudoti aplinkoje, kurios taršos laipsnis yra 3 ir viršįtampio kategorija III, todėl tinka daugumai pramoninių valdymo skydų.
