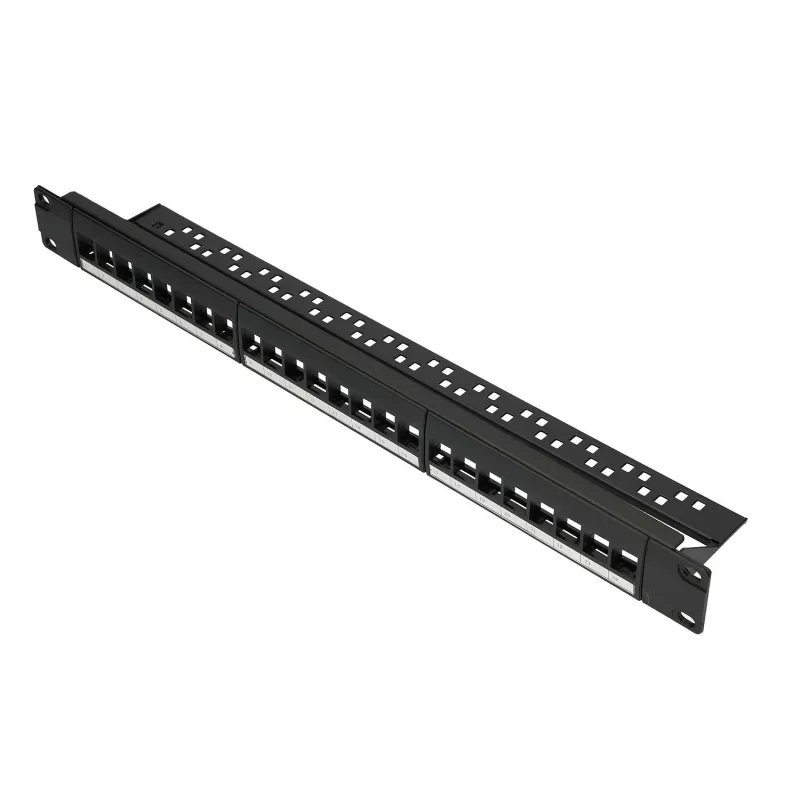

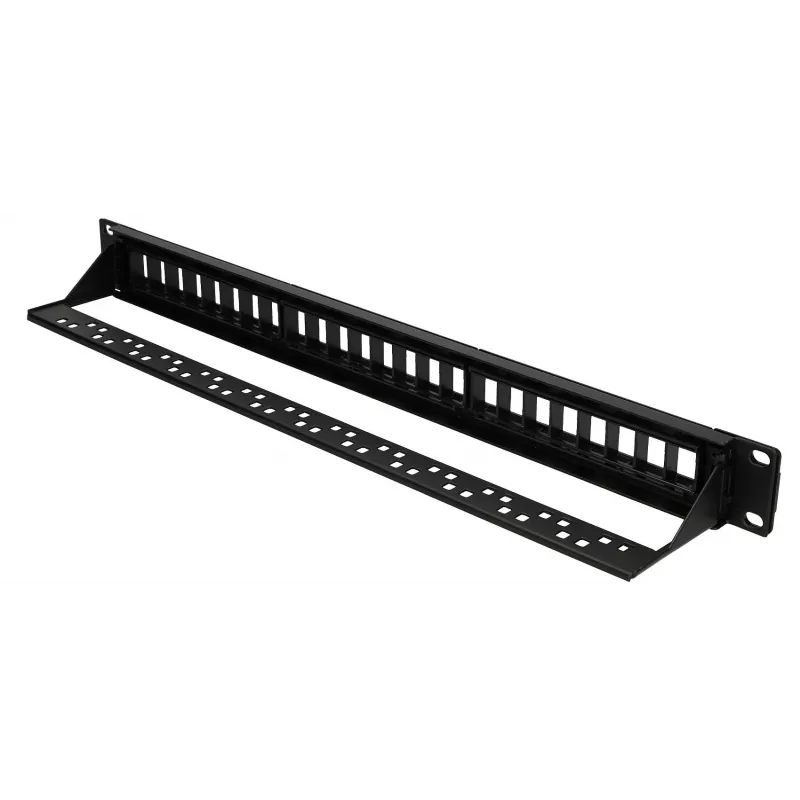

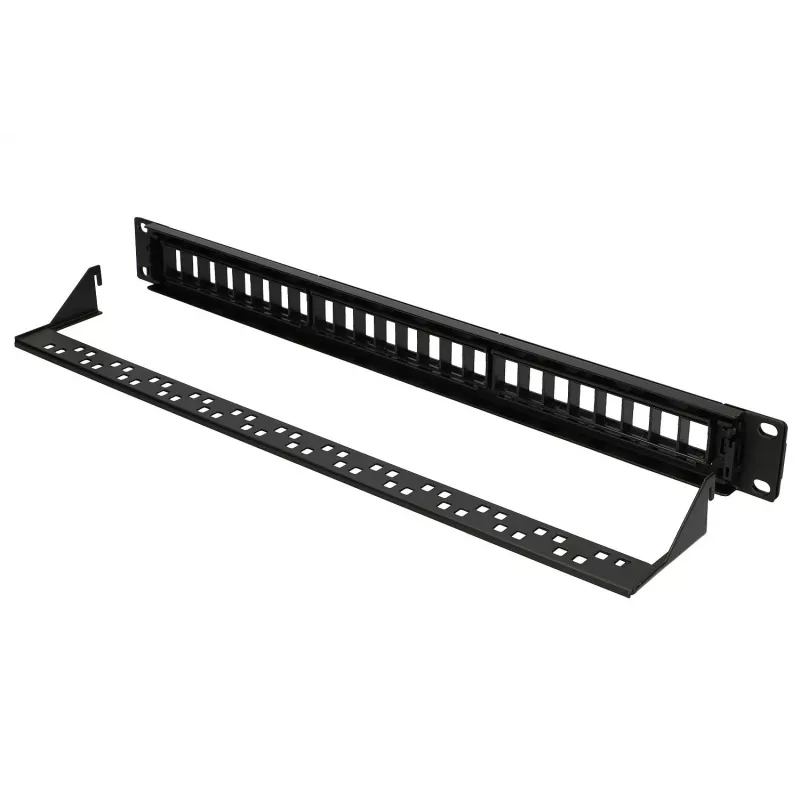

Patchpanel Extralink 24 prievadų U/UTP (UTP) modulinis, 1U, juodas, 482,6 mm plotis

Extralink 24 prievadų U/UTP modulinis pataisymo skydas – tai 1U aukščio į stelažą montuojamas modulis, skirtas užbaigti ir tvarkyti horizontalų UTP kabeliavimą mažuose ir vidutiniuose struktūrizuotuose tinkluose. Skydas talpina 24 modulinius „keystone“ lizdus kompaktiškame 482,6 mm pločio juodos apdailos korpuse, leidžiančiame lanksčiai konfigūruoti RJ45 prievadus ir paprastai integruoti į standartinį 19 colių stelažą. Modulinė konstrukcija leidžia įdiegti skirtingų kategorijų „keystone“ lizdus, atitinkančius reikiamą prijungimo standartą ir užtikrinančius tinkamą signalo kokybę.

Privalumai

Modulinė konstrukcija leidžia aprūpinti skydą tiksliai tais „keystone“ lizdais, kurių reikia, supaprastinant atnaujinimus ir mišrių kategorijų įrenginius nekeičiant viso skydo. Montavimui naudojami standartiniai 19 colių stelažo varžtai ir telpa į 1U erdvę, taupant stelažo gylį, išlaikant tvarkingą priekinį paskirstymo tašką. Juoda milteliniu būdu dengta korpuso danga suteikia mechaninę apsaugą ir vienodą išvaizdą stelažų įrenginiuose. Aiškus prievadų išdėstymas palaiko tvarkingą kabelių vedžiojimą ir žymėjimą, gerinant priežiūros patogumą ir mažinant prastovos laiką perkonfigūravimo metu.

Tinka

• Struktūrizuotam kabeliavimui mažuose ir vidutiniuose biurų ar serverinių tinkluose
• Horizontalių UTP kabelių užbaigimui, sukuriant centralizuotą paskirstymo tašką
• Mišrių kategorijų „keystone“ diegimui, kai reikalingi skirtingi RJ45 lizdų tipai
• Į stelažą montuojamam pataisymui ir konsolidavimui 19 colių spintose, užimančiose 1U

Pagrindinės specifikacijos

• Formos faktorius: 1U, suderinamas su 19 colių stelažo montavimu
• Prievadai: 24 modulinės „keystone“ pozicijos U/UTP (UTP) jungtims
• Plotis: 482,6 mm
• Spalva: juoda apdaila
• Suderinamumas: sukurtas naudoti su standartiniais RJ45 „keystone“ lizdais ir sujungimo kabeliais

Kaip naudoti

Sumontuokite pataisymo skydą į 19 colių stelažą, užimantį vieną U, naudodami standartinius stelažo varžtus. Įdėkite tinkamus „keystone“ RJ45 lizdus į modulines angas pagal norimą kategoriją (pvz., Cat5e, Cat6), tada užbaikite horizontalius UTP kabelius kiekvieno lizdo galinėje pusėje, laikydamiesi lizdo gamintojo laidų schemos. Prijunkite aktyvius įrenginius prie priekinių RJ45 prievadų, naudodami kategoriją atitinkančius sujungimo kabelius, ir aiškiai pažymėkite prievadus, atspindinčius prievado ir įrenginio priskyrimus. Įsitikinkite, kad naudojami kabelių valdymo priedai ar vertikalūs tvarkikliai, siekiant išvengti per didelio lenkimo ir įtempimo užbaigtiems kabeliams.

Rekomendacijos

Rinkitės tos pačios kategorijos „keystone“ lizdus ir sujungimo kabelius, kad išlaikytumėte jungties našumą; išlaikykite kabelio lenkimo spindulį gamintojo nurodytose ribose ir pritvirtinkite kabelius surišimo taškais stelaže, kad užtikrintumėte patikimas jungtis.
