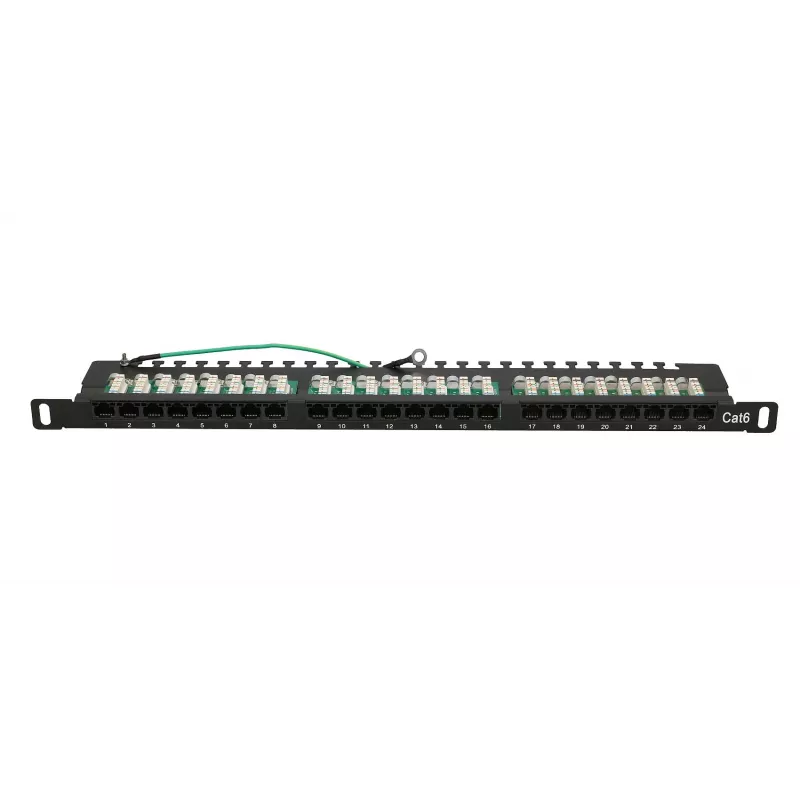

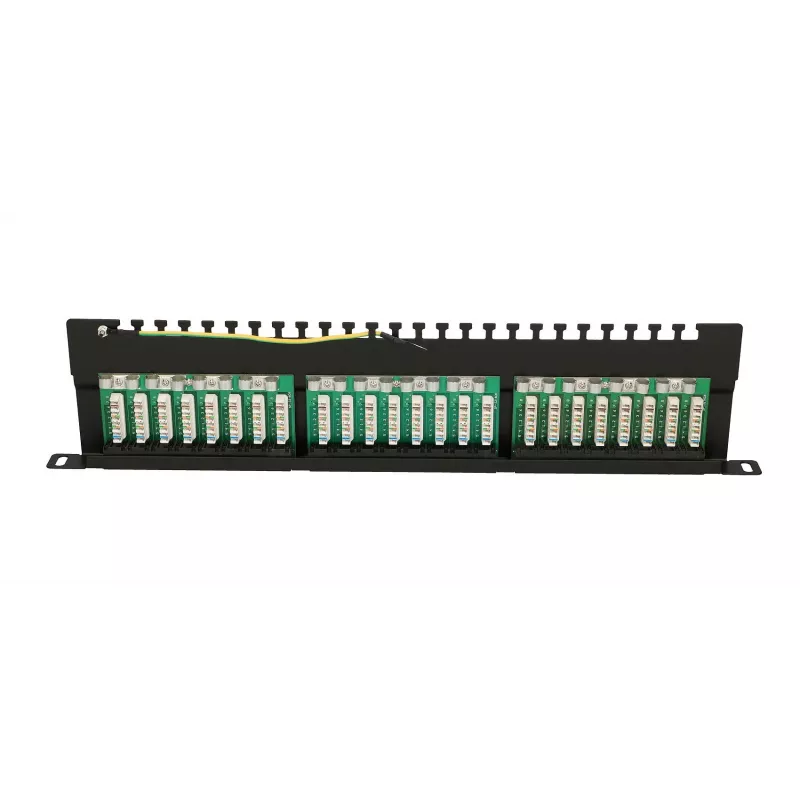

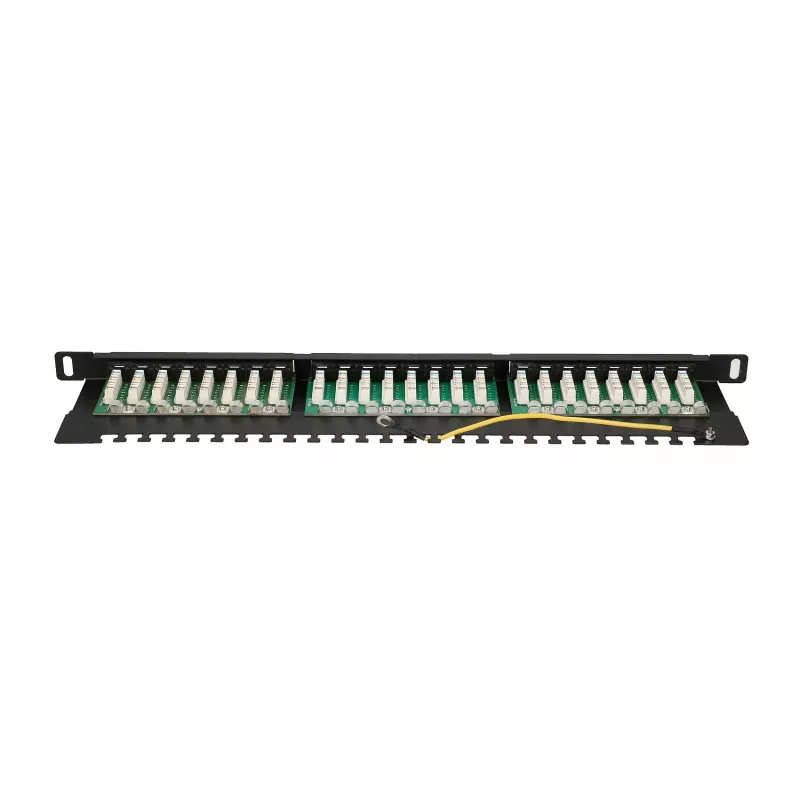

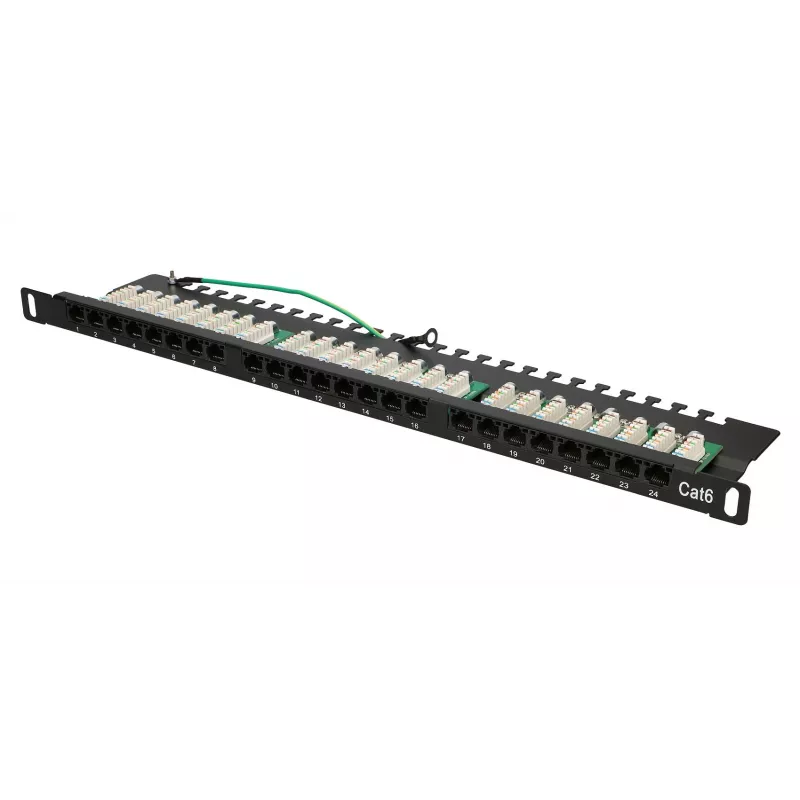

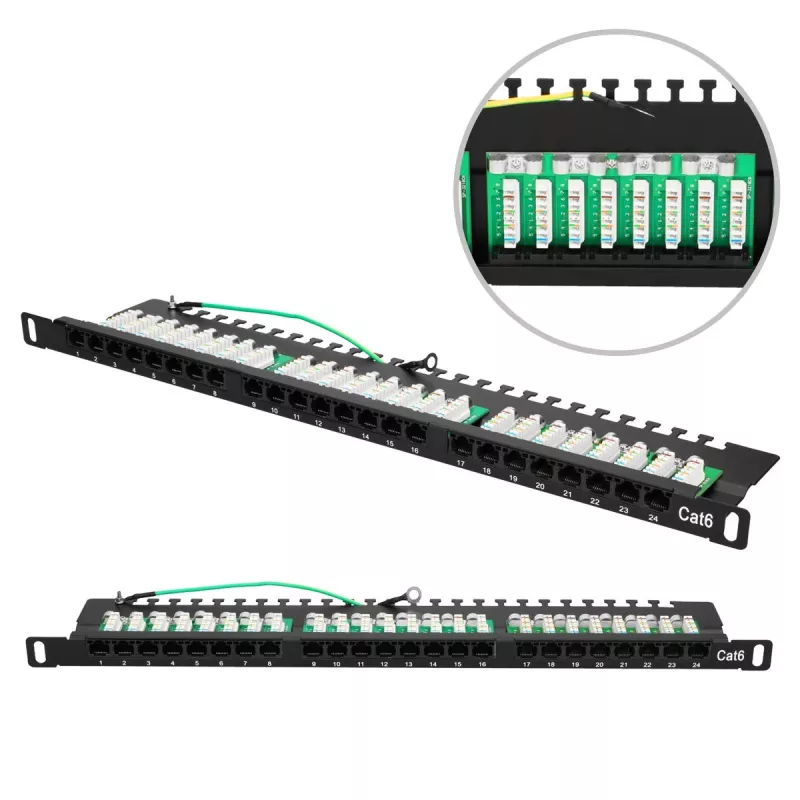

Patch Panel Extralink CAT6 UTP 0.5U 24 Port

„Extralink“ sujungimų skydelis CAT6 UTP 0,5U 24 prievadų yra kompaktiškas ant stovo montuojamas sujungimų skydelis, skirtas struktūrizuotam kabelių sujungimui 19 colių stovuose. Jis turi 24 RJ-45 prievadus, suderinamus su Cat6 UTP kabeliais, o 0,5U aukščio konstrukcija taupo vietą – viename 1U stovo aukštyje galima sumontuoti du skydelius. Skydelis yra juodos spalvos ir skirtas horizontaliesiems kabeliams sujungti ir centralizuoti, kad būtų užtikrintas patikimas eterneto ryšys tarp pataisymo laidų ir aktyvios tinklo įrangos.

Privalumai

Šis sujungimų skydelis palaiko Cat6 UTP jungtis ir naudoja standartinius RJ-45 prievadus, atitinkančius pramonės kabelių sujungimo standartus ir suderinamus su esamais pataisymo laidais. 0,5U aukščis optimizuoja stovo erdvę, leidžia didesnį prievadų tankį viename stovo aukštyje. Įrenginys supaprastina kabelių tvarkymą, nes suteikia aiškų horizontaliojo kabelių sujungimo tašką, ir yra suderinamas su standartiniais 19 colių stovų montavimo laikikliais ir montavimo varžtais, naudojamais aktyviems įrenginiams.

Tinkama

• Biurų tinklo stovams, kur reikalingas didelis prievadų tankis ribotoje erdvėje
• Serverinėms ir telekomunikacijų spintoms, skirtoms horizontaliesiems kabeliams sujungti
• Struktūrizuoto kabelių sujungimo įrengimams naudojant Cat6 UTP kabelius
• Tinklo spintoms, kur sumontavus du 0,5U skydelius galima gauti 48 prievadus 1U erdvėje

Pagrindinės specifikacijos

• Prievadų skaičius: 24 RJ-45
• Palaikoma kabelių kategorija: Cat6 (UTP, neekranuota vytos poros kabelis)
• Stovo aukštis: 0,5U (pusė vieneto)
• Stovo plotis: 482,6 mm (standartinis 19 colių suderinamumas)
• Spalva: juoda

Kaip naudoti

Sumontuokite sujungimų skydelį į standartinį 19 colių stovą naudodami tuos pačius varžtus ir montavimo taškus kaip ir aktyviems įrenginiams. Kiekvieną atėjusį horizontalų kabelį prijunkite prie atitinkamos IDC arba užspaudimo trinkelės, esančios galinėje skydelio pusėje, naudodami užspaudimo įrankį ir laikydamiesi pasirinktos laidų schemos (T568A arba T568B), kad išlaikytumėte vienodus kontaktų išdėstymus. Prijunkite pataisymo laidus nuo priekinių RJ-45 prievadų prie komutatorių, maršrutizatorių ar kitos aktyvios įrangos, kad užmegztumėte tinklo ryšius. Pažymėkite prievadus pagal poreikį, kad dokumentuotumėte jungtis ir supaprastintumėte būsimą priežiūrą.

Rekomendacijos

Naudokite tinkamai įvertintus Cat6 pataisymo laidus ir visame įrengime laikykitės vienodų laidų sujungimo standartų (T568A arba T568B). Kabelius tvarkingai išdėliokite naudodami kabelių tvarkymo priedus, venkite staigių lenkimų ar per didelio įtempimo prijungtuose kabeliuose, kad išsaugotumėte signalo kokybę.
