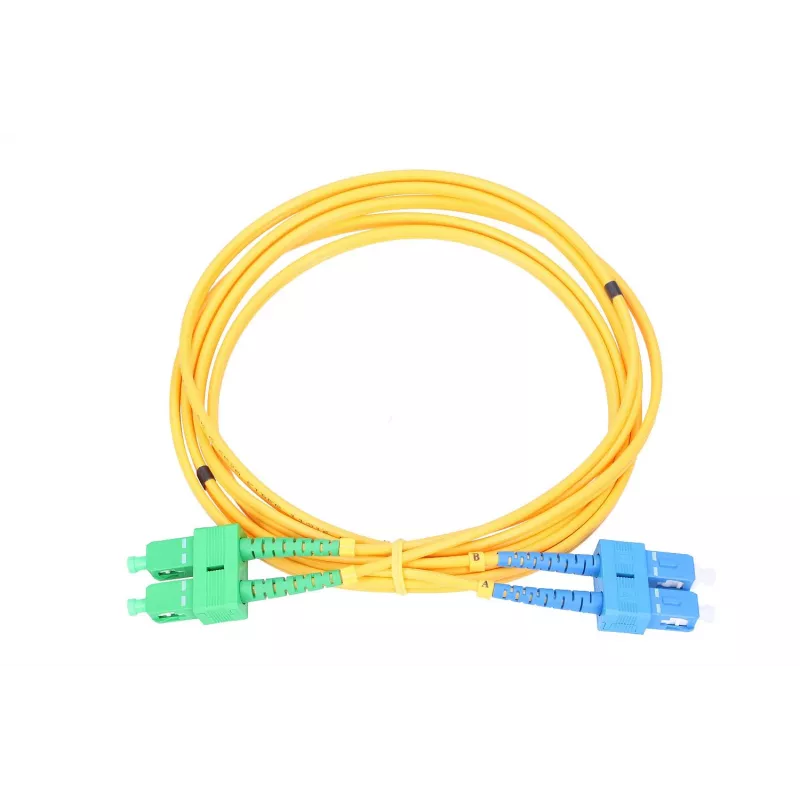

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0.5 m

Patchcord Extralink SC/UPC - SC/APC PVC, Singlemode Duplex G.652D, 3 mm, 0.5 m yra gamykloje užbaigtas vienmodis dvipusis optinis komutacinis kabelis su SC/UPC viename gale ir SC/APC kitame. Kabelis naudoja G.652D skaidulą ir PVC apvalkalą, jo išorinis skersmuo yra 3 mm, o ilgis - 0,5 m. Jis skirtas FTTH įrenginiams ir trumpiems sujungimams tarp optinių įrenginių, tokių kaip pataisos panelės, ODF, komutatoriai, medijos keitikliai ir ONT/OLT įrenginiai, kur reikalingas pilno dvipusio vienmodžio perdavimo.

Privalumai

komutacinis kabelis sujungia SC/UPC ir SC/APC galus, kad būtų galima prijungti prie skirtingai koduotų prievadų, išlaikant vienmodžio perdavimo charakteristikas. G.652D skaidula užtikrina suderinamumą su standartinėmis vienmodėmis sistemomis ir palaiko perdavimą įprastais telekomunikacijų bangos ilgiais. 3 mm PVC apvalkalo kabelis subalansuoja lankstumą ir mechaninę apsaugą, skirtą vidaus klojimui ir trumpiems kabelių trasoms. Gamykloje poliruotos jungtys užtikrina pastovią galų paviršiaus kokybę ir sumažina įterpimo nuostolius, palyginti su lauke užbaigiamomis alternatyvomis.

Tinka

• FTTH atšakinėms jungtims tarp OLT ir ONU/ONT įrenginių
• Sujungimams pataisos panelėse ir optiniuose skirstymo rėmuose (ODF)
• Trumpoms jungtims tarp komutatorių, medijos keitiklių ir siųstuvų-imtuvų
• Laboratorinėms ar bandymų sąrankoms, reikalaujančioms mišrių SC/UPC į SC/APC sąsajų

Pagrindinės specifikacijos

• Skaidulos tipas: Vienmodė, G.652D
• Jungtis A: SC/UPC
• Jungtis B: SC/APC
• Konfigūracija: Dvipusė (dvi skaidulos)
• Kabelio apvalkalas: PVC
• Kabelio išorinis skersmuo: 3 mm
• Ilgis: 0,5 m
• Rekomenduojamas minimalus lenkimo spindulys: 30 mm
• Tipinis taikymo bangos ilgis: nuo 1310 nm

Kaip naudoti

Nutieskite pataisos laidą tarp dviejų įrenginių ar prievadų, kuriuos reikia sujungti, vengdami staigių lenkimų ir mechaninio įtempimo. Įkiškite SC/UPC ir SC/APC jungtis į atitinkamus lizdus, kol jos užsifiksuos, užtikrindami teisingą išlygiavimą ir tai, kad UPC būtų sujungtas su UPC tipo lizdais, o APC - su APC tipo lizdais. Dvipusėms jungtims palaikykite teisingą poliškumą, kad siuntimo ir priėmimo skaidulos atitiktų atitinkamus TX/RX prievadus. Prieš naudojimą patikrinkite jungčių galų paviršius ir, jei matomas užterštumas, nuvalykite tinkamais skaidulų valymo įrankiais.

Rekomendacijos

Jungtis imkite už apsauginio gaubtelio ar jungties korpuso, venkite liesti galų paviršius, o nenaudojamą pataisos laidą laikykite suvyniotą be ankštų kilpų. Naudokite švelnų tiesimą, kad išlaikytumėte 30 mm minimalų lenkimo spindulį ir venkite tempimo apkrovų montavimo metu. Ilgalaikiam ar lauko diegimui rinkitės kabelius su tinkamais apvalkalais ir aplinkosauginiais įvertinimais, o ne PVC vidaus pataisos laidus.
