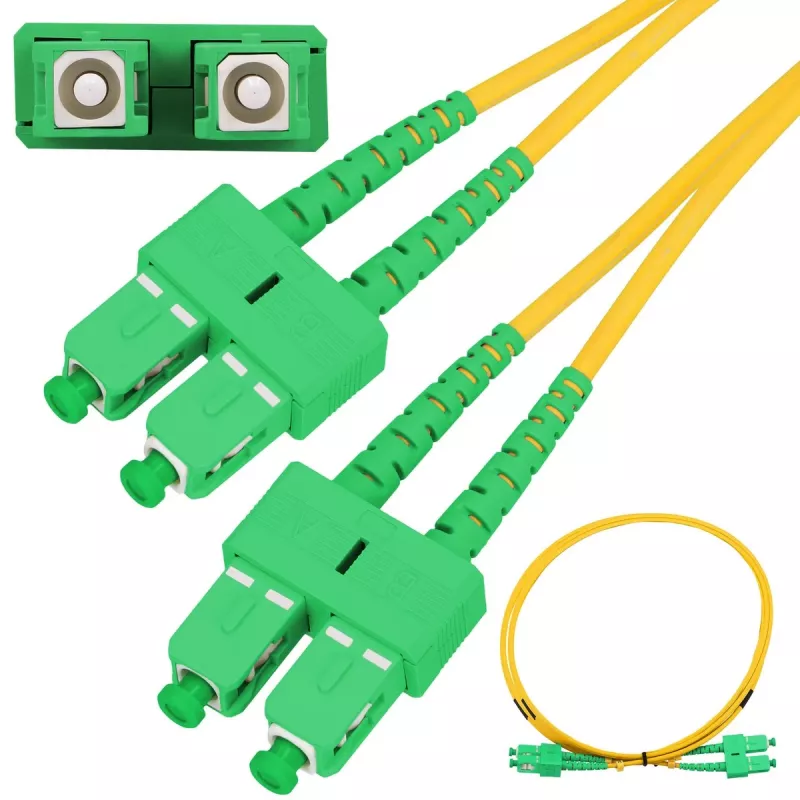

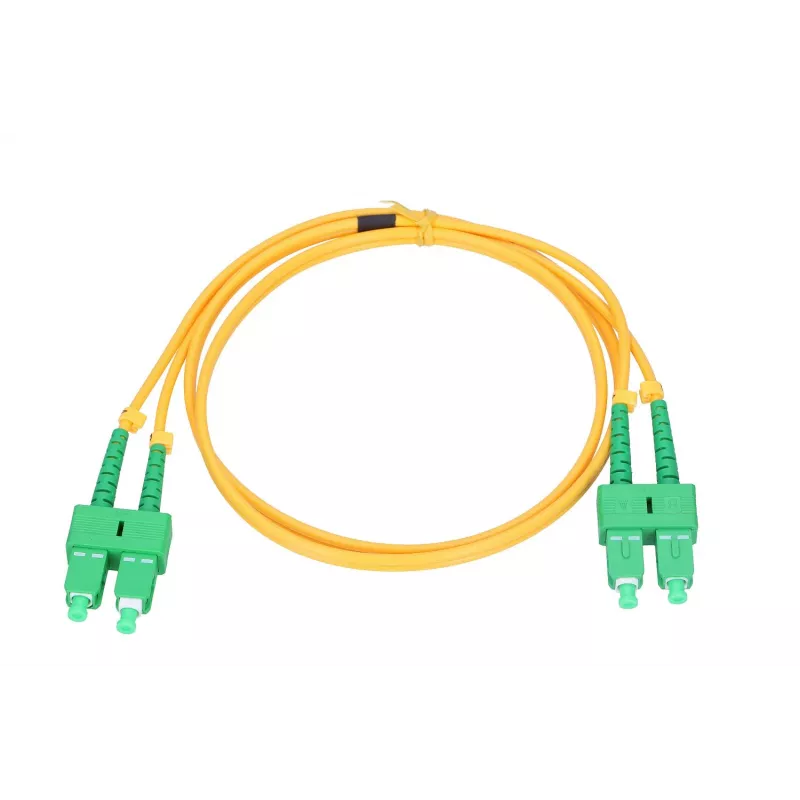

Patchcord Extralink SC/APC–SC/APC Single Mode Duplex G.652D 3mm 5m

Extralink Patchcord SC/APC–SC/APC Single Mode Duplex G.652D 3mm 5m yra gamykloje užbaigtas vienmodis dvipusis šviesolaidinis komutacinis kabelis, skirtas patikimiems optiniams ryšiams FTTH, telekomunikacijų ir duomenų perdavimo aplinkose. Kabelis turi SC/APC jungtis abiejuose galuose ir 3 mm apvalkalą su G.652D optine skaidula, optimizuota standartiniam vienmodžiam perdavimui. 5 m ilgio ir dvipusės konfigūracijos šis komutacinis kabelis palaiko dvipusio ryšio linijas tarp pataisos skydų, ONT/ONU, OLT ir kitos optinės įrangos.

Privalumai

SC/APC galiniai paviršiai užtikrina mažą atgalinį atspindį ir stabilų sujungimo veikimą vienmodžiuose tinkluose. G.652D skaidula užtikrina suderinamumą su 1310 nm sistemomis ir 10 Gbps spartos linijomis, išlaikant mažą slopinimą tipiniais prieigos tinklo atstumais. 3 mm išorinis skersmuo subalansuoja lankstumą ir mechaninę apsaugą, o iš anksto užbaigta dvipusė konfigūracija supaprastina montavimą ir sumažina vietinio užbaigimo darbus.

Tinka

• FTTH atšakoms ir vidaus klientų patalpų kabeliavimui
• Jungtims tarp OLT ir ONU/ONT įrenginių
• Pataisos skydams ir optinio paskirstymo rėmams telekomunikacijų patalpose
• Skaiduliniam sujungimui tarp komutatorių, medijos keitiklių ir optinių siųstuvų-imtuvų

Pagrindinės specifikacijos

• Jungties tipas: SC/APC į SC/APC dvipusis
• Skaidulos tipas: Vienmodė G.652D
• Kabelio skersmuo: 3 mm
• Ilgis: 5 m
• Bangos ilgio suderinamumas: 1310 nm (tinka tipinėms vienmodėms sistemoms)
• Lenkimo spindulys: 30 mm
• Perdavimo režimas: Dvipusis

Kaip naudoti

Nutieskite pataisos laidą tarp dviejų optinių prievadų, prieš įkišdami įsitikinkite, kad jungtys yra švarios ir be dulkių. Sulygiuokite SC/APC jungtis su adapterio lizdais ir stumkite, kol spragtelės; įsitikinkite, kad kampiniai poliruoti paviršiai tinkamai susijungia su atitinkamais APC adapteriais, kad būtų išlaikytas mažas atgalinis atspindys. Venkite staigių lenkimų šalia jungčių apsauginių gaubtelių ir pritvirtinkite kabelį, kad būtų išvengta įtempimo galų sujungimuose. Sujungiant stovuose, tvarkingai suvyniokite perteklinį ilgį, išlaikant spindulį, didesnį nei nurodyta lenkimo riba.

Rekomendacijos

Reguliariai tikrinkite ir valykite jungčių galinius paviršius patvirtintais skaidulų valymo įrankiais prieš kiekvieną sujungimą. Visame tiesimo kelyje išlaikykite didesnį nei 30 mm lenkimo spindulį ir venkite aštrių įlenkimų. Naudokite tinkamą žymėjimą ir įtempimo sumažinimą paskirstymo skyduose, kad apsaugotumėte pataisos laidą ir išlaikytumėte optinį našumą.
