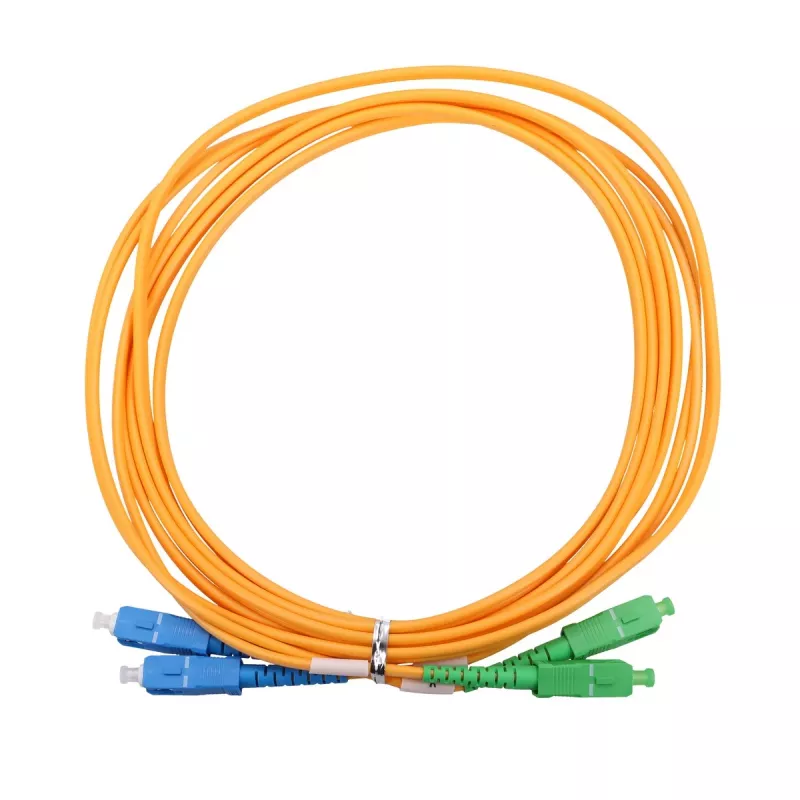

Patchcord Extralink SC/APC į SC/UPC, vienmodis dvipusis G.657.A1, 3 mm Ø, 3 m

Extralink vienmodis dvipusis komutacinis kabelis su SC/APC jungtimi viename gale ir SC/UPC kitame yra 3 m šviesolaidinis džemperis, skirtas FTTH, telekomunikacijų ir optinių tinklų įrangos jungtims. Kabelis naudoja lenkimui atsparų G.657.A1 pluoštą 3 mm apvalkale, užtikrinant kompaktišką vedžiojimą ir mažus įterpimo nuostolius taškas–taškas jungtims tarp komutatorių, medijos keitiklių, ONT/ONU įrenginių ir optinių skirstomųjų skydų. Mišri jungčių pora (kampuota APC prie plokščios UPC) leidžia sujungti su skirtingų tipų prievadais, išlaikant stabilų perdavimą ir lengvą diegimą stovuose ar ant sienos montuojamose instaliacijose.

Privalumai

komutacinis kabelis užtikrina mažus nuostolius ir stabilų grįžtamojo atspindžio našumą dėl vienmodės konstrukcijos ir SC/APC galinio paviršiaus geometrijos vienoje pusėje. Lenkimui atsparus G.657.A1 pluoštas sumažina jautrumą staigiems lenkimams ir pagerina patikimumą ankštose vedžiojimo trasose, būdingose FTTH diegimui. 3 mm išorinis apvalkalas suteikia lankstumo ir patvarumo pusiausvyrą pakartotiniam tvarkymui ir saugiam jungčių užbaigimui pataisos skyduose. Suderinamumas su įprastais SC prievadais ir dvipusiais adapteriais užtikrina paprastą integravimą į esamus tinklus.

Tinka

• FTTH abonentų jungtims tarp ONT/ONU ir namo ar pastato skirstomųjų taškų
• Optinės įrangos, pvz., komutatorių, medijos keitiklių ir OLT/ONT bandymo konfigūracijų sujungimui
• Pataisos jungtims įrangos stovuose, sieninėse dėžutėse ir optiniuose skirstomuosiuose rėmuose, kur yra mišrių jungčių tipų
• Trumpų atstumų vienmodėms jungtims telekomunikacijų ir duomenų perdavimo aplinkose

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, lenkimui atsparus G.657.A1
• Jungties konfigūracija: dvipusė su SC/APC viename gale ir SC/UPC kitame
• Kabelio skersmuo: 3 mm apvalus apvalkalas, tinkamas FTTH ir vidiniam vedžiojimui
• Ilgis: 3 metrai
• Poliravimas: kampuotas (APC) ant vienos jungties, UPC ant kitos, kad būtų suderinama su skirtingų tipų prievadais
• Taikymas: vidinis/FTTH, optinių įrenginių pataisymas ir sujungimas

Kaip naudoti

Patikrinkite įrenginių prievadų tipus, kad užtikrintumėte, jog SC/APC jungiasi prie APC prievadų, o SC/UPC – prie UPC prievadų, kad būtų išlaikytos teisingos grįžtamojo atspindžio charakteristikos. Nutieskite 3 mm kabelį per kabelių valdymo kanalus arba sieninius latakus, vengdami staigių lenkimų žemiau minimalaus lenkimo spindulio, rekomenduojamo G.657.A1 pluoštui. Įkiškite kiekvieną SC jungtį, kol ji užsifiksuos adapteryje arba įrenginio prievade, ir, kai nenaudojate, pritvirtinkite priekinio skydo laikiklius arba apsauginius gaubtelius. Bandymui naudokite optinio galingumo matuoklį arba šviesos šaltinį, kad patikrintumėte įterpimo nuostolius ir perdavimo vientisumą po instaliacijos.

Rekomendacijos

Jungtis laikykite už gaubtelio arba korpuso ir nelieskite bei neužterškite galinių paviršių; prieš sujungdami nuvalykite jungtis tinkamomis šviesolaidžio valymo priemonėmis. Neviršykite lenkimo spindulių, paprastai nurodomų G.657.A1 pluoštui, ir vengkite kabelio įtempimo instaliacijos metu. Nenaudojamus galus laikykite su uždėtais apsauginiais gaubteliais ir reguliariai tikrinkite jungtis aktyviuose tinkluose, kad išlaikytumėte mažus nuostolius.
