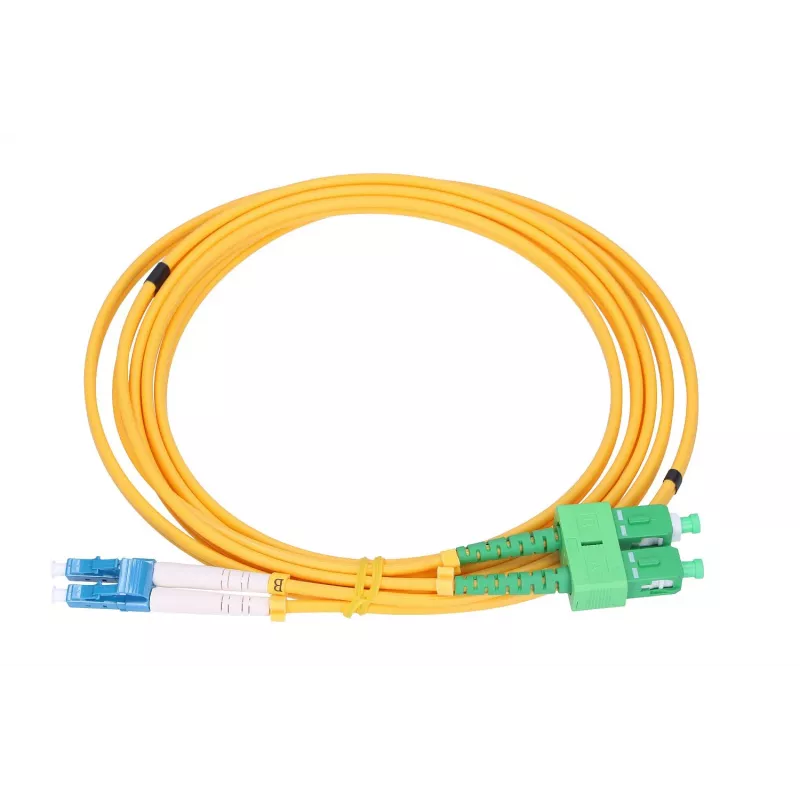

Patchcord Extralink SC/APC į LC/UPC vienmodis dvipusis G.652D 3mm 3m

Patchcord Extralink SC/APC į LC/UPC vienmodis dvipusis G.652D 3mm 3m yra vienmodis dvipusis šviesolaidinis kabelis su SC/APC jungtimi viename gale ir LC/UPC jungtimi kitame. Kabelis naudoja ITU-T G.652D vienmodį pluoštą, jo išorinės apvalkalo skersmuo yra 3 mm, o ilgis – 3 m, užtikrinant kompaktišką, mažų nuostolių jungtį pilno dvipusio optinio ryšio jungtims tarp tinklo įrenginių. Jis sukurtas FTTH ir telekomunikacijų aplinkoms, kuriose reikalingas stabilus vienmodis perdavimas ir tikslus jungčių suderinimas.

Privalumai

Šis kabelis sujungia du įprastus jungčių tipus – SC/APC ir LC/UPC – kad būtų galima tiesiogiai prijungti įrangą su skirtingomis optinėmis sąsajomis nenaudojant adapterių. G.652D vienmodis pluoštas pasižymi mažu slopinimu ir nuspėjamomis dispersijos charakteristikomis, tinkamomis tipinėms prieigos ir metro tinklo jungtims. 3 mm apvalkalas užtikrina mechaninę apsaugą ir patogų valdymą jungčių skyduose bei kabelių trasose, išlaikant lankstumą maršrutizavimui. Gamykloje užbaigtos jungtys garantuoja pastovų optinį veikimą ir sumažina montavimo laiką.

Tinka

• FTTH abonentų jungtims tarp OLT ir ONU/ONT
• Optinės tinklo įrangos, pvz., jungiklių, medijos keitiklių ir siųstuvų-imtuvų, sujungimui
• Jungčių skyduose ir stelažuose montuojamai optinei infrastruktūrai telekomunikacijų ir duomenų centrų prieigos lygmenyse
• Laboratoriniams ar lauko bandymams, kai reikalinga SC/APC į LC/UPC sąsaja

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis (G.652D)
• Konfigūracija: dvipusis (du pluoštai)
• Jungtis A: SC/APC (kampinis fizinis kontaktas, žalias batelis)
• Jungtis B: LC/UPC (ultra fizinis kontaktas, mėlynas batelis)
• Kabelio išorinis skersmuo: 3,0 mm
• Ilgis: 3 metrai
• Tipinis naudojimas: pilno dvipusio optinio ryšio jungtys prieigos ir telekomunikacijų tinklams

Kaip naudoti

Prieš jungdami patikrinkite, ar jungčių tipai ir poliravimo kampai atitinka įrangos prievadus. Nuimkite apsauginius dulkių gaubtelius ir apžiūrėkite jungčių galinius paviršius, ar nėra užteršimo ar pažeidimų; jei reikia, nuvalykite tinkamomis pluošto valymo priemonėmis. Įkiškite SC/APC galą į atitinkamą SC/APC prievadą, kol spragtelės arba visiškai įsistatys, o LC/UPC galą įkiškite į LC/UPC lizdą tvirtai, bet švelniai stumtelėdami. Nutieskite 3 mm kabelį vengdami staigių lenkimų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio ir pritvirtinkite kabelį, kad sumažintumėte jungčių įtempimą. Dvipusėms jungtims užtikrinkite teisingą poliškumą, kad siuntimo ir priėmimo pluoštai būtų suderinti tarp įrenginių.

Rekomendacijos

Laikykite ir transportuokite kabelį su uždėtais dulkių gaubteliais, kad išvengtumėte užteršimo. Venkite per didelės tempimo jėgos ir pakartotino staigaus lenkimo šalia jungčių. Montuodami paskirstymo skyduose, naudokite kabelių valdymo priedus, kad išvengtumėte mikrolenkimų ir palaikytumėte tvarkingas dvipuses poras. Siekiant geriausio ilgalaikio veikimo, periodiškai tikrinkite ir valykite jungčių galinius paviršius, ypač prieš svarbius sujungimus ar bandymus.
