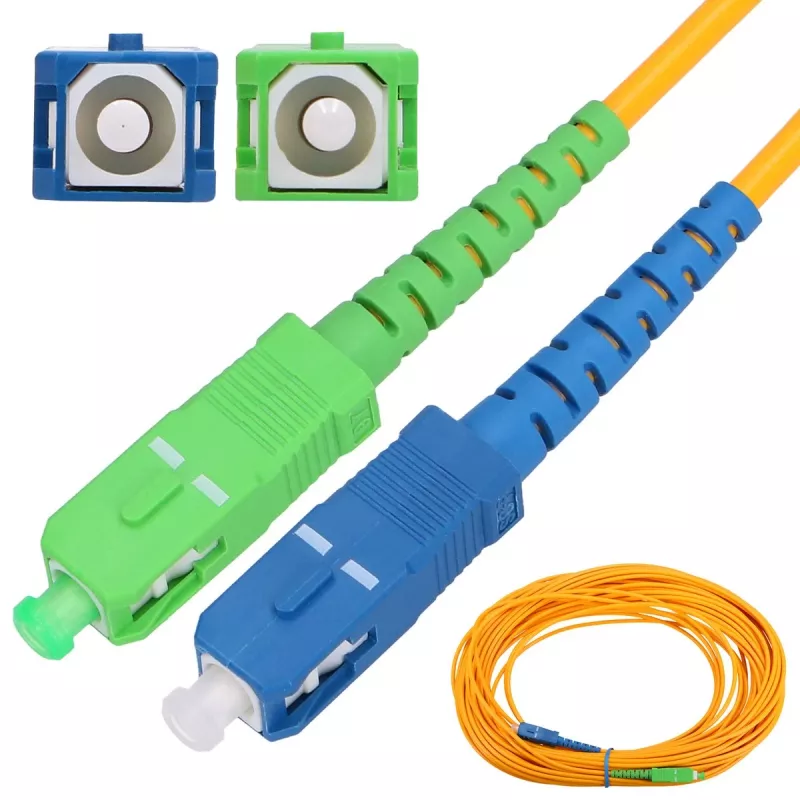

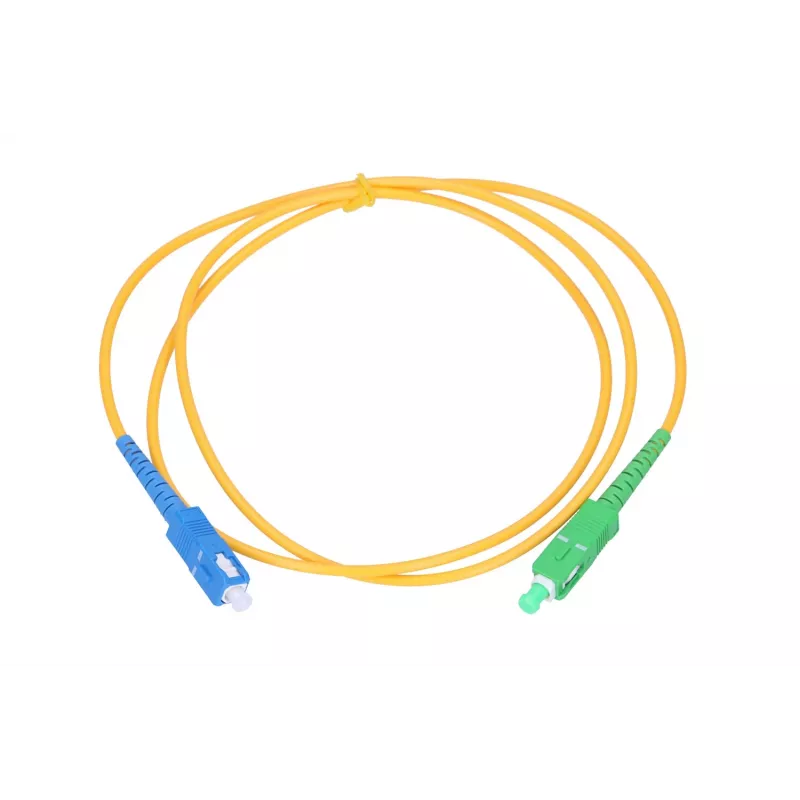

Extralink SC/APC į SC/UPC vienmodis simpleksinis pataisomasis laidas G.652D 3 mm, 2 m

Extralink SC/APC į SC/UPC vienmodis simpleksinis pataisomasis laidas G.652D 3 mm, 2 m yra gamykloje užbaigtas optinis trumpiklis, skirtas taškas–taškas vienmodėms jungtims. Kabelis naudoja ITU-T G.652D vienmodį pluoštą 3 mm simpleksiniame apvalkale ir yra užbaigtas SC/APC jungtimi viename gale ir SC/UPC jungtimi kitame. Šis pataisomasis laidas skirtas trumpiems sujungimams tarp telekomunikacijų ir duomenų įrangos, optinių skirstymo skydelių bei FTTH abonentų patalpose, kur reikalingi maži įterpimo nuostoliai ir patikimas vienmodis veikimas.

Privalumai

Kabelis užtikrina pastovias vienmodes perdavimo charakteristikas su mažu slopinimu dėl G.652D pluošto ir tiksliai poliruotų SC/APC bei SC/UPC ferulių. 3 mm apvalkalas suteikia mechaninę apsaugą ir lengvą valdymą, išlaikant lankstumą montavimui spintose ir mažuose vamzdeliuose. Gamykloje sumontuoti antgaliai sumažina kintamumą ir užtikrina pakartojamas optines savybes montavimui ir testavimui.

Tinka

• Sujungimams tarp optinės tinklo įrangos (komutatoriai, medijos keitikliai)
• FTTH jungtims tarp OLT ir ONU/ONT abonentų įrenginiuose
• Pataisomiesiems skydeliams ir pluošto skirstomiesiems rėmams telekomunikacijų patalpose
• Laboratorinėms ir testavimo konfigūracijoms, kur reikalingos vienmodės taškas–taškas jungtys

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.652D
• Jungtis A: SC/APC (kampuotas physical contact)
• Jungtis B: SC/UPC (ultra physical contact)
• Kabelio konfigūracija: simpleksinis
• Kabelio išorinis skersmuo: 3 mm
• Ilgis: 2 m

Kaip naudoti

Prieš montavimą patikrinkite jungčių galinius paviršius ir, jei reikia, nuvalykite naudodami tinkamus pluošto valymo įrankius, kad išvengtumėte užteršimo ir padidėjusių nuostolių. Įkiškite kiekvieną jungtį į atitinkamą SC adapterį arba įrangos lizdą, užtikrindami, kad APC kampinė ferulė sutaptų su APC adapteriais, o UPC ferulė – su UPC adapteriais, kad būtų išlaikytas tinkamas sujungimas. Nutieskite 3 mm kabelį kabelių valdymo takais, vengdami staigių lenkimų žemiau nurodyto minimalaus lenkimo spindulio ir pritvirtinkite kabelį, kad nebūtų tempimo jungtyse. Po montavimo atlikite pagrindinius optinius testus, kad patikrintumėte įterpimo nuostolius ir vientisumą.

Rekomendacijos

Naudokite šį pataisomąjį laidą trumpiems fiksuotiems sujungimams; venkite pakartotinių sujungimo ciklų, viršijančių jungčių specifikacijas, ir saugokite jungčių galus dulkių gaubteliais, kai nenaudojate. Jei reikia vienodų jungčių tipų abiejuose galuose, rinkitės atitinkamą pataisomąjį laidą, kad išvengtumėte adapterių nesuderinamumo.
