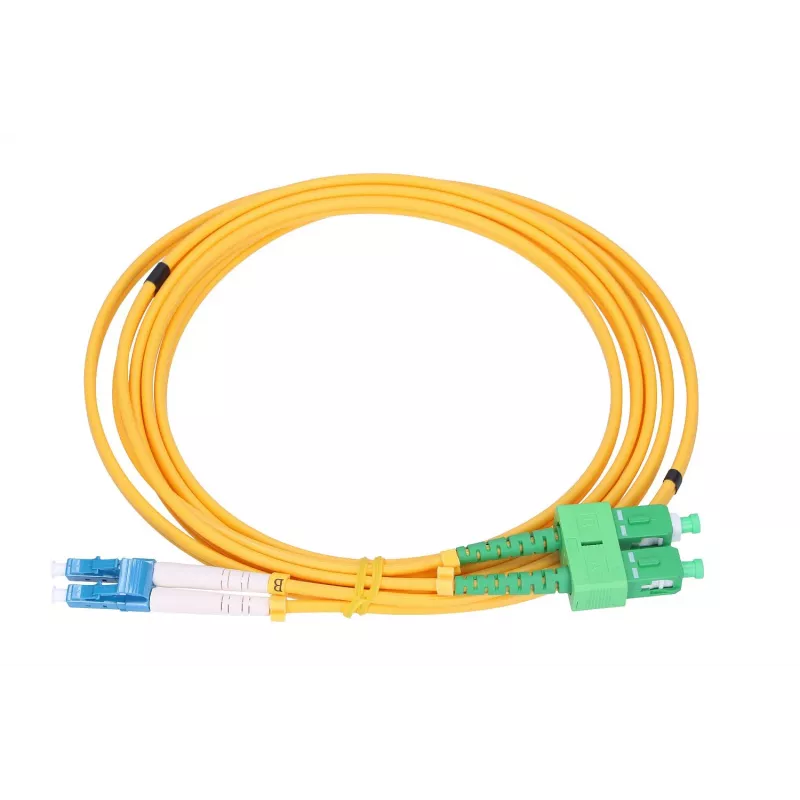

Patchcord Extralink SC/APC į LC/UPC, vienmodis dvipusis G.652D, 3 mm, 0,5 m

Patchcord Extralink SC/APC į LC/UPC, vienmodis dvipusis G.652D, 3 mm, 0,5 m yra vienmodis dvipusis šviesolaidinis komutacinis kabelis, skirtas trumpiems sujungimams telekomunikacijų, duomenų centrų ir FTTH aplinkose. Kabelis naudoja ITU-T G.652D vienmodį optinį pluoštą 3 mm lauko/vidaus konstrukcijoje ir yra užbaigtas SC/APC jungtimi viename gale ir LC/UPC jungtimi kitame. 0,5 m bendras ilgis suteikia kompaktišką dvipusę jungtį, tinkamą pataisos skydams, optiniams skirstymo rėmams (ODF) ir tiesioginiams įrangos sujungimams, kai reikalingi APC į UPC užbaigimai.

Privalumai

Šis komutacinis kabelis užtikrina mažų nuostolių, poliarizacijos stabilumo vienmodį jungiamumą naudojant APC į UPC sujungimą, kuris padeda sumažinti atgalinius nuostolius SC/APC sąsajoje, išlaikant patikimą LC/UPC veikimą. Dvipusė konfigūracija palaiko dvikryptes pluoštų poras viename kabelio apvalkale, užtikrinant tvarkingą kabelių valdymą. Jo 3 mm kabelio skersmuo subalansuoja mechaninį patvarumą ir lankstumą vedant kabelius spintose ir korpusuose, o tiksliai užbaigtos jungtys užtikrina pakartojamą optinį našumą ir lengvą montavimą.

Tinka

• Optinės įrangos, tokios kaip OLT, ONU/ONT, jungikliai ir medijos keitikliai, sujungimui
• Pataisos skydams ir optiniams skirstymo rėmams (ODF)
• FTTH atsišakojimo ir vidaus kabeliams, reikalaujantiems APC į UPC užbaigimų
• Trumpų atstumų dvipusėms jungtims telekomunikacijų patalpose ir duomenų centruose

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis, G.652D (ITU-T)
• Konfigūracija: dvipusė (du plaušai viename apvalkale)
• Kabelio skersmuo: 3,0 mm
• Jungtys: SC/APC viename gale, LC/UPC kitame
• Poliravimas: APC SC (kampinis), UPC LC (ultra poliruotas)
• Ilgis: bendras 0,5 m
• Tipinis pritaikymas: vidaus/FTTH ir duomenų centrų pataisos jungtys

Kaip naudoti

Nutieskite pataisos laidą kabelių valdymo takais, vengdami aštrių lenkimų ir pernelyg didelio tempimo. Sulygiuokite ir įkiškite SC/APC jungtį į atitinkamą APC adapterį arba prievadą, užtikrindami, kad orientavimo raktas tinkamai užsifiksuotų; tada prijunkite LC/UPC jungtį prie atitinkamo UPC adapterio arba prievado. Prieš įjungdami optinę įrangą patikrinkite dvipusį poliškumą ir teisingą pluoštų poravimą. Siekiant geriausio našumo, laikykite jungčių galinius paviršius švarius ir prieš prijungimą apžiūrėkite arba išvalykite tinkamomis šviesolaidžių valymo priemonėmis.

Rekomendacijos

Laikykite pataisos laidą laisvai suvyniotą ir venkite lenkti mažesniu nei nurodytas minimalus lenkimo spindulys. Kai jungtys nenaudojamos, naudokite dulkių gaubtelius ir valykite galinius paviršius pūkelių nepaliekančiomis šluostėmis bei patvirtintais tirpikliais, kad išlaikytumėte mažus įterpimo nuostolius ir aukštus atgalinių nuostolių rodiklius SC/APC ir LC/UPC sąsajose.
