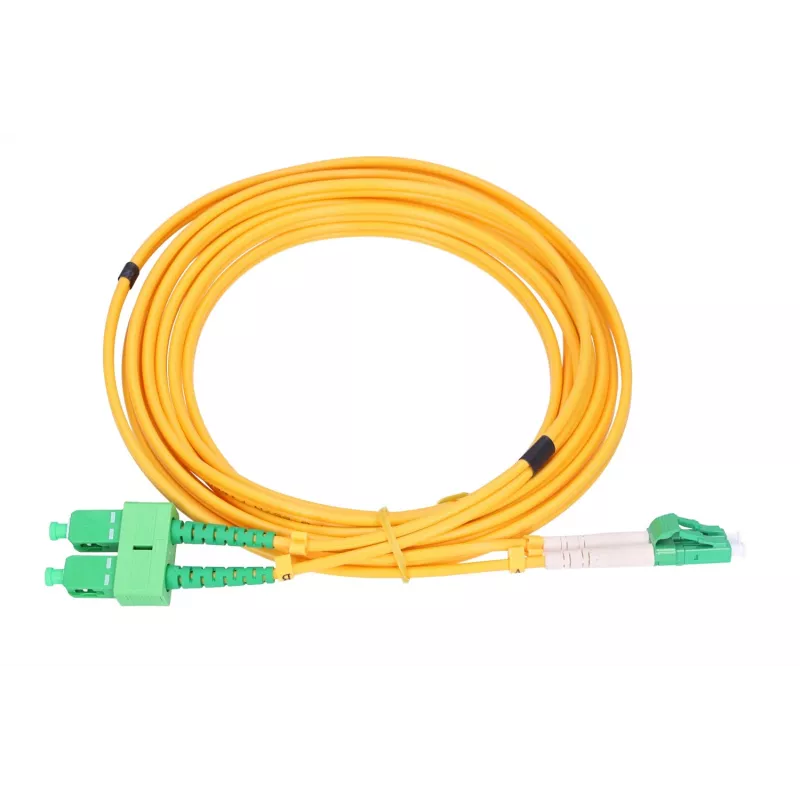

Patchcord Extralink SC/APC į LC/APC vienmodis dvipusis 9/125 µm G.657.A1 3 m 3 mm

Patchcord Extralink SC/APC į LC/APC vienmodis dvipusis 9/125 µm G.657.A1 3 m 3 mm yra vienmodis dvipusis šviesolaidinis patchcord'as, skirtas FTTH ir kitiems optinių tinklų sujungimams. Kabelis viename gale turi SC/APC jungtį, kitame – LC/APC jungtį, 9/125 µm šerdį, atitinkančią G.657.A1 lenkimui nejautrios skaidulos charakteristikas, 3 m bendrą ilgį su 3 mm išoriniu apvalkalu. Jis užtikrina dvipusį optinį perdavimą, skirtą aktyviajai įrangai sujungti, šviesolaidiniams paskirstymo skydams sujungti ir kliento patalpų ONT/ONU įrenginiams prijungti prie OLT ir komutatorių.

Privalumai

Patchcord'as sujungia SC/APC ir LC/APC galus, kad būtų suderinamas su įvairia optine įranga, tuo pačiu išlaikant mažus įterpimo nuostolius ir stabilų grįžtamąjį nuostolį dėl APC poliravimo. Jo vienmodė 9/125 µm skaidula ir G.657.A1 specifikacija užtikrina geresnį atsparumą lenkimui ankštose instaliacijose. 3 mm apvalkalas subalansuoja lankstumą ir mechaninę apsaugą, reikalingą kasdieniams patch'inimo darbams skirstymo rėmuose ar šoniniuose skyduose. Dvipusė konstrukcija palaiko vienalaikius siuntimo ir priėmimo kanalus dviem skaidulomis.

Tinka

• FTTH abonentų linijoms tarp ONU/ONT ir patalpų išvadų
• Optinių siųstuvų-imtuvų, komutatorių ir medijos keitiklių sujungimui
• Paskirstymo skydams ir šviesolaidiniams skirstymo rėmams telekomunikacijų ar duomenų centrų stovuose
• Laboratoriniams ir bandymų stendų šviesolaidiniams sujungimams, kuriems reikia SC/APC į LC/APC sujungimo

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė, 9/125 µm
• Skaidulos standartas: G.657.A1 (lenkimui nejautri)
• Jungtis A: SC/APC (kampinis fizinis kontaktas)
• Jungtis B: LC/APC (kampinis fizinis kontaktas)
• Konfigūracija: dvipusė (dvi skaidulos)
• Kabelio ilgis: 3 m
• Išorinis skersmuo: 3 mm
• Apvalkalas: patvarus, lankstus apvalkalas, tinkamas patch'inimo aplinkai

Kaip naudoti

Prieš sujungdami apžiūrėkite jungtis ir prievadus, ar nėra dulkių ar užteršimo; jei reikia, nuvalykite jungtis tinkamomis šviesolaidžio valymo priemonėmis. Sulygiuokite ir įkiškite SC/APC jungtį į atitinkamą SC/APC lizdą, o LC/APC jungtį į LC/APC dvipusį adapterį, kol kiekviena užsifiksuos. Nutieskite kabelį vengdami staigių lenkimų; laikykitės minimalaus lenkimo spindulio rekomendacijų G.657.A1 skaidulai, kad išlaikytumėte optines charakteristikas. Atjungdami paspauskite fiksatorių ir tiesiai ištraukite jungtį, kad nepažeistumėte ferulės.

Rekomendacijos

Laikykite patchcord'ą laisvai suvyniotą, apsaugotą nuo tiesioginių saulės spindulių ir mechaninės įtampos. Siekiant optimalių charakteristikų, APC galus laikykite švarius, o nenaudojamas jungtis apsaugokite dulkių dangteliais. Venkite stipraus lenkimo ir per didelės tempimo jėgos montavimo metu, kad išsaugotumėte skaidulos vientisumą ir pastovią perdavimo kokybę.
