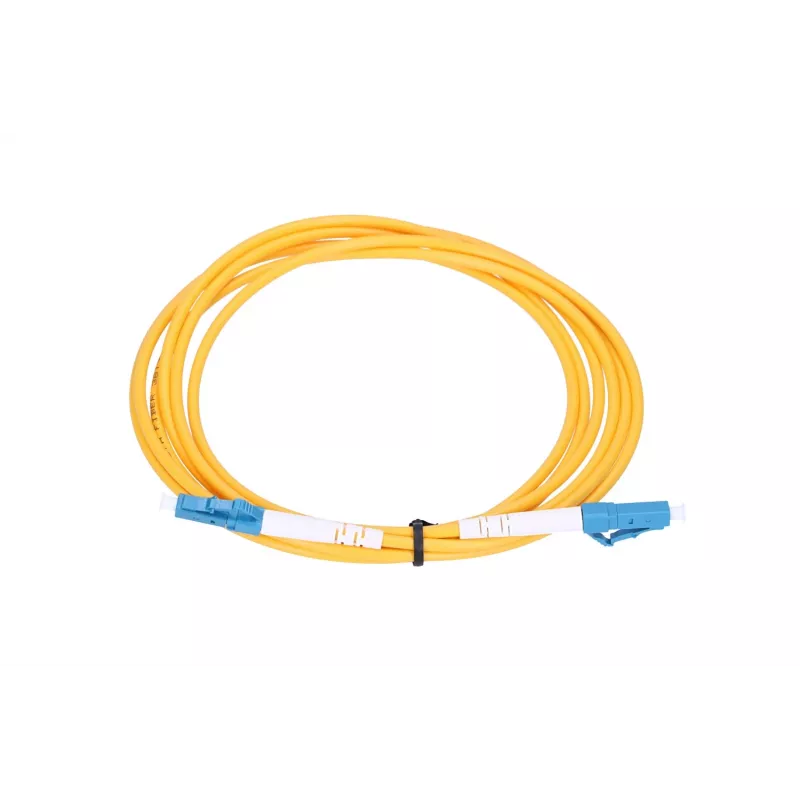

Patchcord Extralink LC/UPC - LC/UPC vienmodis G.652D, 3 mm, 2 m

Patchcord Extralink LC/UPC - LC/UPC vienmodis G.652D, 3 mm, 2 m yra vienmodis optinis kabelis, skirtas optinei įrangai ir paskirstymo skydams sujungti telekomunikacijų bei duomenų tinkluose. Kabelis naudoja G.652D skaidulą 3 mm FTTH apvalkale ir abiejuose galuose yra užbaigtas LC/UPC jungtimis simpleksinėje konfigūracijoje. Dėl 2 m ilgio ir mažo skersmens šis kabelis pasižymi mažais įterpimo nuostoliais ir nuosekliomis optinėmis charakteristikomis trumpoms jungtims bei paskirstymo spintose.

Privalumai

Šis Extralink LC/UPC–LC/UPC kabelis užtikrina stabilias vienmodžio perdavimo charakteristikas, tinkamas 10 Gbps ryšiams ir tipiniams FTTH diegimams. Jo LC/UPC jungtys garantuoja tikslų ferulių išlygiavimą ir mažą atgalinį atspindį, o 3 mm apvalkalas suteikia pakankamą mechaninę apsaugą bei lankstumą tiesiant stovuose ir korpusuose. G.652D skaidulos tipas užtikrina standartinį vienmodžių veikimą tipiniais telekomunikacijų bangos ilgiais ir toleruoja vidutinį lenkimą, kai sumontuota tinkamai.

Tinka

• Komutatoriams, medijos keitikliams ir optiniams siųstuvams-imtuvams sujungti duomenų centruose ir tinklo spintose
• Paskirstymo skydams ir skaidulų paskirstymo rėmams telekomunikacijų patalpose
• FTTH patalpų jungtims tarp OLT ir ONU/ONT įrenginių
• Trumpoms tiesioginėms optinėms jungtims, kai reikia 2 m ilgio kabelio

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.652D
• Jungties tipas: LC/UPC į LC/UPC, simpleksinė
• Kabelio skersmuo: 3,0 mm
• Ilgis: 2 m
• Tipinis darbo bangos ilgių diapazonas: apima 1310 nm (tinka 10 Gbps sistemoms)
• Mažiausias lenkimo spindulys (sumontuotas): 30 mm
• Naudojimo aplinka: patalpose, komutavimui ir sujungimui

Kaip naudoti

Nukreipkite 3 mm kabelį tarp įrenginių arba paskirstymo skydo prievadų, užtikrindami švelnius lenkimus ir vengdami ankštų kilpų, mažesnių nei nurodytas 30 mm spindulys. Nuimkite dulkių gaubtelius nuo LC/UPC jungčių prieš pat įkišimą ir, jei reikia, naudokite bedulkę aplinką ar valymo priemones. Įkiškite LC jungtis į atitinkamus LC lizdus, kol pasigirs spragtelėjimas, ir patikrinkite optinės jungties vientisumą tinkama bandymo įranga. Išimdami paspauskite jungties fiksatorių ir traukite tiesiai, kad neįtemptumėte skaidulos.

Rekomendacijos

Kad užtikrintumėte patikimą mažų nuostolių veikimą, laikykite jungčių galus švarius, neviršykite mažiausio lenkimo spindulio ir pritvirtinkite kabelį, kad judėjimas neįtemptų jungčių. Naudokite šį kabelį trumpoms vidaus jungtims ir FTTH patalpų užbaigimams; išorinei ar atšiauriai aplinkai rinkitės kabelį su tinkamomis lauko arba šarvuotomis specifikacijomis.
