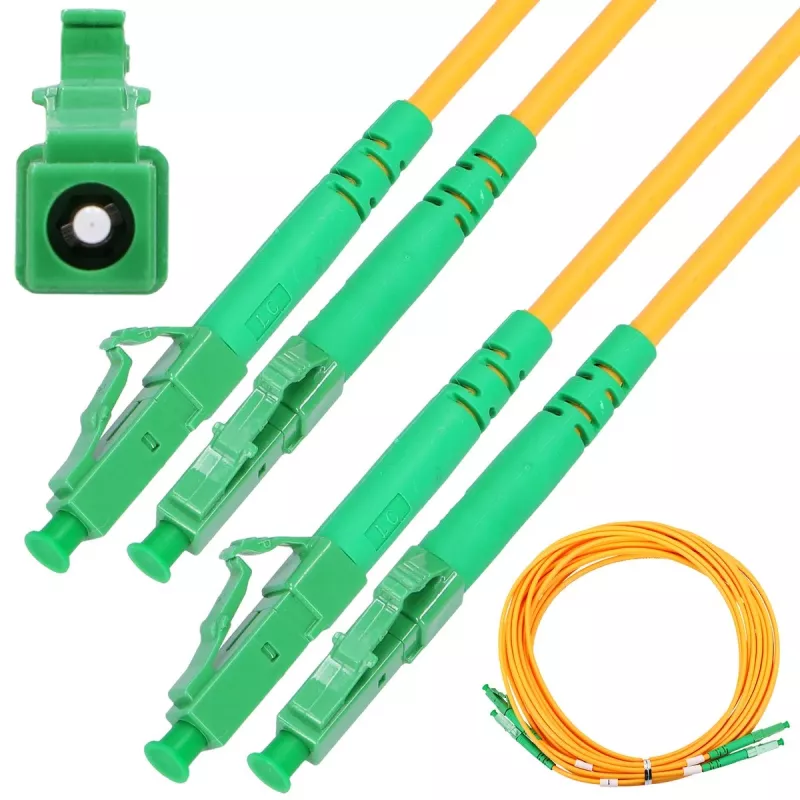

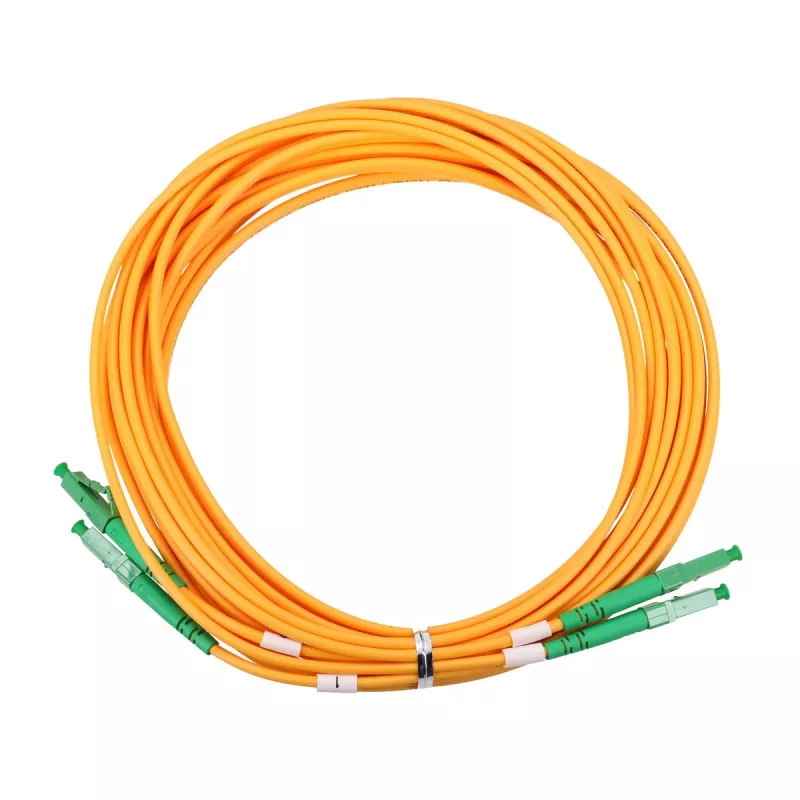

Patchcord Extralink LC/APC–LC/APC vienmodis dvipusis 9/125 µm G.657.A1, 2 m

Patchcord Extralink LC/APC–LC/APC vienmodis dvipusis 9/125 µm G.657.A1, 2 m yra 2 metrų vienmodis dvipusis optinis komutacinis kabelis, kurio abiejuose galuose yra LC/APC jungtys. Kabelis naudoja 9/125 µm vienmodę skaidulą, atitinkančią ITU-T G.657.A1 standartą, kad pagerintų atsparumą lenkimui, ir turi 3,0 mm išorinio skersmens apvalkalą, tinkamą standartiniam stelažų, skydų ir patalpų kabeliavimui. Jis sukurtas šviesolaidžio iki namų (FTTH) aplinkoms ir bendram optinio tinklo komutavimui, teikdamas kompaktišką LC/APC dvipusę sąsają, skirtą optiniams siųstuvams-imtuvams, ONT/ONU įrenginiams, paskirstymo skydams ir skirstomosioms dėžėms prijungti.

Privalumai

G.657.A1 vienmodė skaidula pasižymi geresne tolerancija mažiems lenkimo spinduliams, palyginti su standartinėmis G.652 skaidulomis, todėl sumažina signalo praradimą esant ankštai kabelių trasai ir namų įrengimo scenarijuose. LC/APC jungtys turi kampinį fizinį kontaktą, mažinantį atspindžius atgal, o tai svarbu pasyviems optiniams tinklams ir didelio jautrumo įrangai. 3,0 mm apvalkalas užtikrina pusiausvyrą tarp lankstumo ir mechaninės apsaugos, o dvipusė konfigūracija supaprastina dvipusį vienmodį perdavimą naudojant porines skaidulas.

Tinka

• FTTH abonentų jungtims tarp ONT/ONU ir sieninio lizdo
• Paskirstymo skydams ir skaidulų skirstomosioms dėžėms telekomunikacijų spintose
• Optinių siųstuvų-imtuvų ir jungiklių su LC/APC prievadais sujungimui
• Trumpoms jungtims serverių patalpose ir telekomunikacijų spintose

Pagrindinės techninės specifikacijos

• Skaidulos tipas: vienmodė 9/125 µm, atitinkanti G.657.A1
• Jungties tipas: LC/APC į LC/APC dvipusis
• Kabelio ilgis: 2 m
• Kabelio apvalkalo skersmuo: 3,0 mm
• Konfigūracija: dvipusis, dvi skaidulos viename apvalkale
• Tipinės taikymo sritys: FTTH komutavimas, LAN/WAN optinės linijos, įrangos jungtys

Kaip naudoti

Prijunkite vieną LC/APC jungtį prie šaltinio įrenginio (pavyzdžiui, OLT, komutatoriaus SFP prievado arba optinio siųstuvo-imtuvo), o kitą LC/APC jungtį – prie paskirties įrenginio (ONT/ONU, paskirstymo skydo arba siųstuvo-imtuvo). Užtikrinkite, kad kampinio poliravimo (APC) jungtys būtų sujungiamos su APC adapteriais, kad būtų išlaikytas tinkamas galinio paviršiaus kampas ir sumažintas atspindys. Laikykite jungtis už apsauginio gaubtelio ir nelieskite ferulės. Laikykite dulkių gaubtelius ant jungčių iki montavimo ir, jei reikia, prieš sujungimą nuvalykite ferules tinkamomis skaidulų valymo priemonėmis. Nutieskite kabelį vengdami staigių lenkimų ir pritvirtinkite jį loveliuose ar spaustukuose, laikydamiesi minimalaus skaidulos lenkimo spindulio.

Rekomendacijos

Norint pasiekti geriausią našumą, naudokite LC/APC adapterius, skirtus APC jungtims, kiek įmanoma išlaikykite lenkimo spindulius, didesnius nei minimaliai nurodyta G.657.A1, ir prieš galutinį sujungimą atlikite optinę apžiūrą ir valymą. Naudokite įtempimo sumažinimo priemones ir tinkamą kabelių valdymą paskirstymo skyduose, kad išvengtumėte jungčių ir skaidulų apkrovos.
