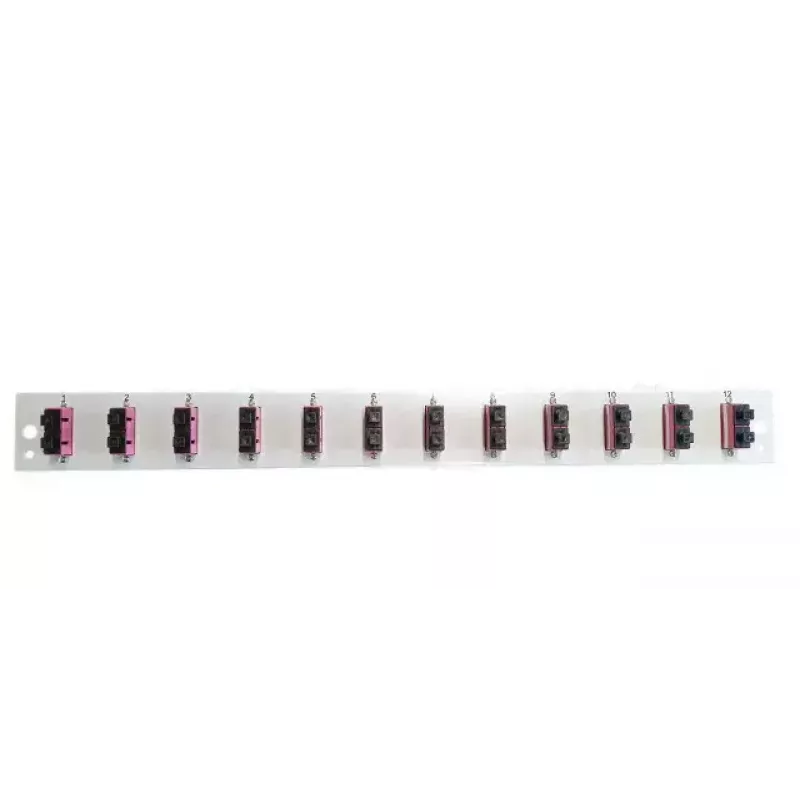

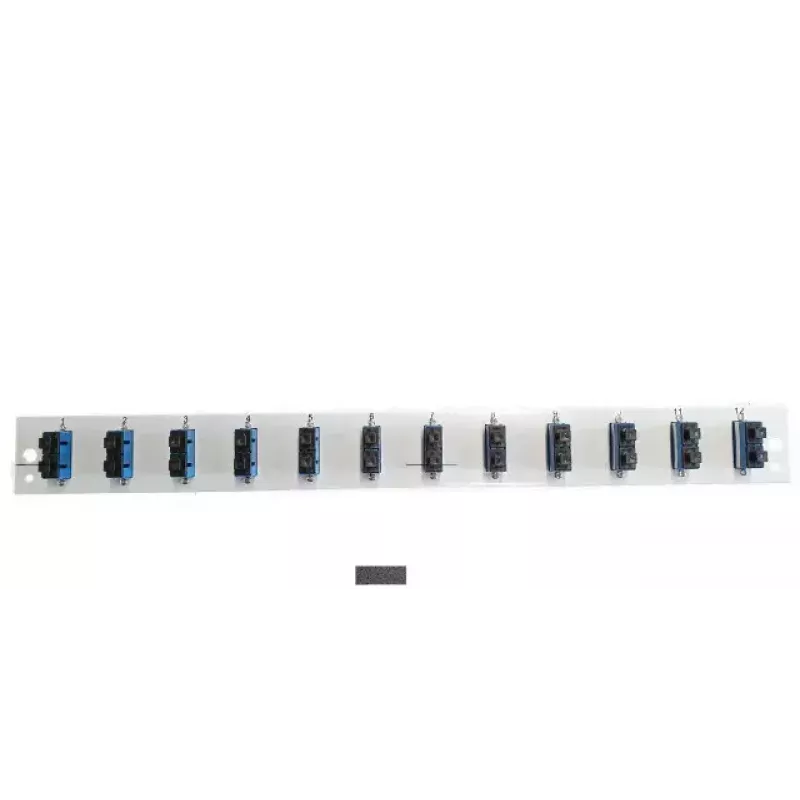

Pataisų panelės priedas EFB Elektronik SB-FP-12SC-D-V-OM4 — 1U stovo montavimas, 432×13×43,5 mm, pilka

EFB Elektronik SB-FP-12SC-D-V-OM4 yra 1U priekinės panelės priedas, skirtas 19" sujungimo dėžutėms, talpinantis 12 SC dvipusių adapterių. Panelė skirta montuoti į stovą, yra pilkos spalvos ir kompaktiškų matmenų (plotis 432 mm, aukštis 43,5 mm, gylis 13 mm). Ji suderinama su OM3, OM4 ir OS2 šviesolaidžių kategorijomis ir veikia kaip sąsaja SC dvipusėms jungtims uždarose sujungimo ar paskirstymo dėžutėse.

Privalumai

Priekinė panelė užtikrina standartizuotą 19" 1U montavimo formatą tvarkingam terminavimui ir priekinei prieigai prie SC dvipusių jungčių. Jos pilka metalinė konstrukcija garantuoja patvarų montavimo paviršių ir tvarkingą išvaizdą stovuose. Suderinamumas su OM3, OM4 ir OS2 šviesolaidžių kategorijomis leidžia naudoti daugiamodžiuose ir vienmodžiuose tinkluose. Panelės matmenys atitinka įprastus stovo ir sujungimo dėžučių įrenginius, supaprastindami integraciją.

Tinka

• Galinės ar priekinės prieigos sujungimo dėžutėms, kurioms reikia SC dvipusių terminavimų
• Duomenų centrų pataisymo ir šviesolaidžių paskirstymo panelėms
• Telekomunikacijų stovams su laisva 1U erdve
• Įrenginiams, naudojantiems OM3, OM4 daugiamodžius ar OS2 vienmodžius šviesolaidžius

Pagrindinės specifikacijos

• Gamintojas: EFB Elektronik
• Modelis / MPN: SB-FP-12SC-D-V-OM4
• EAN: 4049759258566
• Montavimas į stovą: 19", 1U
• Adapterio tipas: 12 × SC dvipusis
• Šviesolaidžių kategorijos: OM3, OM4, OS2
• Spalva: Pilka
• Matmenys (P×A×G): 432 × 43,5 × 13 mm

Kaip naudoti

Įdiekite panelę į standartinę 19" stovo erdvę, kurios aukštis 1U, naudodami tinkamus stovo varžtus. Įstatykite SC dvipusius adapterius į panelės išpjovas, jei jie dar neįdiegti, tada nukreipkite ir pritvirtinkite vidinius šviesolaidžių sujungimus arba „pigtail“ laidus sujungimo dėžutės viduje. Prijunkite pataisų laidus prie priekyje esančių SC dvipusių jungčių, kad būtų prieiga iš priekinės panelės. Užtikrinkite tinkamus šviesolaidžių lenkimo spindulius ir įtempimo sumažinimą, tiesdami kabelius, kad išlaikytumėte ryšio našumą.

Rekomendacijos

Naudokite šią priekinę panelę su suderinamais SC dvipusiais adapteriais ir laikykitės standartinių šviesolaidžių tvarkymo procedūrų: venkite staigių lenkimų, laikykite jungtis švarias ir patikrinkite šviesolaidžių kategorijų atitikimą (OM3/OM4 daugiamodžiams, OS2 vienmodžiams) tarp pataisų laidų ir įdiegtų kabelių.
