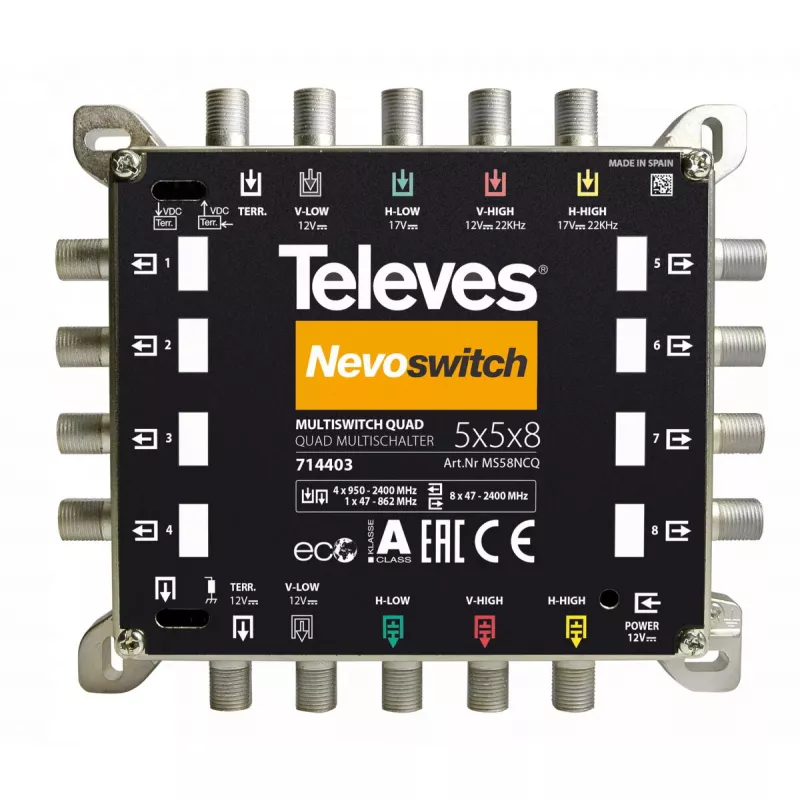

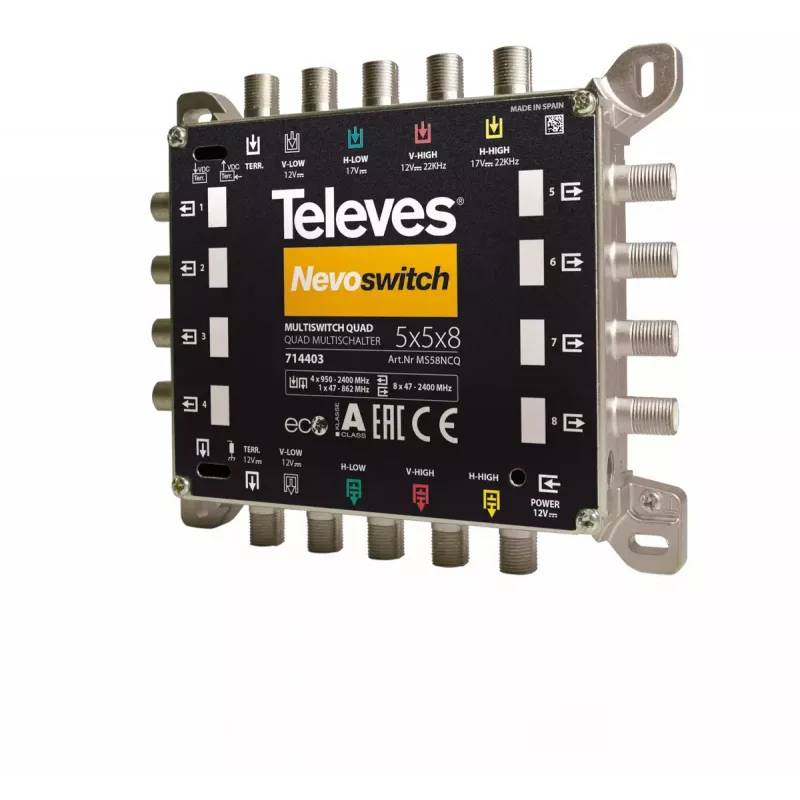

Palydovinis multisvičius Televes 714403 5 įėjimai 13 išėjimų

„Televes 714403“ multisvičius (modelis MS58NCQ) yra pakopinis, keturgubai suderinamas palydovinis multisvičius, turintis 5 įėjimus (vieną antžeminį įėjimą ir keturias palydovines poliarizacijas) ir 13 naudotojo išėjimų. Jis palaiko 950–2400 MHz dažnių diapazoną ir yra tinkamas palydovinių ir antžeminių signalų paskirstymui gyvenamosiose bei nedidelėse komercinėse instaliacijose. Pridedamas 12 V maitinimo šaltinis (ref. 9916).

Privalumai

Šis multisvičius yra pakopinis ir gali veikti kaip terminalas (žvaigždinė topologija) arba būti sujungtas pakopiniu būdu naudojant paprastą jungiklį. Jis generuoja 22 kHz toną, kad būtų suderinamas su bet kokiu LNB, įskaitant QUAD LNB, ir palaiko nuotolinį maitinimą per VL liniją. Įrenginys leidžia DC cirkuliaciją iš įėjimų aukštyn ir apima aktyvųjį antžeminį kelią bei jungiklį, skirtą tiekti maitinimą antžeminiams priešstiprintuvams arba leisti srovės cirkuliaciją. Kompaktiški matmenys (137 × 29 × 121 mm) ir mažas srovės vartojimas (40 mA) supaprastina montavimą įvairiose sąrankose.

Tinka

• Gyvenamųjų patalpų palydoviniam paskirstymui keliems imtuvams
• Mažoms komercinėms arba kelių kambarių instaliacijoms
• Sąrankoms, kuriose reikalingas multisvičių pakopinis sujungimas
• Sistemoms, naudojančioms QUAD LNB ar kitus 4 polių LNB

Pagrindinės specifikacijos

• Modelis: Televes 714403 (MS58NCQ)
• Įėjimai: 5 (4 palydovinės poliarizacijos + 1 antžeminis)
• Išėjimai: 13 naudotojo išėjimų
• Dažnių diapazonas: 950–2400 MHz

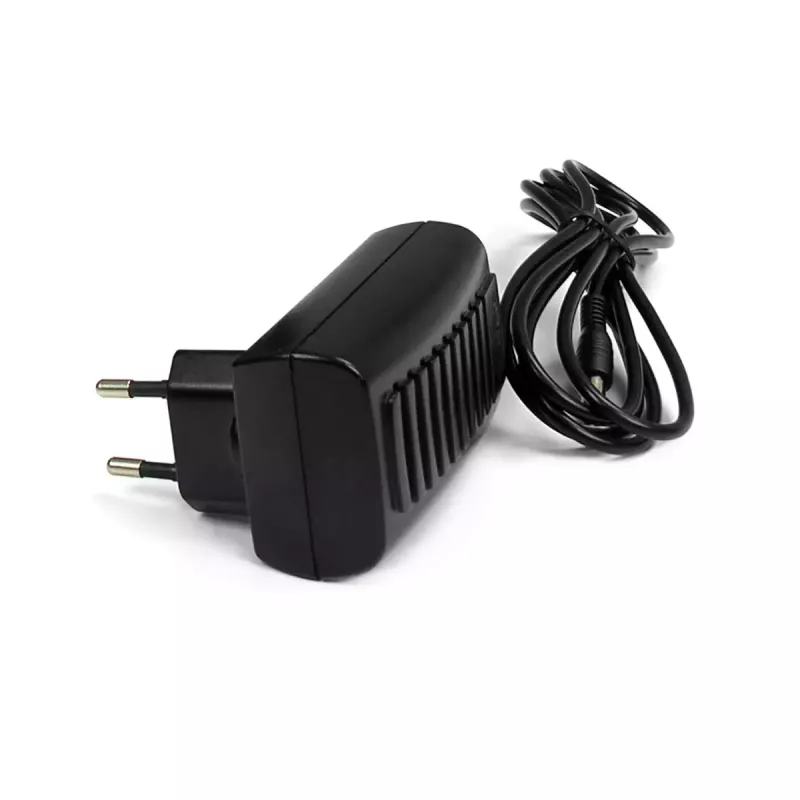

• Įėjimo įtampa: 12 V (maitinimo šaltinis ref. 9916 pridedamas)
• Įtampos diapazonas: 92–105 dBµV
• Srovės vartojimas: 40 mA
• Matmenys: 137 × 29 × 121 mm
• EAN: 8424450172865

Kaip naudoti

Sumontuokite multisvičių šalia antenos paskirstymo taško ir prijunkite keturis palydovinius LNB išėjimus bei antžeminę anteną prie atitinkamų įėjimų. Prijunkite pridedamą 12 V maitinimo šaltinį prie įrenginio. Nustatykite įrenginį kaip terminalą žvaigždinėje topologijoje arba nustatykite paprastą jungiklį, kad įgalintumėte pakopinį veikimą jungiant papildomus multisvičius. Naudokitės 22 kHz tono ir VL nuotolinio maitinimo funkcijomis, kaip reikalauja prijungti LNB ir imtuvai. Užtikrinkite, kad DC cirkuliacijos nustatymai atitiktų instaliacijos maitinimo reikalavimus.

Rekomendacijos

Įrenkite multisvičių sausoje, vėdinamoje vietoje ir naudokite kokybiškus koaksialinius kabelius bei jungtis. Prieš baigdami instaliaciją, patikrinkite LNB ir imtuvų suderinamumą su 22 kHz tonu ir VL nuotoliniu maitinimu.
