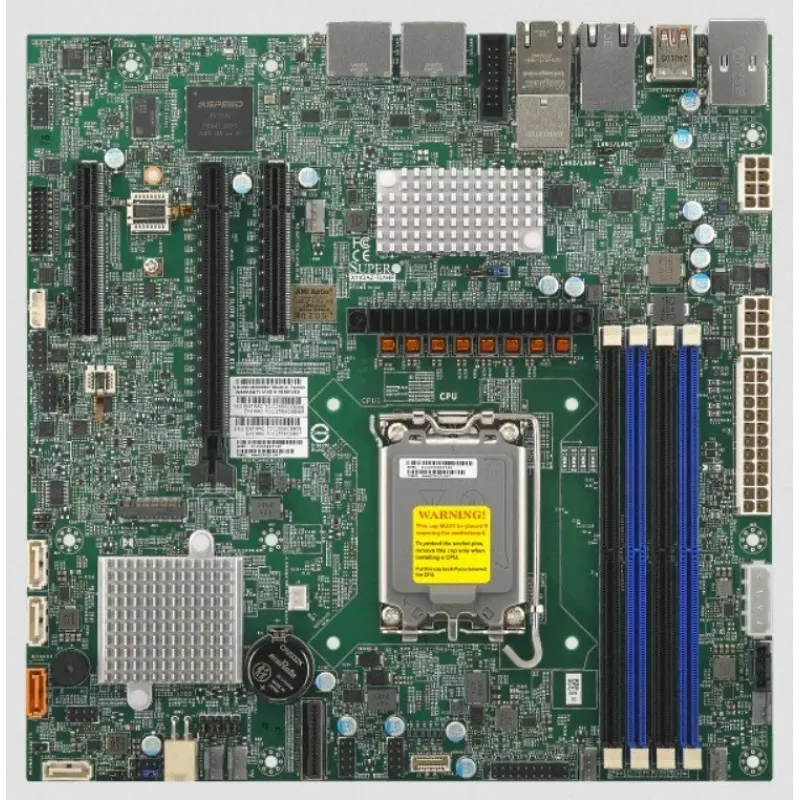

Pagrindinė plokštė Supermicro X14SAZ-TLN4F, lizdas 1851, Intel mikroschemų rinkinys, Micro-ATX, 4x DIMM DDR5, iki 256 GB, 2x 2.5Gb LAN, IPMI

Supermicro X14SAZ-TLN4F yra mikro-ATX serverio pagrindinė plokštė su lizdu 1851 ir Intel mikroschemų rinkiniu, suderinama su Intel Core Ultra (2 serija) procesoriais iki 24 branduolių. Ji palaiko keturis DDR5 DIMM lizdus su ECC ir ne‑ECC atmintimi iki 256 GB, veikiančia iki 5600 MHz dažniu, turi du 2,5 Gb Ethernet prievadus su Intel I226‑LM valdikliu ir specialų IPMI LAN prievadą, taip pat kelias vaizdo ir USB išvestis, skirtas valdymui ir prijungimui. Saugojimo ir plėtros funkcijos apima keturias SATA III jungtis, TPM antraštę ir įvairias vidines nuosekliąsias antraštes. Plokštė skirta veikti aplinkos temperatūroje nuo 0 iki 60 °C; užtikrinkite tinkamą ventiliaciją, kad išvengtumėte perkaitimo.

Privalumai

Ši pagrindinė plokštė sujungia kompaktišką mikro‑ATX formos faktorių su serverio klasės funkcijomis, tokiomis kaip IPMI nuotolinis valdymas, dvigubi 2,5 Gb LAN prievadai, užtikrinantys didesnį tinklo pralaidumą, UEFI AMI BIOS su ACPI 6.5 ir SMBIOS 3.7 palaikymu bei lanksčios atminties parinktys (ECC ir ne‑ECC DDR5). Gausus galinių jungčių rinkinys, įskaitant kelis USB 3.2 Gen2 Type‑A prievadus, HDMI, DisplayPort ir VGA, supaprastina vietinio konsolės priėjimą ir išorinių įrenginių prijungimą.

Tinka

• Kompaktiškiems rack arba bokštiniams serveriams, skirtiems virtualizacijai ar skaičiavimo užduotims
• Tinklo įrenginiams ir kraštiniams serveriams, kuriems reikia 2,5 Gb ryšio ir nuotolinio valdymo
• Darbo krūviams, kuriems reikia patikimų atminties konfigūracijų su ECC arba ne‑ECC DDR5 iki 256 GB

Pagrindinės specifikacijos

• CPU palaikymas: lizdas 1851, suderinamas su Intel Core Ultra (2 serija), iki 24 branduolių
• Formos faktorius: mikro ATX (244 x 244 mm)
• Atmintis: 4 × DDR5 DIMM lizdai, ECC ir ne‑ECC, iki 256 GB, palaikoma iki 5600 MHz, 1,1 V
• LAN: 2 × 2,5 Gigabit Ethernet (Intel I226‑LM) ir IPMI LAN
• Saugykla: 4 × SATA III jungtys
• Vidinės jungtys: TPM jungtis, 2 nuosekliojo prievado antraštės
• Galinės jungtys: 6 × USB 3.2 Gen2 Type‑A, 4 × USB 2.0, 2 × RJ‑45 LAN, IPMI LAN, 2 × DisplayPort, 2 × HDMI, 1 × VGA, 2 × nuoseklieji prievadai
• BIOS ir valdymas: UEFI AMI BIOS, ACPI versija 6.5, SMBIOS versija 3.7
• Darbo sąlygos: 0–60 °C; laikymo –40–85 °C; darbo drėgmė 10–85%; laikymo drėgmė 10–95%
• Matmenys (P×G): 244 × 244 mm

Kaip naudoti

Įdiekite X14SAZ‑TLN4F į suderinamą mikro‑ATX korpusą su lizdo 1851 procesoriumi iš palaikomos Intel Core Ultra (2 serija) šeimos ir užpildykite DDR5 DIMM lizdus pagal pagrindinės plokštės vadovą. Prijunkite maitinimą, saugojimo įrenginius prie SATA III prievadų ir tinklo kabelius prie 2,5 Gb LAN ir IPMI prievadų pagal poreikį. Konfigūruokite BIOS/UEFI nustatymus per UEFI AMI sąsają: paleidimo tvarką, atminties parametrus (ECC įjungimas/išjungimas) ir ACPI valdymą. IPMI sąsają naudokite nuotoliniam stebėjimui ir valdymui, kai ji prieinama.

Rekomendacijos

Užtikrinkite pakankamą oro srautą korpuse ir aušinimą, kad aplinkos darbo temperatūra išliktų tarp 0 ir 60 °C; tinkama ventiliacija sumažina terminio throttlingo ar aparatinės įrangos pažeidimo riziką. Laikykitės ESD atsargumo priemonių tvarkydami plokštę ir vadovaukitės Supermicro montavimo vadovu dėl teisingo atminties įdėjimo ir trumpiklių/antraščių nustatymų.
