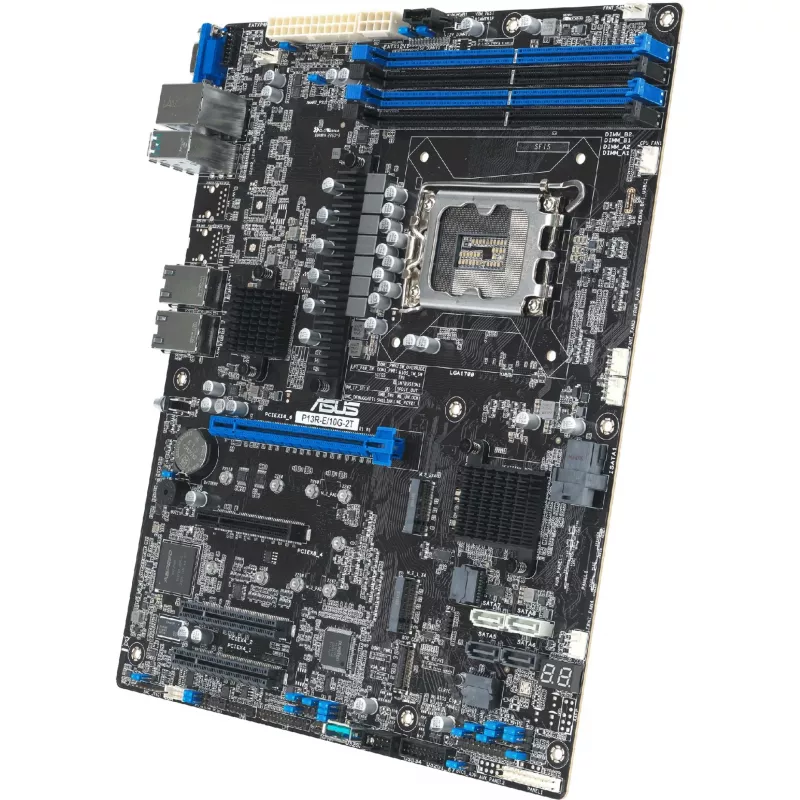

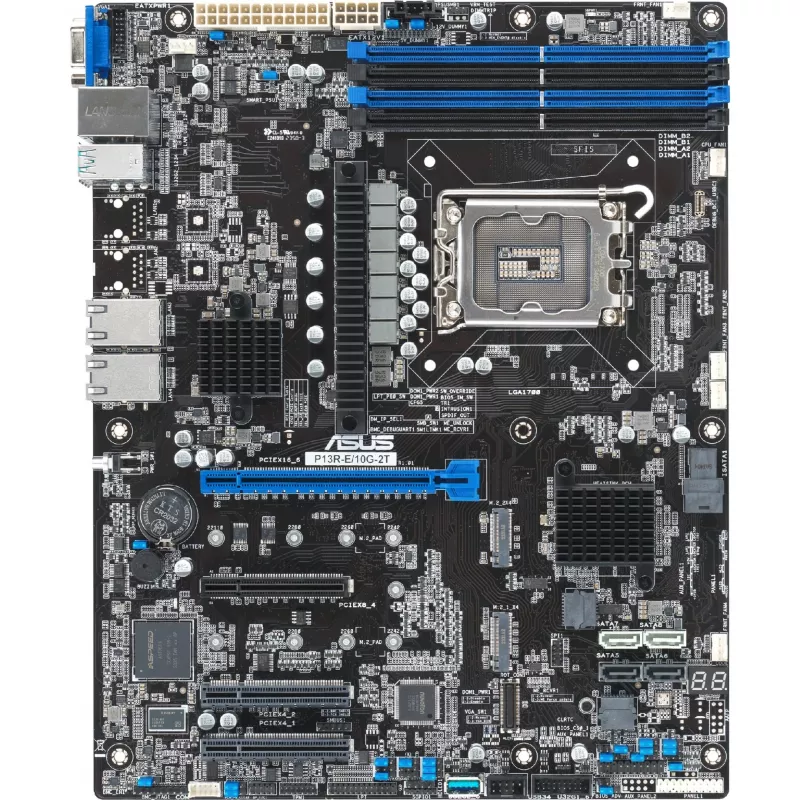

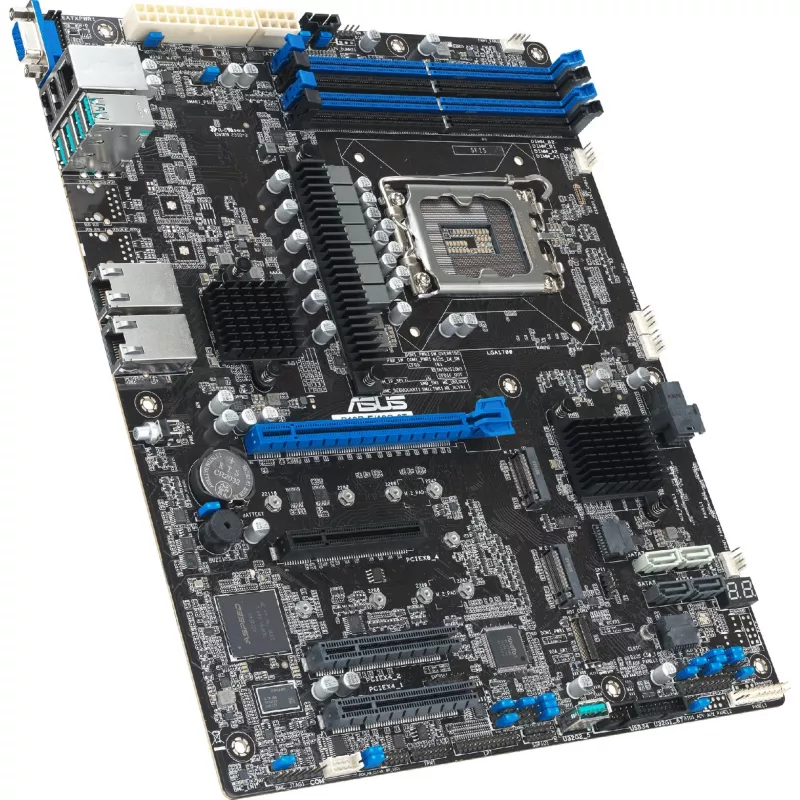

Serverinė pagrindinė plokštė ASUS P13R-E/10G-2T LGA 1700 ATX, Intel lustų rinkinys, DDR5 ECC UDIMM, 4x DIMM, 2x 10Gb RJ-45, 8x SATA III, 2x M.2

ASUS P13R-E/10G-2T yra ATX serverinė pagrindinė plokštė su LGA 1700 lizdu ir Intel lustų rinkiniu. Ji palaiko Intel® Pentium® serijos procesorius ir turi integruotą Aspeed AST2600 grafiką su 64 MB specialios integruotos grafikos atminties. Plokštė priima iki 128 GB DDR5 ECC UDIMM atminties per keturis DIMM lizdus dviejų kanalų konfigūracijoje ir palaiko atminties taktinį dažnį iki 3600 MT/s. Saugyklos parinktys apima aštuonis SATA III prievadus ir du M.2 lizdus, bendrai palaikant iki dešimties diskų (HDD ir SSD). Galiniame I/O skydelyje yra du Ethernet RJ-45 prievadai (įskaitant 10Gb), keturi USB 3.2 Gen 2 Type-A prievadai, vienas VGA prievadas ir du USB 2.0 prievadai. Plokštė taip pat turi keletą vidinių jungčių ventiliatoriams, USB, TPM ir COM ryšiui ir telpa į standartinius ATX korpusus, kurių matmenys 305 × 244 mm.

Privalumai

Pagrindinė plokštė suderina LGA 1700 suderinamumą ir Intel serverio lustų rinkinį, kad palaikytų serverio lygio DDR5 ECC atmintį ir patikimą saugyklos išplečiamumą. Integruota Aspeed AST2600 grafika leidžia nuotolinį valdymą ir pagrindinį vaizdo išvestį be atskiros vaizdo plokštės. Keli didelės spartos tinklo prievadai, didelis SATA jungčių ir M.2 lizdų skaičius leidžia lanksčias saugyklos konfigūracijas, o gausios vidinės ventiliatorių ir maitinimo jungtys palaiko korpuso aušinimą ir sistemos stabilumą.

Tinka

• Mažų ir vidutinių įmonių serveriams
• Tinklo įrenginiams ir tinklų sietuvo įrenginiams, kuriems reikalingas 10Gb ryšys
• Saugyklos serveriams su keliais SATA ir M.2 diskais
• Sistemoms, kurioms reikalinga ECC atmintis duomenų vientisumui užtikrinti

Pagrindinės specifikacijos

• Formos faktorius: ATX — 305 × 244 mm
• CPU lizdas: LGA 1700; suderinamas su Intel Pentium serijos procesoriais
• Lustų rinkinio šeima: Intel serverio lustų rinkinys
• Atmintis: iki 128 GB DDR5 ECC UDIMM, 4 DIMM lizdai, dviejų kanalų, iki 3600 MT/s
• Integruota grafika: Aspeed AST2600 su 64 MB integruota atmintimi
• Saugykla: 8 × SATA III prievadai; 2 × M.2 lizdai; palaiko HDD ir SSD (bendrai iki 10 diskų)
• Išplėtimas: 1 × PCIe x16, 3 × PCIe x8
• Vidinis I/O: TPM jungtis; 1 × COM antraštė; keli ventiliatorių antraštės (įskaitant 6 korpuso ventiliatorių jungtis); vidinė USB 3.2 Gen 1 ir USB 3.2 Gen 2 Type-A antraštė(-s); maitinimo ventiliatoriaus jungtis
• Galinis I/O: 2 × RJ-45 Ethernet prievadai (įskaitant 10Gb), 4 × USB 3.2 Gen 2 Type-A, 1 × VGA (D-Sub), 2 × USB 2.0
• Darbo temperatūros: veikimo 10–50 °C; saugojimo −40–70 °C; saugojimo santykinė drėgmė 20–90%

Kaip naudoti

Įdiekite pagrindinę plokštę į ATX suderinamą korpusą ir pritvirtinkite naudodami standartines tvirtinimo kojeles. Įstatykite LGA 1700 suderinamą Intel Pentium CPU ir sumontuokite tinkamą LGA 1700 aušintuvą pagal aušintuvo gamintojo instrukcijas. Užpildykite iki keturių DDR5 ECC UDIMM modulių į rekomenduojamus dviejų kanalų lizdus. Prijunkite saugojimo įrenginius prie SATA III prievadų arba M.2 lizdų pagal poreikį ir prijunkite maitinimo jungtis iš maitinimo bloko. Naudokite galinius ir vidinius USB, COM, TPM ir ventiliatorių antraštes, kad prijungtumėte išorinius įrenginius, valdymo modulius ir korpuso ventiliatorius. Sukonfigūruokite BIOS/UEFI nustatymus CPU, atminčiai ir saugyklos funkcijoms prieš diegdami serveriui tinkamą operacinę sistemą.

Rekomendacijos

Norėdami užtikrinti duomenų vientisumą ir stabilumą, naudokite DDR5 ECC UDIMM modulius, sertifikuotus serveriams, nuolat atnaujinkite programinę-aparatinę įrangą ir BIOS bei užtikrinkite tinkamą korpuso oro srautą, kad veikimas atitiktų nurodytą 10–50 °C intervalą. Venkite sąlyčio su skysčiais ir drėgme, kad nesugadintumėte įrangos.
