Pagrindinė plokštė Mikrotik L11UG-5HAXD Wi-Fi 5 802.11ac

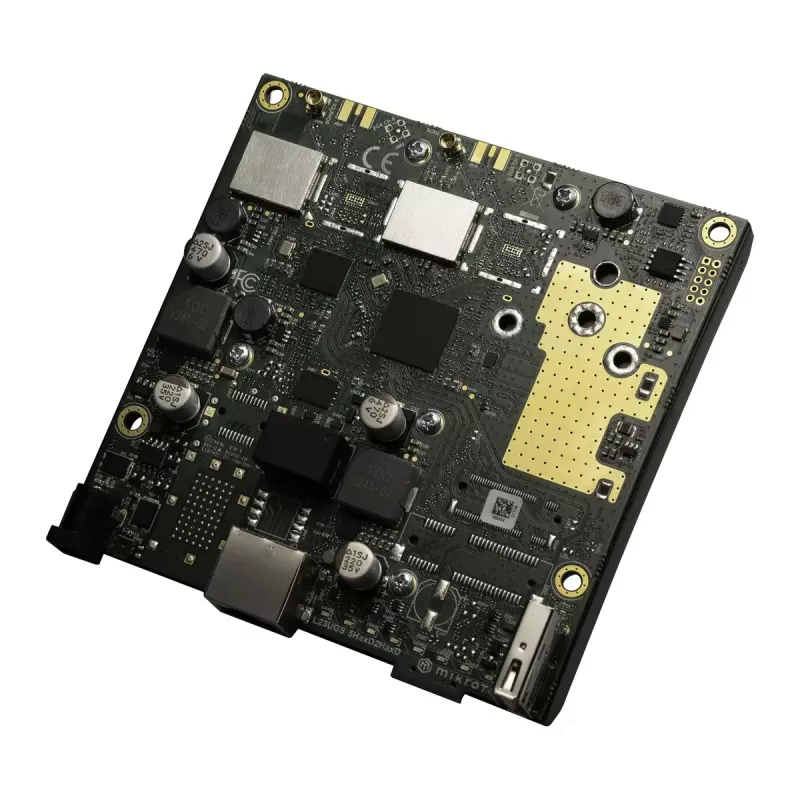

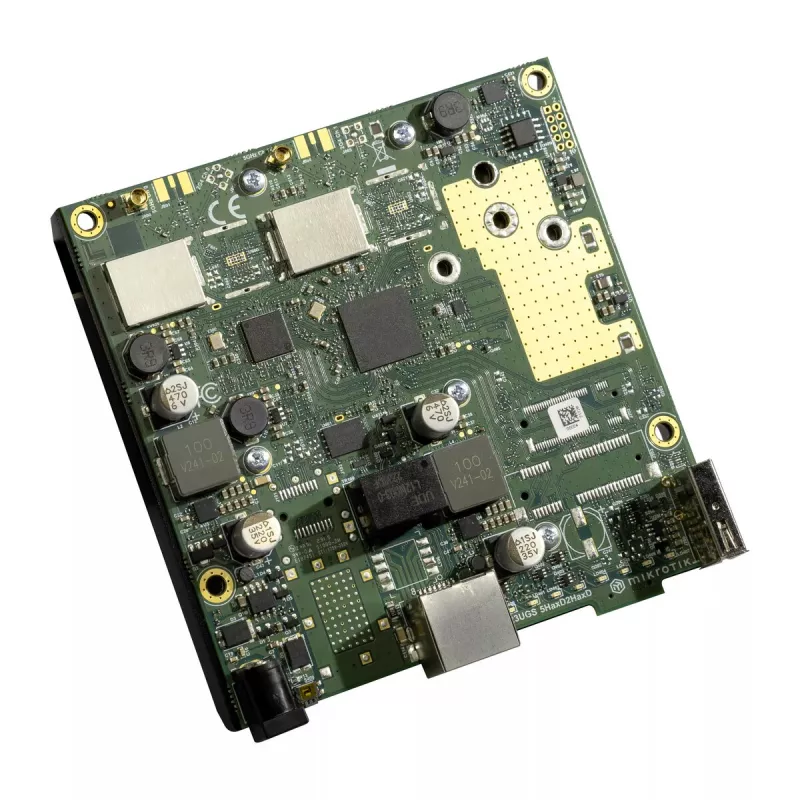

Mikrotik L11UG-5HaxD pagrindinė plokštė yra kompaktiškas RouterBoard, skirtas nebrangiems lauko CPE arba prieigos taškams kurti. Ji maitinama Qualcomm Maple ARM architektūros procesoriaus su 256 MB RAM, turi USB Type-A prievadą saugojimui arba išoriniams įrenginiams bei Gigabit Ethernet prievadą su PoE-in palaikymu. Plokštėje integruotas Wi‑Fi 5 (802.11ac) radijo modulis su MMCX jungtimis išorinėms antenoms ir garsinio signalo išvestis aliarmams arba pasirinktiniams signalams.

Privalumai

Plokštė jungia modernų ARM architektūros procesorių ir Wi‑Fi 5 radijo modulį mažame korpuse, siūlydama Gigabit Ethernet ir USB jungtis bei PoE-in lanksčiam maitinimo variantui. MMCX antenų jungtys leidžia naudoti išorines įvairiakryptes arba kryptines antenas, pritaikant aprėpties zoną. Ankstesnių RB serijos plokščių suderinami aliuminiai korpusai suteikia daugkartinį korpuso variantą lauko įrenginiams.

Tinka

• Nebrangiems lauko CPE ir kliento įrangai
• Lauko arba vidaus prieigos taškams su išorinėmis antenomis
• Mažiems tinklo projektams, pvz., kioskams, prekybos automatams, bilietų stotelėms ir bankomatams
• Pritaikytiems maršruto parinktuvams arba belaidžiams tiltams

Pagrindinės specifikacijos

• Wi‑Fi standartas: Wi‑Fi 5 (802.11ac)
• Procesorius: Qualcomm Maple, ARM architektūra
• RAM: 256 MB
• Ethernet: Gigabit Ethernet su PoE-in palaikymu (18–28 V PoE)
• USB: USB Type-A prievadas
• Maitinimas: DC įvestis 12–28 V, maksimalus energijos suvartojimas iki 15 W
• Antenų jungtys: MMCX išorinėms antenoms

Kaip naudoti

Įstatykite L11UG-5HaxD į tinkamą korpusą ir prijunkite Gigabit Ethernet prievadą duomenims bei PoE maitinimui arba pateikite DC maitinimą palaikomos įtampos ribose. Prijunkite išorines antenas per MMCX jungtis pagal pageidaujamą aprėptį: įvairiakryptės antenos plačiai zonai arba kryptinės antenos tolimiems nuotoliams. Naudokite USB Type-A prievadą papildomai saugyklai arba palaikomiems išoriniams įrenginiams ir konfigūruokite plokštę per MikroTik RouterOS, nustatant AP, CPE arba tilto režimus. Garsinio signalo išvestį galima sukonfigūruoti aliarmams arba pasirinktiniams pranešimams.

Rekomendacijos

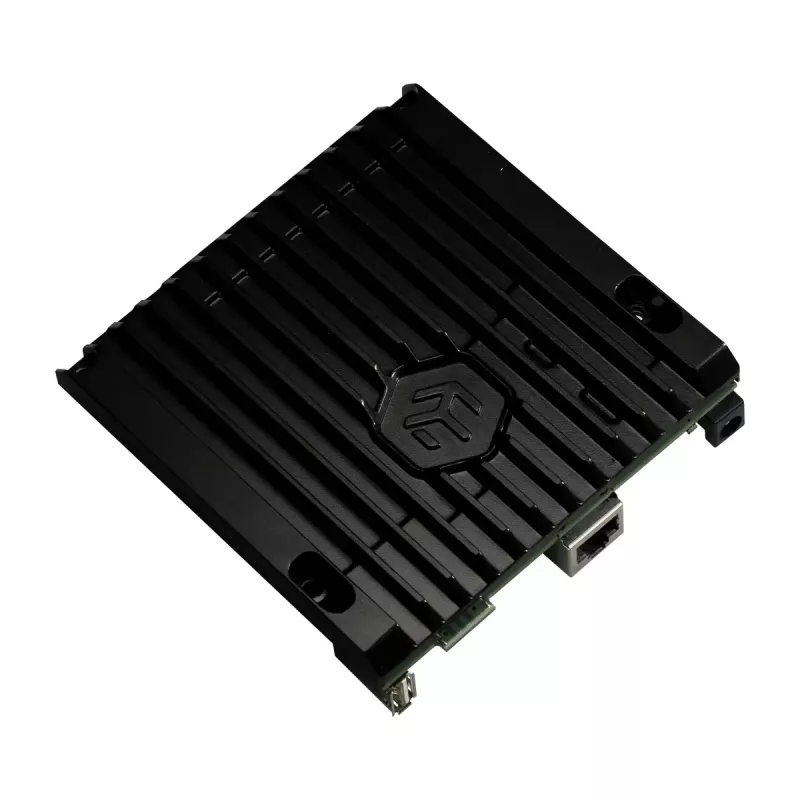

Lauko diegimui įrenkite plokštę į atsparų oro sąlygoms aliuminį korpusą ir pasirinkite anteną, tinkamą numatomam atstumui. Užtikrinkite, kad PoE įtampa ir DC įvestis atitiktų nurodytus diapazonus, ir patikrinkite ventiliaciją šilumai išsklaidyti nuolatinio veikimo metu. Esant galimybei naudokite suderinamus RB serijos korpusus, kad supaprastintumėte diegimą ir sumažintumėte atliekų.
