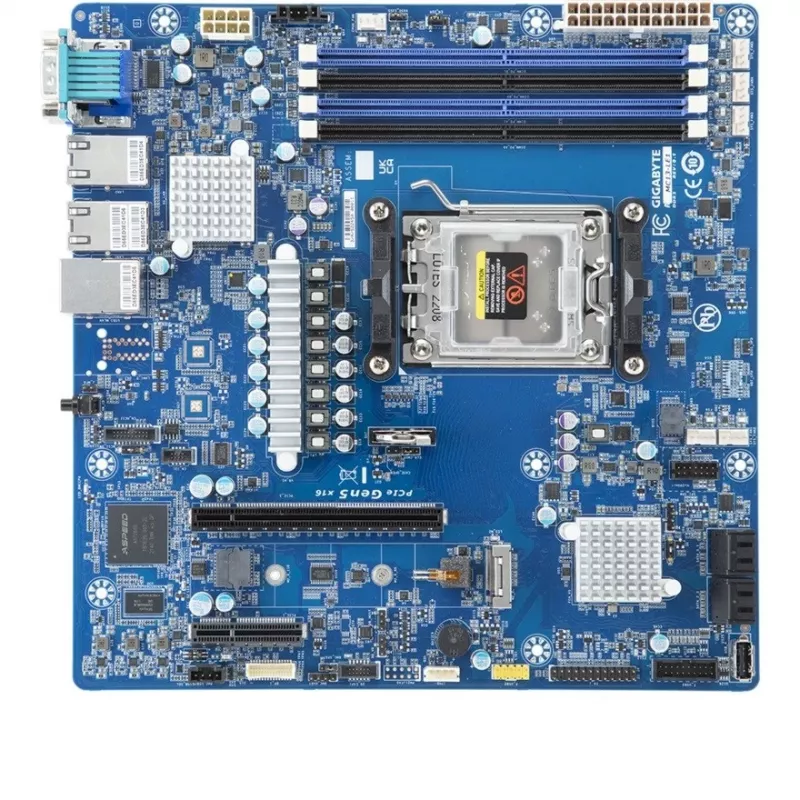

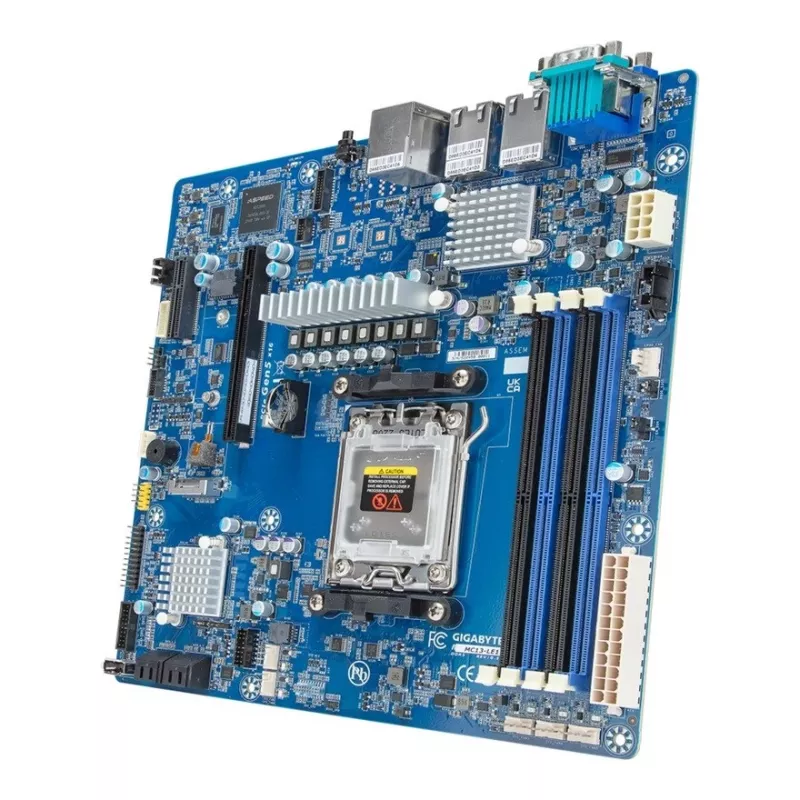

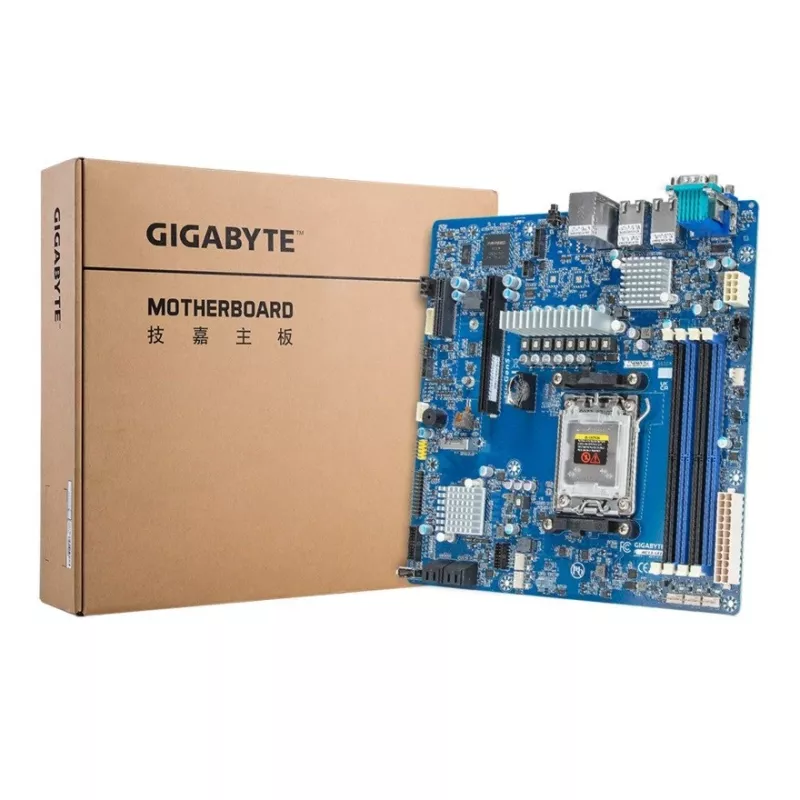

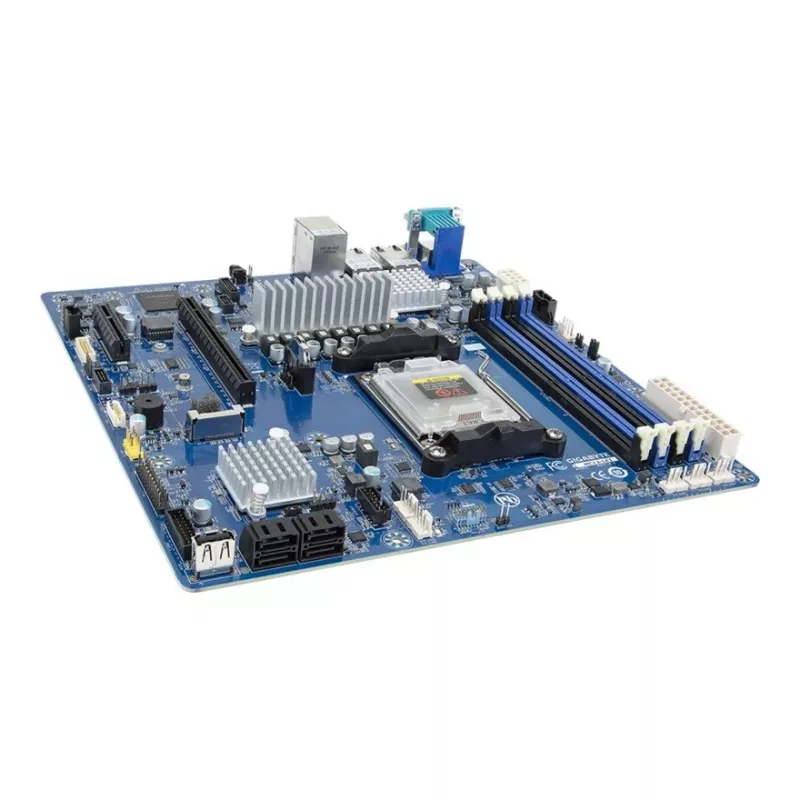

Pagrindinė plokštė GIGABYTE MC13-LE1 B650E microATX, skirta AMD AM5 (Ryzen 7000/9000, DDR5, 4x DIMM, 10Gb LAN, 2x RJ-45, 4x SATA III, M.2, RAID)

GIGABYTE MC13-LE1 yra microATX pagrindinė plokštė, pagrįsta AMD B650E mikroschemų rinkiniu, skirta Socket AM5 procesoriams. Ji palaiko AMD Ryzen 7000 serijos procesorius ir suderinamus AM5 procesorius, siūlo dviejų kanalų DDR5 atmintį keturiuose DIMM lizduose su ECC ir ne ECC suderinamumu bei teikia įvairias jungčių ir saugojimo galimybes, skirtas serveriams ir darbo stotims.

Privalumai

Plokštė turi PCIe Gen5 x16 ir PCIe Gen4 x4 išplėtimo lizdus šiuolaikinėms papildomoms kortoms, integruotą 10 gigabitų eternetą su dviem RJ-45 prievadais bei M.2 ir SATA III saugojimo palaikymą su RAID 1 galimybe. Joje yra daug vidinių jungčių, tokių kaip USB 3.2 Gen2x2, USB 3.2 Gen1, USB 2.0, penkios korpuso ventiliatorių antraštės ir standartinės ATX maitinimo jungtys, išlaikant kompaktišką microATX formos faktorių.

Tinka

• Kompaktiškų serverių ar darbo stočių kūrimui
• AMD Ryzen 7000 serijos stalinių kompiuterių sistemoms
• Sistemoms, kurioms reikia 10Gb eterneto ryšio
• Saugojimo konfigūracijoms, naudojančioms M.2 ir SATA diskus su RAID 1

Pagrindinės specifikacijos

• Mikroschemų rinkinys: AMD B650E
• Formos faktorius: microATX (244 × 244 mm)
• Procesoriaus lizdas: Socket AM5, vieno procesoriaus palaikymas
• Palaikomi procesoriai: AMD Ryzen 7000 serija (suderinami su AM5)
• Atmintis: 4 × DDR5 DIMM lizdai, dviejų kanalų, iki 4000 MT/s, ECC ir ne ECC palaikymas
• Tinklas: integruotas 10 gigabitų eternetas, 2 × RJ-45 LAN prievadai
• Saugojimo sąsajos: M.2 ir 4 × SATA III prievadai, RAID 1 palaikymas
• Išplėtimas: 1 × PCIe Gen5 x16 lizdas, 1 × PCIe Gen4 x4 lizdas
• Vidinė I/O: 1 × USB 3.2 Gen2x2 jungtis, 1 × USB 3.2 Gen1 antraštė, 2 × USB 2.0 antraštės, 5 × korpuso ventiliatorių jungtys, procesoriaus ventiliatoriaus jungtis, 24 kontaktų ATX maitinimas
• Galinė I/O: 2 × USB 3.2 Gen1 Type-A prievadai, VGA (D-Sub), COM prievadas, valdymo LAN prievadas, 2 × RJ-45 eternetas
• Palaikoma OS: Windows 11 x64

Kaip naudoti

Įdiekite suderinamą Socket AM5 procesorių ir užpildykite iki keturių DDR5 DIMM pagal pagrindinės plokštės instrukciją, kad įjungtumėte dviejų kanalų atmintį. Prijunkite 24 kontaktų ATX ir procesoriaus maitinimo jungtis, prijunkite saugojimo įrenginius prie M.2 lizdų arba SATA III prievadų ir, jei reikia, sukonfigūruokite RAID 1 BIOS. Išplėtimo kortoms naudokite PCIe Gen5 x16 arba Gen4 x4 lizdus, o tinklo ir periferinius kabelius prijunkite prie galinių I/O prievadų. Įsitikinkite, kad korpuso ventiliatoriai prijungti prie numatytų antraščių, kad būtų užtikrintas tinkamas aušinimas.

Rekomendacijos

Neardykite pagrindinės plokštės, kad išvengtumėte pažeidimų ir garantijos praradimo. Vykdykite pagrindinės plokštės instrukciją dėl procesoriaus aušintuvo montavimo, atminties įdiegimo tvarkos ir BIOS nustatymų, kad užtikrintumėte stabilų veikimą.
