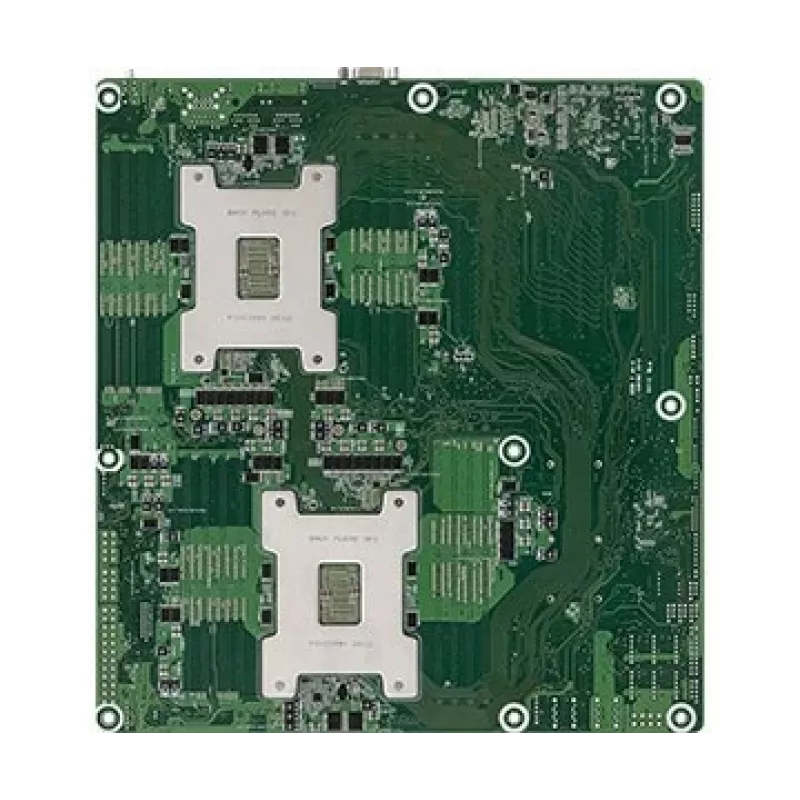

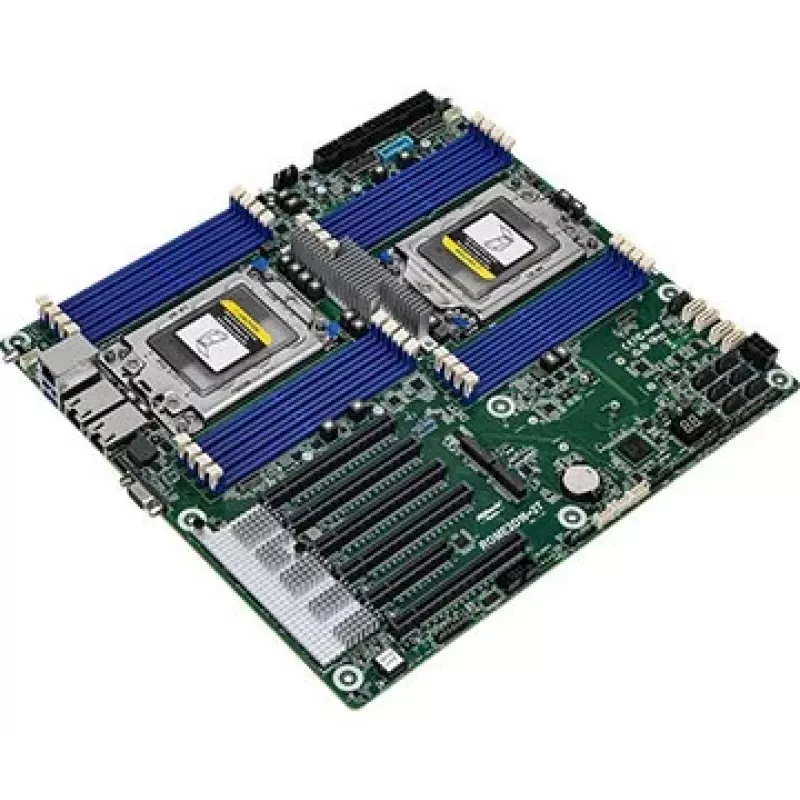

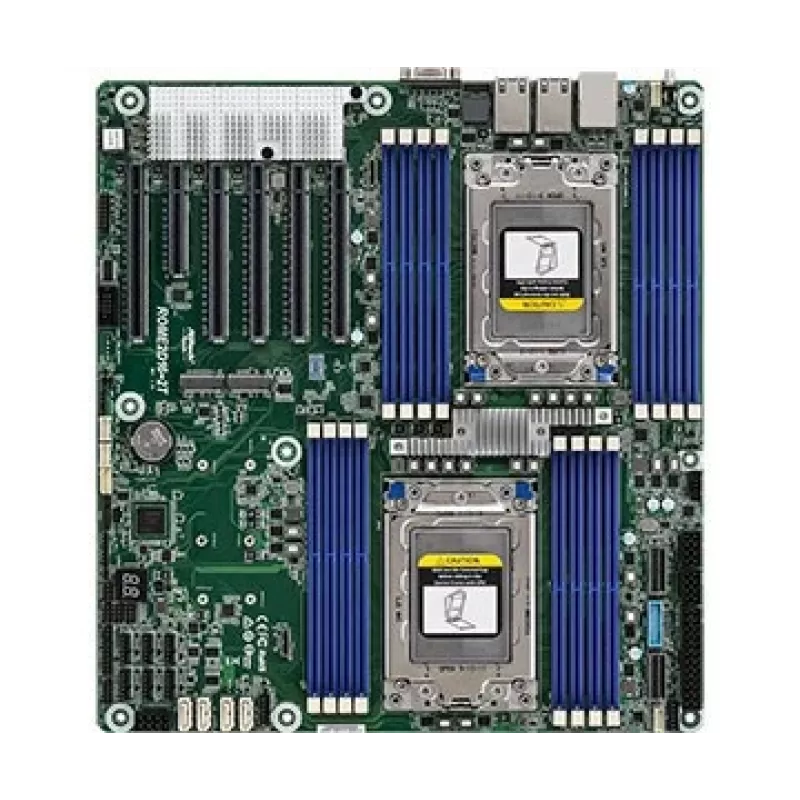

Pagrindinė plokštė ASRock ROME2D16-2T LGA 4094 EEB, dviejų lizdų, 16 DIMM DDR4, 3,2 TB RDIMM, 5x PCIe x16 Gen4, 16x SATA III

ASRock ROME2D16-2T yra EEB serverio pagrindinė plokštė, skirta dviejų lizdų AMD EPYC 7003 procesoriams (LGA 4094). Ji palaiko iki dviejų procesorių, 16 DDR4 DIMM lizdų su maksimalia RDIMM talpa 3,2 TB esant 3200 MT/s, penkis PCIe x16 Gen4 lizdus, dvi M.2 jungtis ir 16 SATA III prievadų. Integruoti komponentai: AST2500 vaizdo plokštė, trys RJ-45 eterneto prievadai su Realtek RTL8211E valdikliu, keli ventiliatorių ir maitinimo lizdai, TPM antraštė ir AMI BIOS su SMBIOS 3.3.0 bei ACPI 6.3. Plokštė skirta naudoti stelažų ar darbo stočių serveriuose sausoje, vėdinamoje aplinkoje ir tinka EEB korpusams, kurių matmenys apytiksliai 305 × 330 mm.

Privalumai

Ši pagrindinė plokštė palaiko didelio tankio atminties konfigūracijas iki 3,2 TB RDIMM 16 DIMM lizdų ir dviejų AMD EPYC 7003 procesorių, užtikrinančių keičiamo masto skaičiavimus. Penki PCIe x16 Gen4 lizdai ir dvi M.2 sąsajos suteikia lanksčią plėtrą greitintuvams ir NVMe saugykloms, o 16 SATA III prievadų leidžia kurti didelės talpos HDD/SSD masyvus. Integruota AST2500 valdymo grafika, daug ventiliatorių jungčių ir TPM antraštė supaprastina serverio integravimą ir priežiūrą kontroliuojamoje aplinkoje.

Tinka

• Didelės atminties duomenų bazių serveriams
• Virtualizacijos mazgams ir hiperkonverguotai infrastruktūrai
• Intensyvių skaičiavimų darbo stočių ar stelažų serveriams su PCIe greitintuvais
• Saugyklų serveriams, naudojantiems kelis SATA III diskus ir NVMe M.2 įrenginius

Pagrindinės specifikacijos

• Formos faktorius: EEB (apytiksliai 305 mm plotis × 330 mm gylis)
• Procesoriaus palaikymas: dviejų lizdų AMD EPYC 7003 serijai (LGA 4094)
• Atmintis: 16 DIMM lizdų, DDR4-SDRAM, 3200 MT/s, maksimali RDIMM talpa 3,2 TB, 1,2 V
• Plėtra: 5 × PCIe x16 (Gen4), 2 × PCIe x8 lizdai
• Saugyklos sąsajos: 16 × SATA III, 2 × M.2
• Integruota grafika: AST2500
• Tinklo ryšys: 3 × RJ-45 eternetas (Realtek RTL8211E)
• I/O jungtys: 1 × COM, 1 × VGA, 2 × USB 3.2 Gen1 Type-A galiniame skydelyje
• Vidinės antraštės: procesoriaus ventiliatorius, maitinimo ventiliatorius, iki 8 korpuso ventiliatorių jungčių, TPM antraštė, 24 kontaktų ATX maitinimas, 1 × USB 3.2 Gen1 antraštė
• Aplinkos sąlygos: darbo temperatūra 10–35 °C; laikymo temperatūra −40–70 °C
• BIOS/Valdymas: AMI BIOS, SMBIOS 3.3.0, ACPI 6.3

Kaip naudoti

Įdiekite pagrindinę plokštę į suderinamą EEB korpusą ir prijunkite du AMD EPYC 7003 procesorius į LGA 4094 lizdus pagal procesoriaus ir aušintuvo gamintojo instrukcijas. Įdėkite atminties modulius į atitinkamus DIMM lizdus, kad būtų optimalus kanalų veikimas, ir prijunkite saugojimo įrenginius prie SATA III prievadų arba M.2 lizdų pagal poreikį. Prijunkite maitinimą per 24 kontaktų ATX jungtį ir reikiamus procesoriaus maitinimo įėjimus, prijunkite sistemos ventiliatorius prie numatytų antraščių, o LAN, VGA ir USB išorinius įrenginius – prie galinio I/O. Konfigūruokite BIOS nustatymus naudodami AMI sąsają ir patikrinkite SMBIOS/ACPI nustatymus savo serverio operacinei sistemai.

Šią pagrindinę plokštę naudokite tik sausoje, gerai vėdinamoje aplinkoje ir užtikrinkite tinkamą oro srautą bei aušinimą, kai įdėti keli procesoriai, didelio tankio atmintis ir plėtros kortelės.
