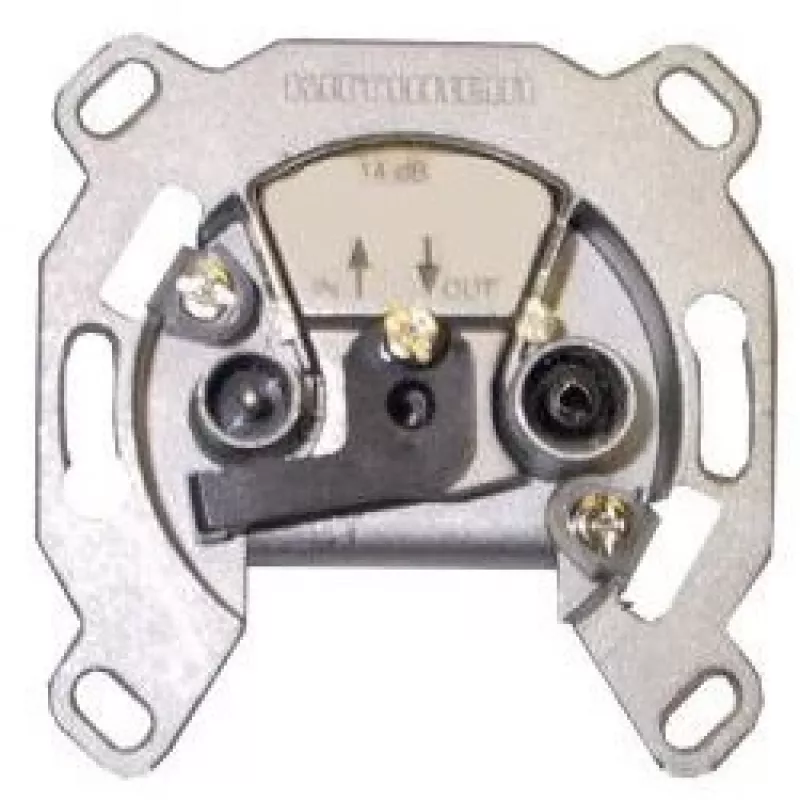

Outlet Box Kathrein ESD 52 sidabrinis

„Kathrein ESD 52“ sidabrinis išvado dėžutė yra kompaktiškas 2 prievadų antenos išvadas, skirtas signalo skirstymui palydovinės ir kabelinės televizijos įrenginiuose. Jis palaiko pralaidumo (loop‑through) funkciją ir nuolatinės srovės pralaidumą per TV/SAT liniją, apimdamas platų dažnių diapazoną nuo 47 iki 2400 MHz. Įrenginys yra patvariame sidabriniame korpuse ir skirtas patikimam signalo maršrutizavimui gyvenamosiose ir komercinėse sistemose.

Privalumai

Išvadas turi du išėjimo prievadus su pralaidumo galimybe, leidžiančią perduoti signalą toliau, tuo pačiu metu maitinant prijungtą įrenginį. Jis palaiko nuolatinės srovės pralaidumą TV/SAT linijoje, kad būtų galima maitinti nuotolinius įrenginius, pvz., LNB keitiklius. Įrenginys apima VHF/UHF ir palydovinius diapazonus iki 2400 MHz ir turi nurodytus jungties nuostolius VHF/UHF (14,5 dB) ir SAT (15 dB), užtikrinančius nuspėjamą veikimą signalo skirstyme. Jo kompaktiškas sidabrinis korpusas suteikia mechaninę apsaugą ir supaprastina montavimą ankštose erdvėse.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Montuokite „Kathrein ESD 52“ tinkamoje dėžutėje arba ant montavimo paviršiaus, laikydamiesi vietinių montavimo taisyklių. Prijunkite įeinančią antenos ar palydovinio signalo tiekties liniją prie įvado, o imtuvo ar skirstymo kabelius prijunkite prie dviejų išėjimo prievadų. Jei nuotoliniam LNB ar kitam įrenginiui reikia maitinimo per kabelį, įsitikinkite, kad skirstymo stiprintuvas arba maitinimo įterpiklis tiekia nuolatinę srovę, nes išvadas palaiko nuolatinės srovės pralaidumą. Patikrinkite, ar kabelių jungtys tvirtos, ir patikrinkite signalo lygius imtuvuose, kad įsitikintumėte, jog veikia tinkamai.

Rekomendacijos

Naudokite aukštos kokybės bendraašius kabelius ir tinkamai įvertintas F jungtis, kad sumažintumėte papildomus nuostolius. Ilgesniems kabelių trasoms arba įrenginiams su daugybe atšakų, po montavimo išmatuokite signalo lygius ir, jei reikia, pridėkite stiprinimą arba slopinimą, kad išlaikytumėte optimalų priėmimą.
