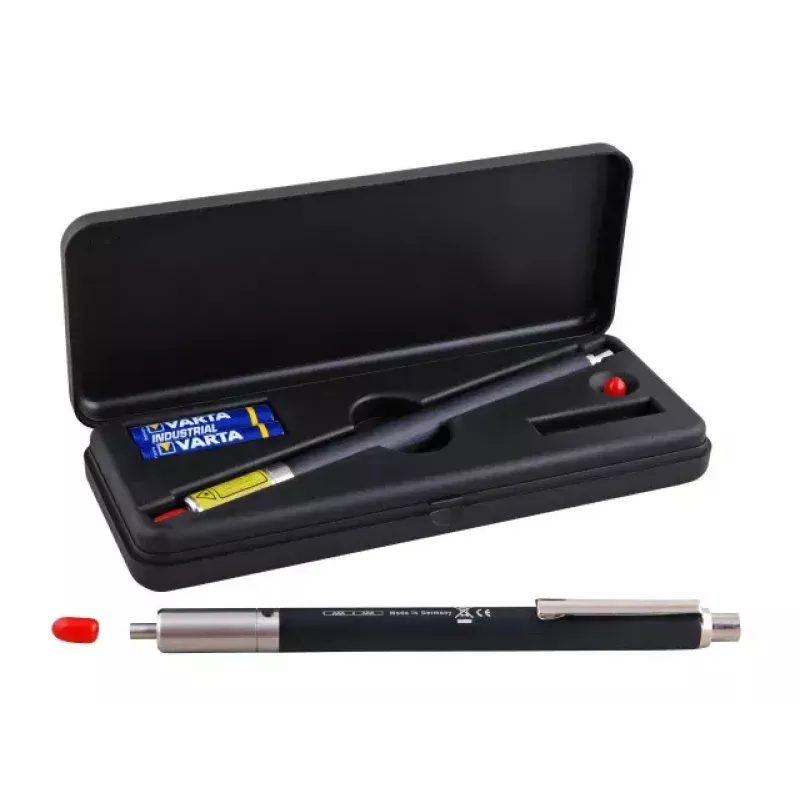

Optinių nuostolių tikrinimo rinkiniai EFB Elektronik 399900.1

EFB Elektronik 399900.1 vizualinis lokatorius yra kompaktiškas rankinis prietaisas, skirtas šviesolaidinių sistemų apžiūrai ir gedimų paieškai. Sukurtas kasdieniam naudojimui lauko sąlygomis, pramoninėje aplinkoje ir laboratorijose, juo tikrinami vienmodžiai ir daugiamodžiai šviesolaidžiai, nustatomi sugedę šviesolaidiniai komponentai bei padedama identifikuoti ir sujungti šviesolaidžius. Lokatorius veikia matomos raudonos šviesos 635 nm bangos ilgiu, o dėl didesnės šviesos galios veikimo atstumas siekia apie 5 km. Jis suderinamas su 2,5 mm ferulės jungtimis, įskaitant DIN, E2000, FC, SC ir ST.

Privalumai

Prietaisas skleidžia matomą raudoną 635 nm šviesą, kad būtų lengviau nustatyti gedimo vietą, turi kompaktišką ir nešiojamą formą, tinkamą naudoti lauke ir laboratorijoje, bei yra suderinamas su įprastomis 2,5 mm ferulės jungtimis (DIN, E2000, FC, SC, ST). Didesnė optinė galia leidžia atlikti bandymus maždaug 5 km atstumu.

Tinka

• Vizualiai gedimų paieškai vienmodžiuose ir daugiamodžiuose šviesolaidžiuose
• Šviesolaidinių jungčių ir sujungtų linijų tikrinimui ir identifikavimui
• Sugedusių šviesolaidinių komponentų apžiūrai lauke, pramonės objektuose ar laboratorijose

Pagrindinės specifikacijos

• Prekės ženklas: EFB Elektronik
• Modelis / MPN: 399900.1
• EAN: 4049759064068
• Bangos ilgis: 635 nm (matoma raudona)
• Suderinamos ferulės / jungtys: 2,5 mm ferulė — DIN, E2000, FC, SC, ST
• Apytikslis veikimo atstumas: iki 5 km
• Maitinimas: AAA šarminės baterijos
• Matmenys (P×G×A): 12 × 167 × 12 mm

Kaip naudoti

Įdėkite AAA šarmines baterijas, prijunkite vizualinį lokatorių prie šviesolaidinės jungties ar ferulės adapterio, atitinkančio jungties tipą, tada įjunkite prietaisą, kad skleistų matomą raudoną 635 nm šviesą. Vizualiai apžiūrėkite šviesolaidį per visą jo ilgį ir jungčių galus, kad aptiktumėte lūžius, lenkimus ar sugedusias sujungimo vietas. Naudokite prietaisą atskiriems šviesolaidžiams identifikuoti, kai sujungiate ar tiesiate šviesolaidines linijas.

Rekomendacijos

Nežiūrėkite tiesiai į šviesos šaltinį. Naudokite lokatorių tik su suderinamomis 2,5 mm ferulės jungtimis ir laikykitės standartinių šviesolaidžių tvarkymo ir saugos procedūrų. Tiksliems nuostolių matavimams naudokite atitinkamus kalibruotus OLTS prietaisus; šis vizualinis lokatorius skirtas identifikavimui ir gedimų paieškai, o ne tiksliam slopinimo matavimui.
