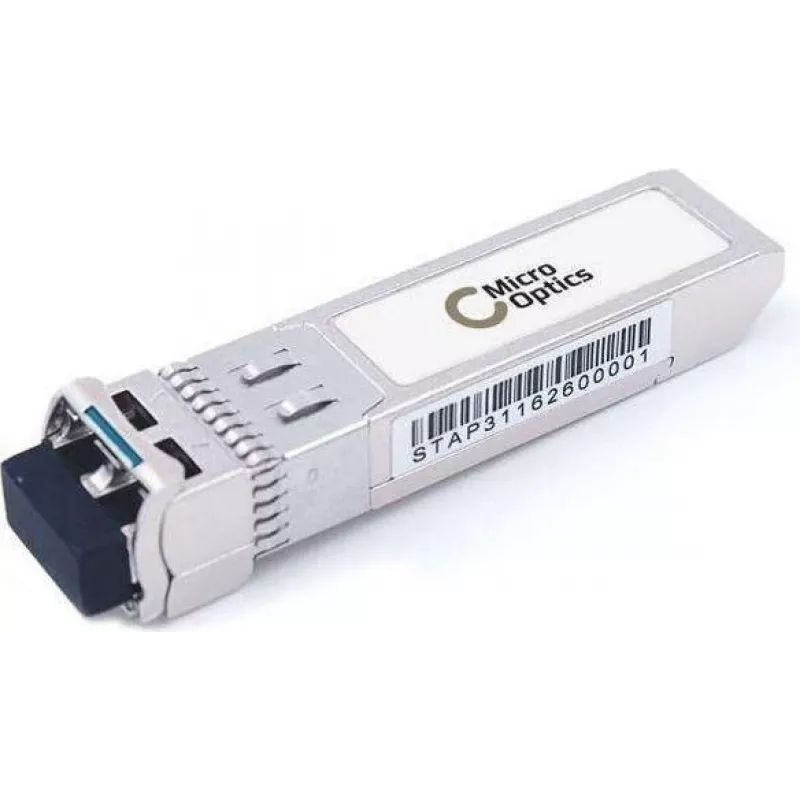

Optinis SFP modulis Lanview MO-UACC-OM-SFP10-1270

Lanview MO-UACC-OM-SFP10-1270 yra optinis SFP siųstuvo-imtuvo modulis, skirtas įdėti į komutatorių, maršrutizatorių ir medijos keitiklių SFP prievadus, kad būtų užtikrintas vienmodis šviesolaidinis ryšys. Modulis leidžia sukurti 10 km klasės optinį ryšį esant nominaliam 1270 nm bangos ilgiui, todėl tinklo įranga gali užmegzti arba atkurti šviesolaidines sąsajas nekeičiant priimančiojo įrenginio. Tiekiamas kaip vienas SFP modulis, jis suderinamas su įrenginiais, priimančiais standartinės SFP formos faktoriaus siųstuvus-imtuvus, ir palaiko karštojo prijungimo diegimą.

Privalumai

Šis optinis SFP modulis užtikrina paprastą suderinamumą su įprasta SFP palaikančia tinklo įranga ir palaiko karštojo keitimo įdiegimą, kad prastovos būtų minimalios. Kompaktiškas SFP formos faktorius tausoja korpuso prievadų vietą ir tuo pačiu suteikia šviesolaidžio sąsają duomenų, valdymo arba aukštynkryptėms sąsajoms. Sukurtas vienmodėms šviesolaidžio programoms esant nurodytam bangos ilgiui, jis suteikia patikimą fizinio sluoksnio parinktį tinklo segmentams išplėsti ilgesniais atstumais, nei leidžia variniai kabeliai.

Tinka

• Vienmodžių šviesolaidžio sąsajų tarp komutatorių ir maršrutizatorių kūrimui
• Sugedusių arba nesuderinamų SFP siųstuvų-imtuvų keitimui esamuose tinklo įrenginiuose
• Medijos keitiklių, optinių linijų kortų ir prieigos komutatorių prijungimui per šviesolaidį
• Diegimams, kuriems reikalingi taškas–taškas šviesolaidžio ryšiai iki tipinių trumpųjų nuotolių

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas formos faktorius, keičiamas)
• Optinis tipas: vienmodis šviesolaidis
• Bangos ilgis: 1270 nm (nominalus)
• Tipinė pasiekiama sritis: trumpi ir vidutiniai vienmodžio šviesolaidžio atstumai (vadovaukitės gamintojo nurodymais)
• Jungties tipas: suderinama su LC dvipusiu
• Karštai keičiamas: taip

Kaip naudoti

Išjunkite priimančiojo įrenginio maitinimą arba perjunkite jį į saugios priežiūros būseną, jei to reikalauja jūsų aparatinės įrangos procedūros, tada įkiškite SFP modulį į laisvą SFP prievadą, kol jis tvirtai užsifiksuos. Prijunkite LC dvipusius vienmodžio šviesolaidžio sujungimo kabelius prie modulio optinių prievadų, laikydamiesi siuntimo ir priėmimo orientacijos. Per įrenginio valdymo sąsają sukonfigūruokite priimančiojo įrenginio tinklo sąsają pagal poreikį nuorodos greičiui, dvipusiam režimui ir optinei diagnostikai. Išbandykite ryšį ir stebėkite optinę būseną, kad įsitikintumėte, jog veikimas tinkamas.

Rekomendacijos

Diegdami arba keisdami SFP modulius įsitikinkite, kad priimantysis įrenginys palaiko trečiųjų šalių SFP siųstuvus-imtuvus. Naudokite švarius šviesolaidžio sujungimo laidus ir dulkių gaubtelius, kad apsaugotumėte optines sąsajas, ir patikrinkite šviesolaidžio tipo bei bangos ilgio suderinamumą su nuotoliniu ryšio galiniu tašku. Laikykitės ESD atsargumo priemonių ir modulį laikykite už korpuso, kad išvengtumėte šviesolaidžio prievadų užteršimo.
