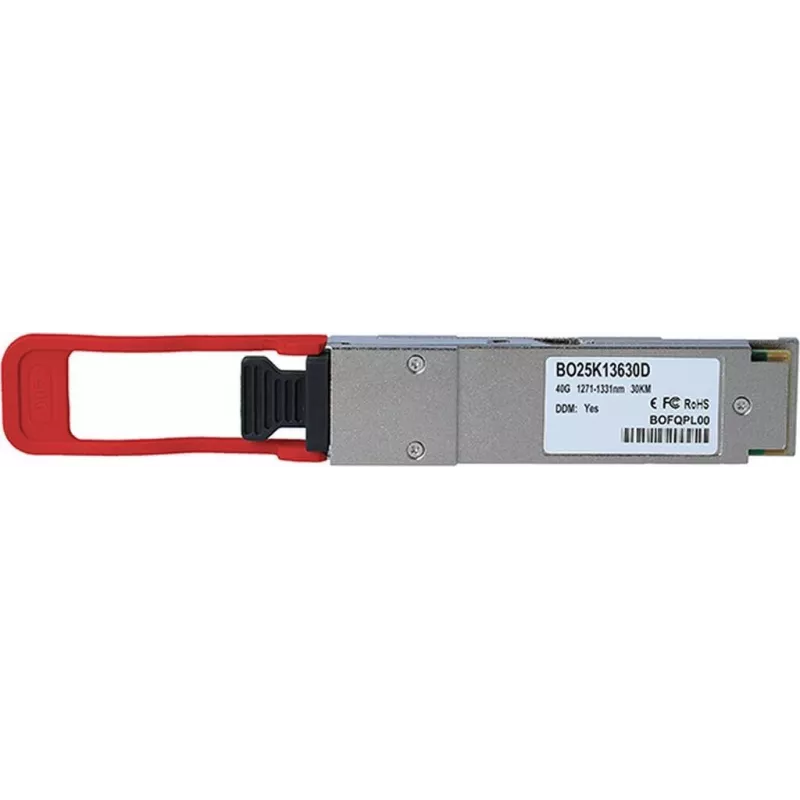

Optinis QSFP siųstuvas-imtuvas BlueOptics BO25K13630D 40GBASE-ER4L 1310 nm 30 km

BlueOptics BO25K13630D yra 40GBASE-ER4L QSFP optinis siųstuvas-imtuvas, veikiantis 1310 nm bangos ilgiu ir sukurtas vienmodėms skaidulinėms jungtims iki 30 km. Modulis tinka standartiniams QSFP prievadams ir suteikia keturias 10 Gbps optines sąsajas, sujungtas į 40 Gbps elektrinę QSFP jungtį. Palaiko karštojo prijungimo diegimą ir yra skirtas ilgo nuotolio jungtims, pvz., magistralinėms linijoms, miestelių sujungimams ir metro ar WAN segmentams, kur naudojama vienmodė skaidula.

Privalumai

Siųstuvas-imtuvas užtikrina ilgo nuotolio veikimą (iki 30 km) vienmode skaidula, naudojant 1310 nm bangos ilgį ir ER4L klasės optiką. Jo QSFP formos faktorius sujungia keturias 10 Gbps linijas į vieną 40 Gbps prievadą, sumažindamas prievadų skaičių ir supaprastindamas kabelių tiesimą didelio tankio aplinkose. Karštojo prijungimo galimybė leidžia pakeisti ar atnaujinti neišjungiant pagrindinės sistemos, o suderinamumas su standartinėmis QSFP sąsajomis užtikrina sklandžią integraciją į esamą tinklo įrangą, palaikančią QSFP modulius.

Tinka

• Duomenų centro stuburo-lapo ar komutatoriaus-komutatoriaus jungtims, kurioms reikia 40 Gbps per vienmodę skaidulą
• Miestelių ir tarppastatinių jungčių atstumams iki 30 km
• Paslaugų teikėjų ar įmonių WAN jungtims, kurioms reikalingas ilgo nuotolio 40G ryšys
• Tinklo įrangai su QSFP prievadais, kur priimtinos sujungtos 4x10G optinės linijos

Pagrindinės specifikacijos

• Optinis standartas: 40GBASE-ER4L
• Formos faktorius: QSFP (Quad Small Form-factor Pluggable)
• Bangos ilgis: 1310 nm
• Maksimalus nuotolis: iki 30 km vienmode skaidula
• Linijų konfigūracija: 4 x 10 Gbps optinės linijos, sujungtos iki 40 Gbps
• Jungties tipas: LC (vienmodis dvipusis kanalas arba MPO, priklausomai nuo atšakojimo)
• Diegimas: karštojo prijungimo

Kaip naudoti

Įdiekite BO25K13630D modulį į laisvą QSFP lizdą suderinamoje tinklo įrangoje, kol pagrindinis įrenginys įjungtas, jei palaikomas karštasis prijungimas. Naudokite vienmodžius skaidulinius pataisos laidus ir tinkamus LC ar MPO adapterius, kaip reikalauja konkreti atšakojimo ar tiesioginio prijungimo konfigūracija. Patikrinkite jungties būseną ir linijų sujungimą komutatoriaus ar siųstuvo-imtuvo diagnostikoje; sukonfigūruokite prijungtas sąsajas abiejuose galuose 40 Gbps veikimui ir įsitikinkite, kad skaidulų poliškumas teisingas. Laikykitės tiekėjo nurodymų dėl bet kokių reikalingų programinės įrangos ar suderinamumo nustatymų tinklo įrenginyje.

Rekomendacijos

Norint išlaikyti patikimą ilgo nuotolio veikimą, naudokite ITU-T standartus atitinkančią vienmodę skaidulą su mažu silpnėjimu, laikykite jungčių galus švarius ir patikrinkite jungties biudžetus 30 km atstumui, įskaitant sujungimo ir jungčių nuostolius. Prieš diegiant įsitikinkite, kad pagrindinė įranga aiškiai palaiko QSFP 40GBASE-ER4L modulius, ir pasitarkite su komutatoriaus tiekėju dėl bet kokių sąveikumo pastabų.
