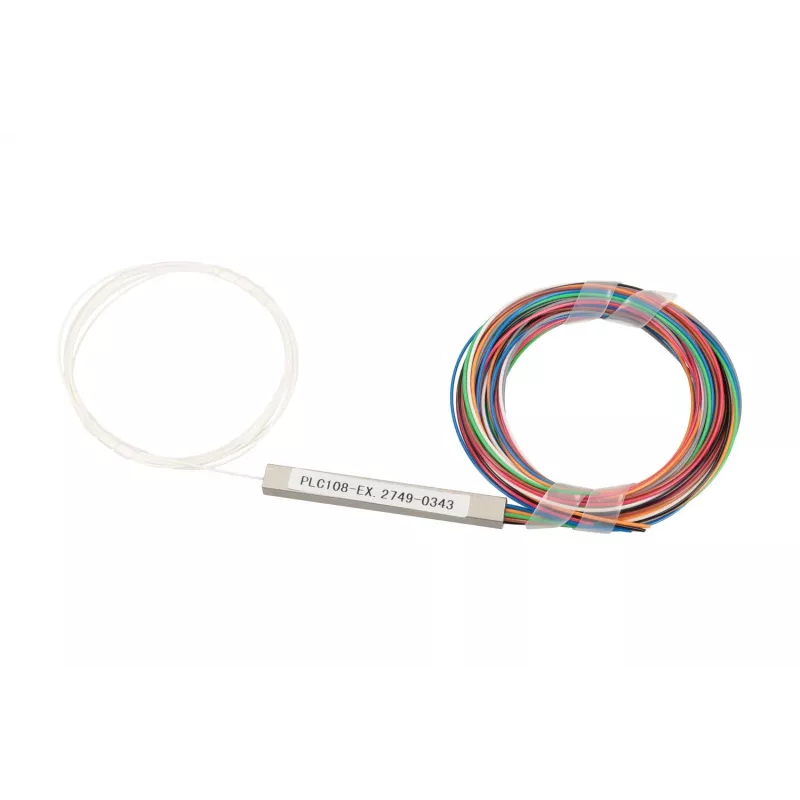

Optinis PLC skirstytuvas 1:8 Extralink 900 µm skaidula, be jungties

Extralink optinis PLC skirstytuvas 1:8 su 900 µm skaidula yra pasyvusis skaidulinis optinis įrenginys, padalijantis vieną optinį įvesties signalą į aštuonis išvesties signalus pagal planarinės šviesolaidinės grandinės (PLC) technologiją. Tiekiamas be jungčių ir pagamintas ant 900 µm (0,9 mm) „pigtail“ skaidulos, skirstytuvas įdėtas į kompaktišką plieninę dėžutę, skirtą lengvai patalpinti skaidulų tvarkytuvuose, movose ar sujungimo padėkluose. Įrenginys skirtas naudoti pasyviuosiuose FTTH/FTTx tinkluose ir kituose įrenginiuose, kur reikia signalo šakojimo be aktyviųjų komponentų.

Pranašumai

PLC konstrukcija užtikrina vienodą ir stabilų galios paskirstymą aštuoniuose išėjimuose, išlaikant pastovų optinį veikimą daugeliui abonentų. 900 µm „pigtail“ konstrukcija suteikia lankstumo maršrutizavimui ir supaprastina montavimą ankštose vietose. Kompaktiškas plieninis korpusas apsaugo vidinius komponentus ir leidžia paprastai montuoti esamose skaidulų valdymo sistemose. Tiekiamas be jungčių, skirstytuvas suteikia pritaikomumo meistrams, kurie nori užbaigti specifinėmis jungtimis arba tiesiogiai sujungti lydymo būdu su komutaciniai kabeliais.

Tinka

• Pasyviesiems FTTH/FTTx paskirstymo tinklams
• Skaidulų iki namų atšakoms daugiabučiuose ar kelių vienetų pastatuose
• Optinio signalo šakojimui telekomunikacijų ir duomenų centrų kabeliuose
• Integravimui į skaidulų sujungimo padėklus ir paskirstymo skydus

Pagrindinės specifikacijos

• Skaldymo santykis: 1 įvestis į 8 išvestis (simetriškas)
• Skaidulos tipas: 900 µm (0,9 mm) „pigtail“ skaidula
• Pakuotė: lizdinė pakuotė, neleidžianti kabeliui susipainioti
• Korpusas: kompaktiška plieninė dėžė montavimui tvarkytuvuose
• Jungčių būsena: tiekiamas be įvesties ar išvesties jungčių (nesujungti galiukai užbaigimui ar sujungimui)

Kaip naudoti

Įmontuokite plieniniame korpuse esantį skirstytuvą į suderinamą skaidulų tvarkytuvą arba sujungimo padėklą. Paruoškite skaidulų „pigtail“ galus pagal standartines skaidulų tvarkymo procedūras, tada arba lydymo būdu sujunkite „pigtail“ galus su iš anksto užbaigtais komutaciniai kabeliais, arba užbaikite juos norimomis jungtimis. Užfiksuokite skaidulas tvarkytuvo viduje, kad neapkrautų sujungimo taškų, ir nukreipkite išvesties skaidulas į abonentų paskirstymo skydus arba pataisos skydus. Po montavimo patikrinkite optinius nuostolius ir vientisumą optiniu galios matuokliu arba OTDR.

Rekomendacijos

Tvarkykite skaidulas ir „pigtail“ galus atsargiai, kad išvengtumėte mikrolenkimų ar užteršimo. Naudokite tinkamus valymo įrankius ir laikykitės pramoninių standartinių sujungimo ir jungiamumo procedūrų. Įsitikinkite, kad skirstytuvas sumontuotas sausoje, vibracijai atsparioje dėžutėje ir apsaugotas nuo per didelio lenkimo ar tempimo, kad būtų užtikrintas ilgalaikis optinis veikimas.
