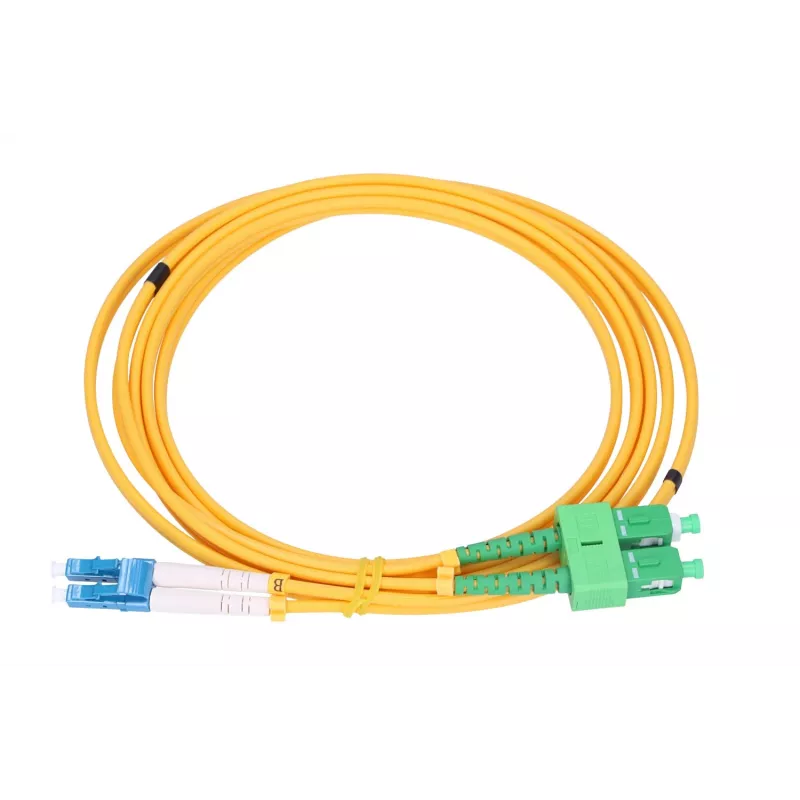

Optinis komutacinis kabelis Extralink SC/APC – LC/UPC, vienmodis dvipusis G.657.A1 3 mm 1 m

Optinis komutacinis kabelis Extralink SC/APC – LC/UPC, vienmodis dvipusis G.657.A1 3 mm 1 m – tai vienmodis dvipusis optinis komutacinis kabelis, skirtas FTTH ir kitoms šviesolaidinėms jungtims. Kabelis naudoja lenkimams atsparią G.657.A1 skaidulą, įvilktą į 3 mm geltoną apvalkalą, ir užtikrina kompaktišką jungtį su SC/APC viename gale ir LC/UPC kitame. 1 m ilgio ir pilno dvipusio režimo jungtimis šis komutacinis kabelis skirtas trumpiems sujungimams tarp optinės įrangos, skirstomųjų skydų ir klientų patalpų įrenginių.

Privalumai

„Extralink“ komutacinis kabelis sujungia lenkimams atsparią G.657.A1 skaidulą su standartinėmis SC/APC ir LC/UPC jungčių geometrijomis, kad išlaikytų mažus įterpimo nuostolius ir stabilius grįžtamuosius nuostolius tipinėse FTTH aplinkose. 3 mm apvalkalas užtikrina lengvą naudojimą ir vedžiojimą, kartu išsaugodamas skaidulos apsaugą. Dvipusė konfigūracija palaiko vienalaikius siuntimo ir priėmimo kanalus, o spalvotas geltonas apvalkalas leidžia greitai atpažinti vienmodes jungtis.

Tinka

• FTTH atšakoms ir vidaus klientų jungtims
• Skirstomiesiems skydams ir optinėms paskirstymo sistemoms
• OLT, ONU/ONT ir optinių siųstuvų-imtuvų prijungimui
• Trumpiems pataisos trasoms telekomunikacijų patalpose ir įrangos stovuose

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė, lenkimams atspari G.657.A1
• Apvalkalo skersmuo: 3 mm
• Ilgis: 1 m
• Jungties konfigūracija: dvipusė (dvi skaidulos)
• Jungtis A: SC/APC (kampinis fizinis kontaktas, APC)
• Jungtis B: LC/UPC (ultragarsinis fizinis kontaktas, UPC)
• Apvalkalo spalva: geltona (vienmodėms jungtims atpažinti)

Kaip naudoti

Nutieskite pataisos laidą nuo šaltinio įrangos iki tikslinio įrenginio, vengdami aštrių lenkimų ir siaurų kilpų. Prieš įkišdami įsitikinkite, kad jungtys yra švarios, kad apsaugotumėte siųstuvų-imtuvų sąsajas; naudokite dulkių gaubtelius iki pat montavimo. Įkiškite SC/APC ir LC/UPC jungtis į atitinkamus adapterių ar siųstuvų-imtuvų prievadus, kol pajusite patikimą fiksaciją. Dvipusiam režimui stebėkite siuntimo/priėmimo orientaciją, kad atitiktų jungties laidus. Vedenant skydų ar stovų viduje, pritvirtinkite kabelį švelniais spaustukais ar juostelėmis, kad sumažintumėte įtempimą jungtims.

Rekomendacijos

Prieš kiekvieną prijungimą apžiūrėkite ir nuvalykite ferrules, išlaikykite rekomenduojamą minimalų lenkimo spindulį G.657.A1 skaiduloms ir montavimo metu netraukite už apvalkalo šalia jungties. Nenaudojamus pataisos laidus laikykite su apsauginiais gaubteliais sausoje, be dulkių aplinkoje.
