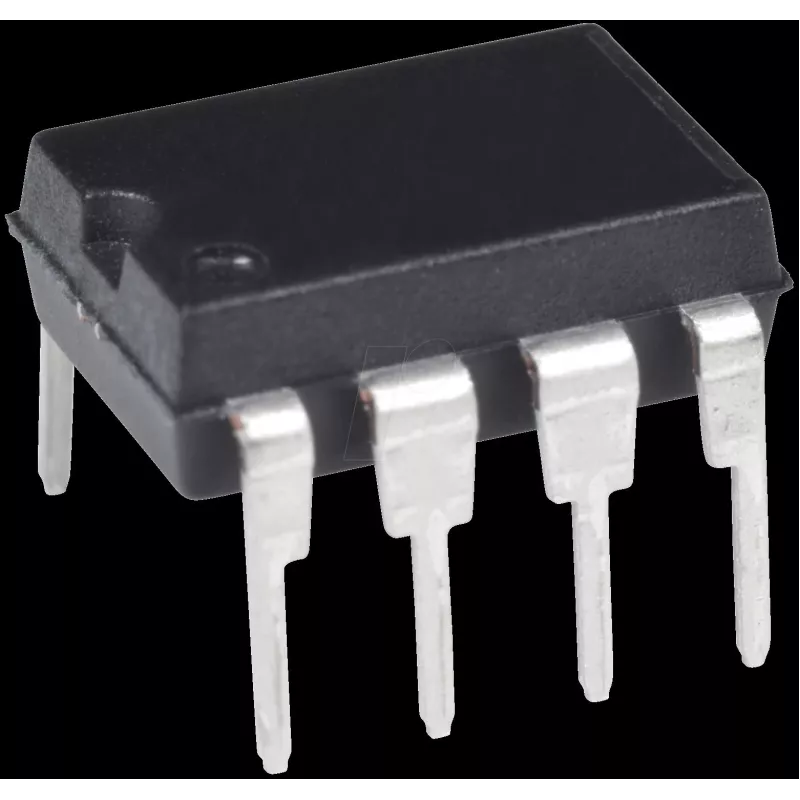

Operacinis stiprintuvas Texas Instruments OPA134PA — vieno kanalo, 8 MHz dažnių juostos plotis, THD 0,00008%

Texas Instruments OPA134PA yra vieno kanalo operacinis stiprintuvas, kurio dažnių juostos plotis – 8 MHz ir išskirtinai mažas bendras harmonikų iškraipymas (THD 0,00008%). Sukurtas aukštos kokybės garso ir tiksliam analoginių signalų formavimui, šis FET įėjimo stiprintuvas pasižymi plačia išėjimo įtampos svyravimo amplitude ir stipria išėjimo galia, išlaikant stabilumą esant vienetiniam stiprinimui. Prietaisas tinkamas montuoti ant spausdintinių plokščių, kur reikalingos kompaktiškos korpuso matmenys ir patikimas nuolatinės srovės veikimas.

Privalumai

OPA134PA sujungia ultramažą iškraipymą ir mažo triukšmo charakteristikas su tikra FET įėjimo pakopa, kuri palaiko mažą įėjimo poslinkio srovę ir puikų bendrojo signalo slopinimą. Stiprintuvas užtikrina didelį atvirojo kontūro stiprinimą ir platų maitinimo įtampų diapazoną, leidžiantį veikti nuo ±2,5 V iki ±18 V, ir užtikrina stabilų dinaminį elgesį su įvairiomis apkrovomis, įskaitant talpines apkrovas. Plati išėjimo įtampos amplitudė, siekianti maždaug 1 V iki maitinimo šinų, padidina dinaminį diapazoną garso grandinėse ir tikslaus formavimo užduotyse.

Tinka

• Aukštos kokybės garso pirminiams stiprintuvams ir ausinių tvarkyklėms
• Aktyviems filtrams ir ekvalaizeriams
• Tiksliam matavimui ir jutiklių signalų formavimui
• Mažo triukšmo prietaisams ir buferinėms pakopoms
• Erdvės atžvilgiu ribotoms spausdintinių plokščių konstrukcijoms, kurioms reikalingas 8 kontaktų paviršinio montavimo korpusas

Pagrindinės specifikacijos

• Topologija: vieno kanalo operacinis stiprintuvas su tikra FET įėjimo pakopa
• Dažnių juostos plotis: 8 MHz (mažo signalo)
• Bendras harmonikų iškraipymas (THD): 0,00008%
• Triukšmo tankis: 8 nV/√Hz
• Įėjimo poslinkio srovė: paprastai pikoamperų diapazone (FET įėjimas)
• Atsako greitis: 20 V/µs
• Atvirojo kontūro stiprinimas: didelis (apie 120 dB esant 600 Ω apkrovai, tipinis)
• Išėjimo įtampos amplitudė: iki ~1 V nuo maitinimo šinų (padidintas dinaminis diapazonas)
• Maitinimo įtampų diapazonas: ±2,5 V iki ±18 V
• Darbinės temperatūros diapazonas: nurodytas nuo –40°C iki 85°C

Kaip naudoti

Naudokite OPA134PA standartinėse vieno operacinio stiprintuvo topologijose, tokiose kaip neinvertuojantys arba invertuojantys stiprintuvai, aktyvių filtrų pakopos, buferiai ir pirminių stiprintuvų grandinės. Pateikite tinkamas maitinimo šinas nurodytame ±2,5 V iki ±18 V diapazone ir laikykitės tinkamo atskyrimo šalia maitinimo kontaktų, kad sumažintumėte maitinimo triukšmą. Garso ir tiksliam naudojimui sukonfigūruokite grįžtamojo ryšio ir įėjimo tinklus norimam stiprinimui pasiekti, išlaikydami prietaisą jo tiesinėje išėjimo įtampos amplitudėje. Stiprintuvas yra stabilus esant vienetiniam stiprinimui, todėl jį galima naudoti kaip buferį be papildomos kompensacijos. Įžeminimo ir išdėstymo praktikos, mažinančios įėjimo talpą ir išlaikančios trumpus įėjimo takelius, pagerina triukšmo ir stabilumo charakteristikas.

Rekomendacijos

Norint pasiekti geriausią garso kokybę ir mažą iškraipymą, naudokite tikslius, mažo triukšmo pasyviuosius komponentus grįžtamojo ryšio tinklams, maitinimo atskyrimo kondensatorius statykite arti maitinimo kontaktų ir venkite tiesiogiai vairuoti dideles talpines apkrovas be mažos nuoseklios varžos išėjime. Projektuodami spausdintines plokštes, laikykite įėjimo takelius trumpus ir užtikrinkite vientisą įžeminimo plokštumą, kad išsaugotumėte mažo triukšmo OPA134PA charakteristikas.
