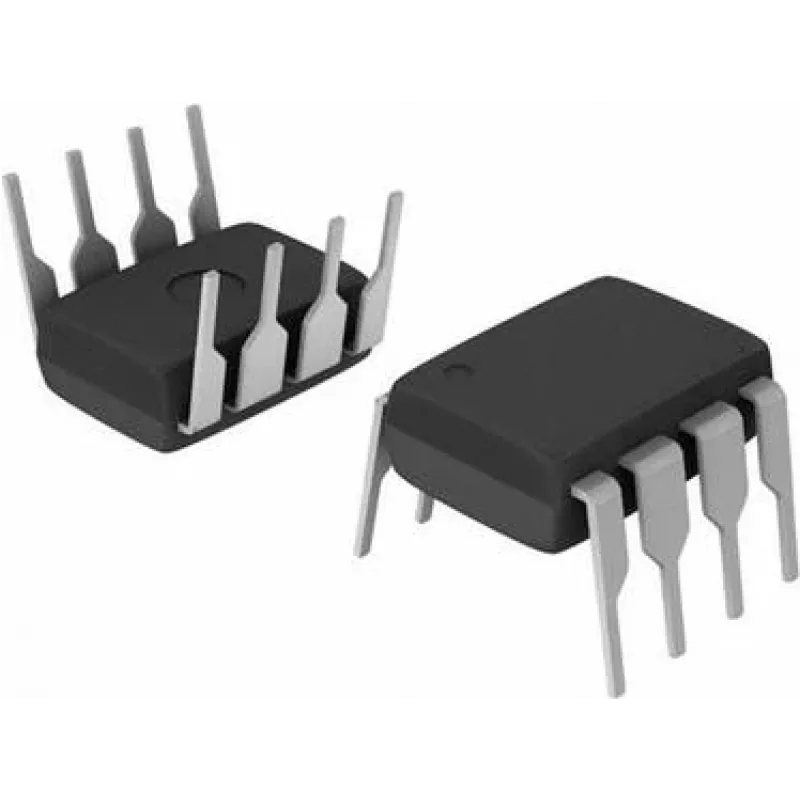

Operacinis stiprintuvas Texas Instruments LME49720NA/NOPB — Dvigubas garso operacinis stiprintuvas, PDIP‑8

Texas Instruments LME49720NA/NOPB yra dvigubas operacinis stiprintuvas PDIP‑8 korpuse, sukurtas aukštos kokybės garso sistemoms. Jame yra du suderinti stiprintuvai, optimizuoti mažam iškraipymui ir žemam triukšmo lygiui, todėl jis tinkamas signalų grandinėms, kuriose reikalingas garso skaidrumas ir tikslus stiprinimas. Įprastai naudojamas priešstiprintuvuose, ausinių stiprintuvuose, DAC išėjimo pakopose ir kitose analoginėse garso grandinėse, kurioms reikalingas tikslus, mažo triukšmo veikimas.

Privalumai

Suderintų stiprintuvų pora užtikrina vienodą kanalų balansą ir sumažintą poslinkį tarp kanalų. Mažas bendras harmoninis iškraipymas ir platus atvirojo kontūro stiprinimo koeficientas padeda tiksliai atkurti garso signalus su minimaliu spalvinimu. PDIP‑8 kiauryminio montavimo korpusas palengvina prototipų kūrimą ir keitimą vartotojų bei profesionalioje garso įrangoje. Šiluminės ir elektrinės charakteristikos sukurtos taip, kad būtų išlaikytas stabilumas įprastomis garso veikimo sąlygomis.

Tinka

• Priešstiprintuvio pakopoms stereofoninėse garso sistemose
• Ausinių stiprintuvams ir nešiojamoms garso dokams
• DAC išėjimo filtrams ir linijiniams tvarkyklėms
• Aukštos kokybės analoginiam signalų kondicionavimui ir maišymo pultams

Pagrindinės specifikacijos

• Dvigubo operacinio stiprintuvo konfigūracija su dviem suderintais kanalais
• PDIP‑8 kiauryminio montavimo korpusas, palengvinantis montavimą ir prototipų kūrimą
• Sukurtas mažam triukšmui ir mažam bendram harmoniniam iškraipymui garso diapazone
• Platus atvirojo kontūro stiprinimo koeficientas, tinkamas aukštos kokybės stiprinimui
• Maitinimo įtampos diapazonas ir ramybės srovė optimizuoti įprastoms garso reikmėms

Kaip naudoti

Įstatykite PDIP‑8 korpusą į suderinamą kiauryminio montavimo spausdintinės plokštės vietą arba lizdą, laikydamiesi teisingos išvadų orientacijos ir maitinimo poliškumo. Naudokite rekomenduojamus maitinimo atsiejimo kondensatorius arti prietaiso išvadų, kad sumažintumėte maitinimo triukšmą. Konfigūruokite stiprintuvą norimoje topologijoje (invertuojančio, neinvertuojančio, diferencinio), naudodami tinkamus grįžtamojo ryšio ir įvesties komponentus; užtikrinkite, kad komponentų vertės atitiktų reikiamą pralaidumo juostos plotį ir stiprinimą. Laikykitės išdėstymo ir įžeminimo praktikų, kad būtų mažas triukšmas: įvesties takelius laikykite trumpus, atskirkite analoginę ir skaitmeninę žemes, kur reikia, ir pastatykite apeinančius kondensatorius kiek įmanoma arčiau maitinimo išvadų.

Rekomendacijos

Geriausiam garso veikimui naudokite mažo triukšmo varžus ir kokybiškus plėvelinius kondensatorius signalo grandinėje, išlaikykite simetrišką stereofoninių kanalų išdėstymą ir laikykitės gamintojo rekomendacijų dėl maitinimo atsiejimo. Stenkitės neapkrauti išėjimų didelėmis apkrovomis be tinkamos išėjimo pakopos buferizacijos ir užtikrinkite pakankamą ventiliaciją, jei veikiate esant padidintai maitinimo įtampai.
