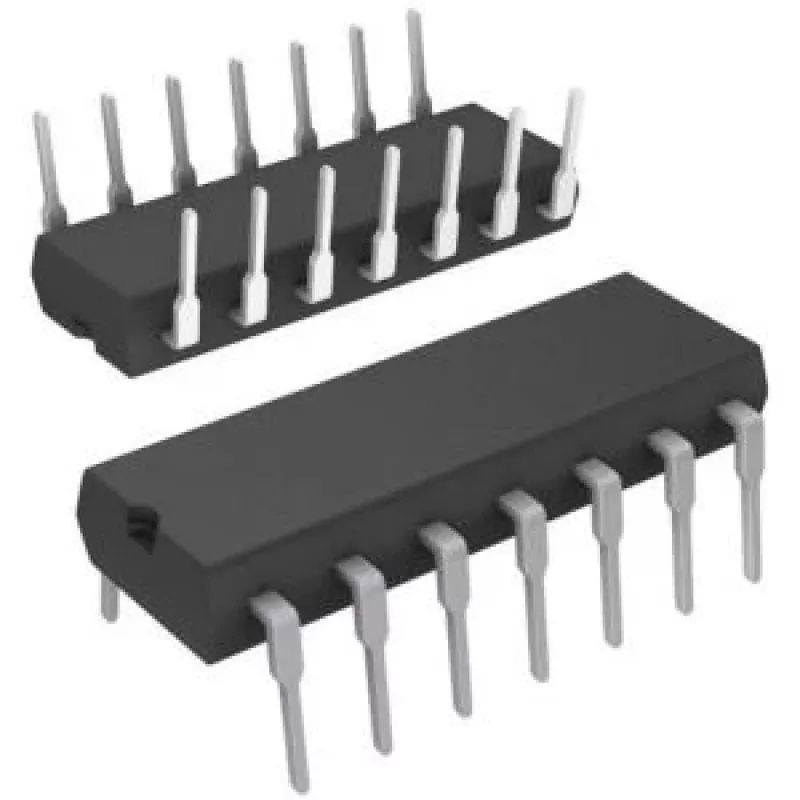

Operacinis stiprintuvas IC Texas Instruments LT1014CN — keturių tikslumo operacinių stiprintuvų rinkinys PDIP-14 korpuse

„Texas Instruments“ LT1014CN yra keturių tikslumo operacinių stiprintuvų rinkinys PDIP-14 korpuse. Jame yra keturi suderinti operaciniai stiprintuvai, optimizuoti universaliems tikslumo analoginiams uždaviniams, tokiems kaip signalų kondicionavimas, aktyvus filtravimas, sumavimo tinklai ir prietaisų priekinės dalys. Prietaisas pateikiamas kiauryminiam montavimui skirtame PDIP-14 korpuse, tinkamame prototipų kūrimui ir montavimui ant plokščių ten, kur viename korpuse reikia kelių tikslumo kanalų.

Privalumai

LT1014CN siūlo suderintus stiprintuvų kanalus, užtikrinančius nuoseklų stiprinimo ir poslinkio elgesį visose keturiose sekcijose, todėl sumažėja išorinio derinimo poreikis. Jo tikslumo savybės pasižymi mažu įėjimo poslinkiu ir stabiliu veikimu nuolatinės srovės ir žemo dažnio programose. PDIP-14 korpusas supaprastina naudojimą ir litavimą prototipų kūrimo ar remonto metu, o keturių stiprintuvų integravimas viename korpuse taupo plokštės vietą, palyginti su atskirais vieno operacinio stiprintuvo korpusais.

Tinka

• Jutiklių signalų kondicionavimui ir stiprinimui
• Aktyviems analoginiams filtrams ir integratorių grandinėms
• Sumavimo stiprintuvams ir analoginiams sudėtuvams
• Garso pirminio stiprinimo pakopoms, kuriose reikia suderintų kanalų
• Prietaisų ir matavimo priekinėms dalims

Pagrindinės specifikacijos

• Keturių operacinių stiprintuvų konfigūracija (keturi stiprintuvai viename korpuse)
• PDIP-14 kiauryminiam montavimui skirtas korpusas, tinkamas prototipų kūrimui ir montavimui ant plokščių
• Tikslaus stiprintuvo veikimas, skirtas mažam poslinkiui ir stabiliam nuolatinės srovės darbui
• Suderinti kanalai, užtikrinantys nuoseklų stiprinimą ir poslinkį tarp stiprintuvų
• Universalus analoginio signalo kondicionavimo ir filtravimo pajėgumas

Kaip naudoti

Įdėkite LT1014CN į suderinamą PDIP-14 lizdą arba prilituokite tiesiogiai prie spausdintinės plokštės, laikydamiesi standartinių kiauryminio montavimo praktikų. Pateikite tinkamas maitinimo įtampas pagal prietaiso nurodytas ribas ir atsiekite maitinimo kontaktus aplinkkelio kondensatoriais, kad sumažintumėte triukšmą. Su konfigūruokite kiekvieną stiprintuvo sekciją pagal norimą topologiją (invertuojančią, neinvertuojančią, sumavimo, integratoriaus ar filtro) ir pasirinkite grįžtamojo ryšio ir įėjimo komponentus, kad nustatytumėte stiprinimą, dažnių juostą ir stabilumą. Naudodami kelis kanalus, nukreipkite įėjimus ir išėjimus taip, kad sumažintumėte kryžminius trukdžius, ir laikykitės geros įžeminimo praktikos, kad užtikrintumėte matavimo tikslumą.

Rekomendacijos

Norint pasiekti geriausių rezultatų tikslumo ir mažo triukšmo programose, įrenkite maitinimo atsiejimą arti korpuso, išlaikykite trumpus signalų kelius jautriuose mazguose ir suderinkite rezistorių tinklus ten, kur svarbus kanalų tikslumas. Prototipų kūrimo metu naudokite montavimą į lizdą, kad supaprastintumėte keturių stiprintuvų rinkinio keitimą ir testavimą.
