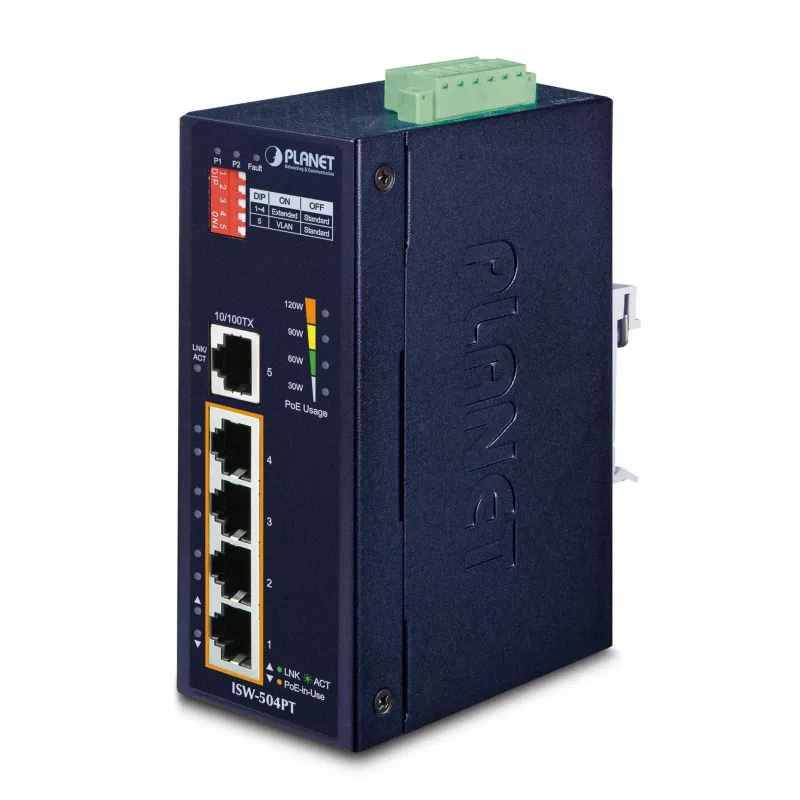

Nevaldomas komutatorius PLANET ISW-504PT

PLANET nevaldomas komutatorius ISW-504PT yra DIN bėgelio / sieninio montavimo greitas Ethernet PoE+ komutatorius, skirtas pramoninėms ir atšiaurioms aplinkoms. Jis turi 4 10/100BASE-TX PoE+ prievadus ir vieną papildomą 10/100 aukštyninio ryšio prievadą, bendrą PoE galios biudžetą iki 120 W, dvigubus perteklinius 12–48 V nuolatinės srovės įėjimus su apsauga nuo poliškumo keitimo ir IP40 metalinį korpusą, skirtą veikti nuo -40 iki 75 °C temperatūroje. Komutatorius yra nevaldomas, palaiko IEEE 802.3af/at ir IEEE 802.3u/802.3x standartus ir pasižymi kompaktiška, be ventiliatoriaus konstrukcija, užtikrinančia tylų ir patikimą veikimą atšiauriose vietose.

Privalumai

ISW-504PT sujungia visišką PoE+ galios tiekimą ir pramoninio lygio aparatinę įrangą ekonomiškame, tiesioginio naudojimo pakete. Platus įėjimo įtampos diapazonas su įmontuotu 12–48 V nuolatinės srovės į 54 V stiprintuvu ir dvigubais pertekliniais maitinimo įėjimais supaprastina diegimą transporto ir pramonės srityse, nereikalaujant specializuotų maitinimo šaltinių. Tvirtas IP40 metalinis korpusas, be ventiliatoriaus ventiliuojama konstrukcija ir išplėstas veikimo temperatūros diapazonas padidina patikimumą elektros triukšmingose ar ekstremalių temperatūrų vietose. Įmontuota ESD ir viršįtampių apsauga dar labiau pagerina tinklo stabilumą ir apsaugo prijungtus įrenginius.

Tinka

• IP kamerų maitinimui ir prijungimui lauko spintose ar pakelės korpusuose
• PoE tiekimui belaidžio ryšio prieigos taškams pramoninėse ar transporto vietose
• Mažiems PoE tinklams gamyklose, sandėliuose ar mašinų patalpose
• VoIP telefonų diegimui ten, kur vietiniai elektros lizdai yra nepraktiški

Pagrindinės specifikacijos

• Prievadai: 4 x 10/100BASE-TX PoE+ prievadai + 1 x 10/100 aukštyninio ryšio RJ-45
• PoE standartas: IEEE 802.3af/at (PoE+)
• Bendras PoE biudžetas: iki 120 W
• Perjungimo pajėgumas: 1 Gbit/s; MAC lentelė: 1024 įrašai
• Maitinimo įėjimas: dvigubi pertekliniai 12–48 V nuolatinės srovės (apverčiamas poliškumas); vidinis stiprinimas iki 54 V
• Veikimo temperatūra: -40 iki 75 °C
• Korpusas: IP40 metalinis, be ventiliatoriaus
• ESD / viršįtampių apsauga: Ethernet ±5 kV kontaktinis / oro išlydis, ±5 kV viršįtampio atsparumas
• Formos faktorius: DIN bėgelio / sieninio montavimo; nevaldomas komutatorius

Kaip naudoti

Sumontuokite ISW-504PT ant DIN bėgelio ar sienos paviršiaus tinkamame korpuse ar spintoje. Prijunkite 12–48 V nuolatinės srovės maitinimo šaltinį prie dvigubų maitinimo įėjimų (laikykitės laidų sujungimo nurodymų montavimo vadove; poliškumas yra apverčiamas) ir patikrinkite maitinimo šviesos diodą. Prijunkite tinklo įrenginius, tokius kaip IP kameros, belaidžio ryšio prieigos taškai ar VoIP telefonai, prie PoE prievadų, naudodami standartinius Cat5e / Cat6 kabelius; aukštyninio ryšio prievadą naudokite prisijungimui prie pagrindinio tinklo ar NVR. Pasirinkite reikiamą DIP jungiklio režimą (Standartinis, VLAN arba Išplėstas), kad atitiktų jūsų diegimo poreikius, ir užtikrinkite, kad įrenginiai gautų maitinimą neviršydami PoE biudžeto ribų.

Rekomendacijos

Naudokite 5e ar geresnės kategorijos ekranuotus / neekranuotus Ethernet kabelius ir planuokite PoE galios paskirstymą taip, kad bendras prijungtų įrenginių energijos suvartojimas neviršytų 120 W bendro biudžeto. Įrenginiams atvirose ar didelių trukdžių vietose, įdėkite komutatorių į įžemintą metalinę spintą ir užtikrinkite, kad maitinimo šaltiniai atitiktų nurodytą 12–48 V nuolatinės srovės diapazoną. Kai naudojate Išplėstą režimą ryšio atstumui padidinti, patvirtinkite, kad prijungti įrenginiai palaiko sumažintą greitį arba specifinius režimo reikalavimus.
