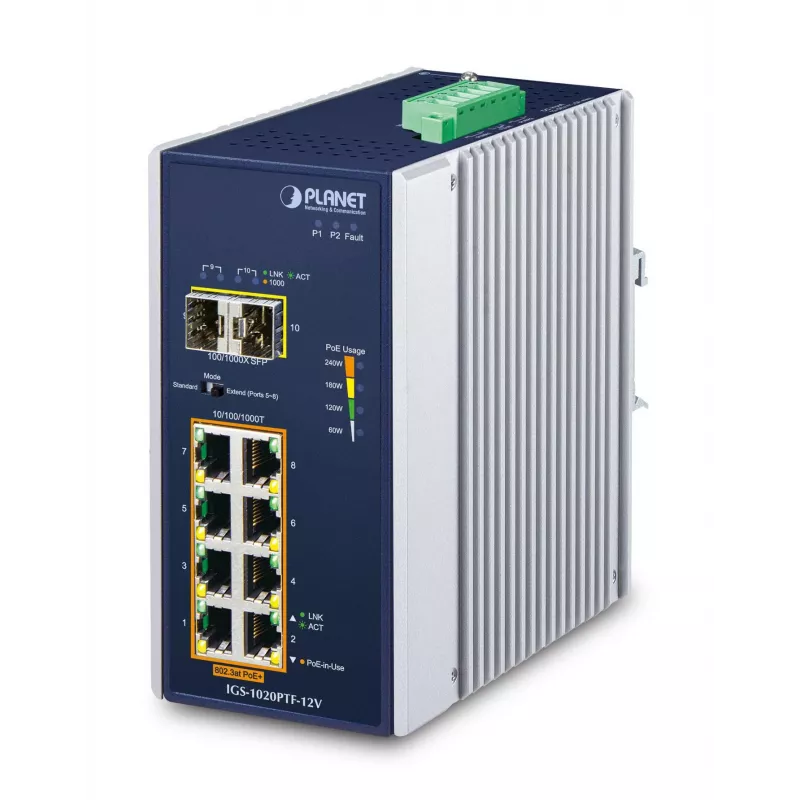

Nevaldomas komutatorius PLANET IP30 Pramoninis 8-P 10/100/1000T

PLANET IGS-1020PTF-12V yra pramoninės klasės nevaldomas Gigabit Ethernet PoE+ komutatorius su aštuoniais 10/100/1000BASE-T prievadais ir dviem 100/1000BASE-X SFP šviesolaidinio aukštutinio ryšio lizdais. Įdėtas į IP30 aliuminio korpusą ir palaikantis platų nuolatinės srovės įėjimo diapazoną (12–56 V) su perteklinio maitinimo galimybe, komutatorius užtikrina iki 240 W bendrą PoE biudžetą, veikia nuo -40 iki 75 °C temperatūroje ir yra suprojektuotas montuoti ant DIN bėgelio arba sienos atšiauriose aplinkose.

Privalumai

Šis komutatorius tiekia pilną IEEE 802.3at PoE+ galią per aštuonis Gigabit vario prievadus, taip pat siūlo du SFP lizdus lanksčiam šviesolaidiniam aukštutiniam ryšiui ir ilgo atstumo pratęsimui. Platus nuolatinės srovės įėjimas ir įmontuotas galios stiprintuvas (12–56 V iki ~54–56 V) palaiko įprastus pramoninius maitinimo šaltinius be specialių maitinimo blokų. Ventiliatoriaus neturintis aliuminio IP30 korpusas užtikrina EMI atsparumą ir tylų veikimą, o integruota ESD ir viršįtampių apsauga pagerina stabilumą sudėtingose darbo aplinkose. Priekinio skydelio LED indikatorių eilė rodo laipsnišką PoE galios naudojimą (60 / 120 / 180 / 240 W), kad būtų lengva stebėti.

Tinka

• IP kamerų sistemoms ir stebėjimo PoE diegimams
• Eismo valdymo spintoms ir transporto tinklams
• Gamyklos grindų automatizavimui ir pramoninio valdymo tinklams
• Ilgo atstumo aukštutinio ryšio poreikiams naudojant SFP šviesolaidinius modulius

Pagrindinės specifikacijos

• Modelis: IGS-1020PTF-12V (PLANET)
• Prievadai: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• PoE standartas: IEEE 802.3at (PoE+), atgaliniu būdu suderinamas su IEEE 802.3af
• Bendras PoE biudžetas: iki 240 W
• Perjungimo pajėgumas: 20 Gbit/s
• MAC lentelė: 8000 įrašų
• Įėjimo įtampa: 12–56 V DC (vidinis stiprinimas iki ~54–56 V DC)
• Darbo temperatūra: -40 iki 75 °C
• Korpusas: IP30 aliuminis, be ventiliatoriaus
• Svoris: 1,164 kg

Kaip naudoti

Sumontuokite komutatorių ant DIN bėgelio arba pritvirtinkite prie sieninio gaubto tinkamoje pramoninėje vietoje. Prijunkite vieną arba du nuolatinės srovės maitinimo šaltinius prie perteklinių maitinimo įėjimų, vadovaudamiesi gamintojo laidų prijungimo gairėmis. Įdėkite SFP siųstuvus-imtuvus į mini-GBIC lizdus, jei reikalingi šviesolaidiniai aukštutiniai ryšiai, pasirinkdami daugiamodžius arba vienmodžius modulius pagal reikiamą atstumą ir greitį. Prijunkite PoE maitinamus įrenginius prie RJ-45 prievadų; pasirinkite priekinio skydelio DIP jungiklio „Standartinį“ režimą normaliam Gigabit PoE+ veikimui arba „Pratęsimo“ režimą, kad įgalintumėte 10 Mbps pilno dvipusio ryšio veikimą kiekviename prievade ir palaikytumėte ilgesnius UTP kabelių atstumus (iki 250 m) su sumažinta PoE išvestimi vienam prievadui.

Rekomendacijos

Patikimam PoE tiekimui pramoninėse sąrankose naudokite tinkamo skerspjūvio nuolatinės srovės kabelius ir užtikrinkite dvigubus arba atsarginius maitinimo šaltinius. Pasirinkite SFP modulius, atitinkančius šviesolaidžio tipą ir atstumo reikalavimus, ir patikrinkite bendrą PoE apkrovą, kad neviršytumėte 240 W biudžeto.
