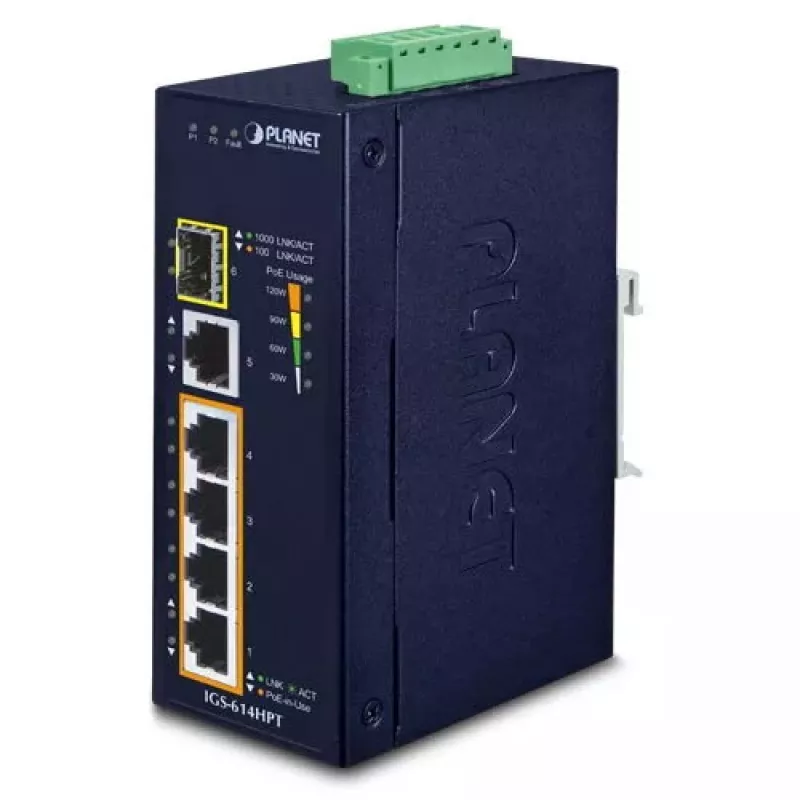

PLANET IGS-614HPT komutatorius – pramoninis, nevaldomas, 4 x 10/100/1000 PoE+, 1 x GbE, 1 x SFP, IP40

PLANET IGS-614HPT yra nevaldomas DIN bėgio Gigabit Ethernet PoE+ komutatorius, skirtas pramoninėms ir transporto aplinkoms. Jis turi keturis IEEE 802.3at PoE+ 10/100/1000BASE-T prievadus, vieną papildomą 10/100/1000BASE-T RJ45 aukštynkryptį prievadą ir vieną 100/1000BASE-X SFP lizdą šviesolaidinei aukštynkrypčiai. Pagamintas IP40 metaliniame korpuse su plačiu veikimo temperatūrų diapazonu ir pertekliniais maitinimo įėjimais, IGS-614HPT užtikrina iki 120 W bendro PoE biudžeto tinklo įrenginiams prijungti ir maitinti atšiauriose vietose.

Privalumai

Komutatorius siūlo platų nuolatinės srovės įvesties diapazoną su integruotu didinimu iki 54 V, dvigubus perteklinius atvirkštinio poliškumo maitinimo įėjimus ir veikimą „plug-and-play“ principu be valdymo pridėtinių sąnaudų. Jo kompaktiškas, ventiliuojamas IP40 metalinis korpusas užtikrina EMI ir viršįtampio atsparumą, tuo pačiu leisdamas ventiliatoriaus nereikalaujantį, tylų darbą. Išmanusis PoE galios naudojimo šviesos diodų indikatorius rodo kaupiamąjį PoE suvartojimą ties 30 W, 60 W, 90 W ir 120 W ribomis. SFP lizdas palaiko tiek 100 Mbit/s, tiek 1 Gbit/s modulius lanksčiam šviesolaidinio atstumo praplėtimui.

Tinka

• Pramoninės automatikos ir gamyklos grindų tinklams
• Transporto sistemoms ir pakelės spintoms
• IP kameroms ir stebėjimo diegimams, kuriems reikalingas PoE+
• Nuotolinėms aukštynkryptėms linijoms prie magistralinių komutatorių ar stebėjimo centrų per šviesolaidį
• Erdvės apribotose gaubose ir DIN bėgio arba ant sienos montuojamuose įrengimuose

Pagrindinės specifikacijos

• Modelis: PLANET IGS-614HPT
• Prievadai: 4 × 10/100/1000BASE-T PoE+, 1 × 10/100/1000BASE-T, 1 × 100/1000BASE-X SFP
• PoE standartas: IEEE 802.3at (PoE+), suderinamas su IEEE 802.3af
• Bendras PoE biudžetas: iki 120 W
• Perjungimo pajėgumas: 12 Gbit/s; MAC lentelė: 4000 įrašų
• Maitinimo įvestis: 12–56 V DC (12–48 V DC didinant iki 54 V PoE+, dvigubas perteklinis, atvirkštinis poliškumas)
• Šviesolaidžio palaikymas: SFP karštai keičiamas, palaikomi 100BASE-FX ir 1000BASE-SX/LX siųstuvai-imtuvai
• Veikimo temperatūra: -40 iki 75 °C
• Korpusas: IP40 metalinis, be ventiliatoriaus
• Svoris: 0,605 kg

Kaip naudoti

Sumontuokite IGS-614HPT ant DIN bėgio arba pritvirtinkite prie sienos gaubto vietoje, atitinkančioje nurodytą temperatūros diapazoną. Prijunkite nuolatinės srovės maitinimą prie dviejų maitinimo įvesties gnybtų, paisydami poliškumo; įrenginys palaiko atvirkštinį poliškumą ir perteklinius įėjimus. Įdėkite tinkamą SFP modulį, jei reikalinga šviesolaidinė aukštynkryptė, arba naudokite RJ45 aukštynkryptį prievadą. Įjunkite PoE palaikančius įrenginius į keturis PoE+ RJ45 prievadus; komutatorius automatiškai derins ryšį ir tieks PoE galią iki turimo biudžeto. Stebėkite keturis oranžinius PoE galios naudojimo šviesos diodus priekiniame skydelyje, kad tikrintumėte kaupiamąjį PoE suvartojimą.

Rekomendacijos

Naudokite tinkamus SFP siųstuvus-imtuvus, atitinkančius reikiamą atstumą ir šviesolaidžio tipą (daugiamodį ar vienmodį). Užtikrinkite, kad bendras prijungtų įrenginių PoE galios suvartojimas neviršytų 120 W biudžeto; atitinkamai paskirstykite maitinamus įrenginius. Palikite tarpą ventiliacijai ir apsaugokite maitinimo įėjimus tinkama apsauga nuo viršįtampių vietose, linkusiose į elektros pereinamuosius procesus.
