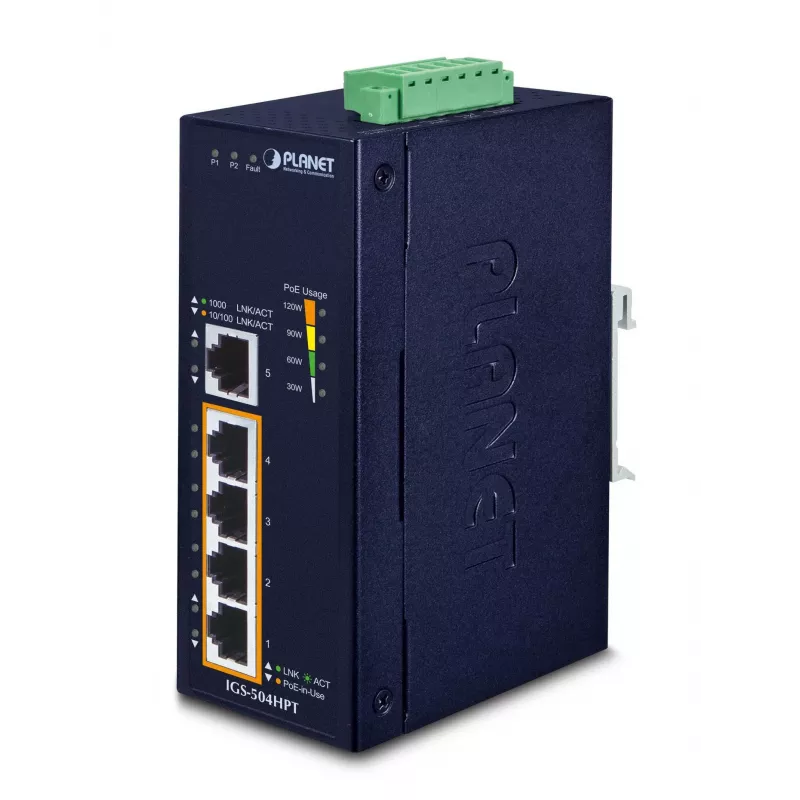

Nevaldomas komutatorius PLANET IGS-504HPT

PLANET IGS-504HPT yra nevaldomas pramoninis Gigabit Ethernet PoE+ komutatorius, sukurtas atšiaurioms aplinkoms. Jis turi keturis 10/100/1000BASE-T prievadus su IEEE 802.3at PoE+ ir vieną papildomą Gigabit RJ45 aukštyninio ryšio prievadą. Pagamintas IP40 metaliniame korpuse, komutatorius priima 12–56 V nuolatinės srovės įvestį su dvigubais pertekliniais, atvirkštinio poliškumo maitinimo įvestimis, užtikrina bendrą PoE galios biudžetą iki 120 W ir veikia plačiame temperatūrų diapazone nuo -40 iki 75 °C.

Privalumai

IGS-504HPT palaiko pilną PoE+ (iki 36 W vienam prievadui) su „plug-and-play“ veikimu, nereikalaujant programinės įrangos konfigūravimo. Jo galios stiprinimo galimybė ir platus 12–56 V nuolatinės srovės įvesties diapazonas leidžia naudoti įprastus pramoninius maitinimo šaltinius be specialių reikalavimų. Priekiniame skydelyje esantys PoE galios naudojimo indikatoriai realiuoju laiku rodo sukauptą PoE suvartojimą (30 W, 60 W, 90 W, 120 W). Ventiliuojamas IP40 metalinis korpusas užtikrina elektromagnetinį atsparumą ir pasyvų aušinimą, kad veiktų tyliai, o ESD ir viršįtampių apsauga didina tinklo stabilumą.

Tinkamas

• Pramoniniams Ethernet diegimams gamyklose ir įmonėse
• Eismo valdymo spintoms ir pakelės tinklo įrangai
• IP kameroms, prieigos taškams ir kitiems PoE įrenginiams, kuriems reikia iki 36 W vienam prievadui
• Montavimui ant sienos ar DIN bėgelio vietose, kur mažai vietos

Pagrindinės specifikacijos

• Modelis: PLANET IGS-504HPT
• Komutatoriaus tipas: Nevaldomas, 5 × Gigabit RJ45 prievadai (4 PoE+, 1 aukštyninio ryšio)
• PoE standartas: IEEE 802.3at (PoE+), iki 36 W vienam prievadui, 120 W bendras biudžetas
• Maitinimo įvestis: 12–56 V nuolatinė srovė, dviguba perteklinė atvirkštinio poliškumo
• Darbinė temperatūra: -40 iki 75 °C
• Korpusas: IP40 metalinis, be ventiliatoriaus konstrukcija
• Perjungimo pajėgumas: 10 Gbit/s; MAC lentelė: 4000 įrašų
• ESD / viršįtampių apsauga: Kontaktinis ±6 kV, oro ±8 kV, ±6 kV atsparumas viršįtampiams
• Montavimas: DIN bėgelis ir sieninis tvirtinimas
• Svoris: 0,605 kg

Kaip naudoti

Įdiekite IGS-504HPT ant DIN bėgelio arba pritvirtinkite ant sienos norimoje vietoje. Prijunkite nuolatinės srovės maitinimo šaltinius prie dviejų maitinimo įvesties gnybtų, laikydamiesi poliškumo, nors atvirkštiniai įėjimai suteikia lankstumo. Prijunkite PoE įrenginius prie bet kurio iš keturių PoE palaikančių Gigabit prievadų, o aukštyninio ryšio RJ45 prievadą naudokite tinklo ryšiui. Įrenginys yra nevaldomas ir nereikalauja konfigūravimo; PoE maitinimas tiekiamas automatiškai pagal PD derybas ir galimą biudžetą. Stebėkite priekinio skydelio PoE galios naudojimo indikatorius, kad patikrintumėte bendrą galios suvartojimą.

Rekomendacijos

Norint užtikrinti patikimą veikimą pramoninėje aplinkoje, naudokite tinkamus nuolatinės srovės maitinimo šaltinius 12–56 V diapazone ir pasirūpinkite tinkama viršįtampių apsauga maitinimo šaltinyje. Diegdami kelis PoE įrenginius, užtikrinkite, kad bendras galios poreikis neviršytų 120 W biudžeto; planuodami kabelių trasas ir įrenginių išdėstymą, apsvarstykite PLANET PoE plėtiklius, kad pasiektumėte PD už 100 m.
