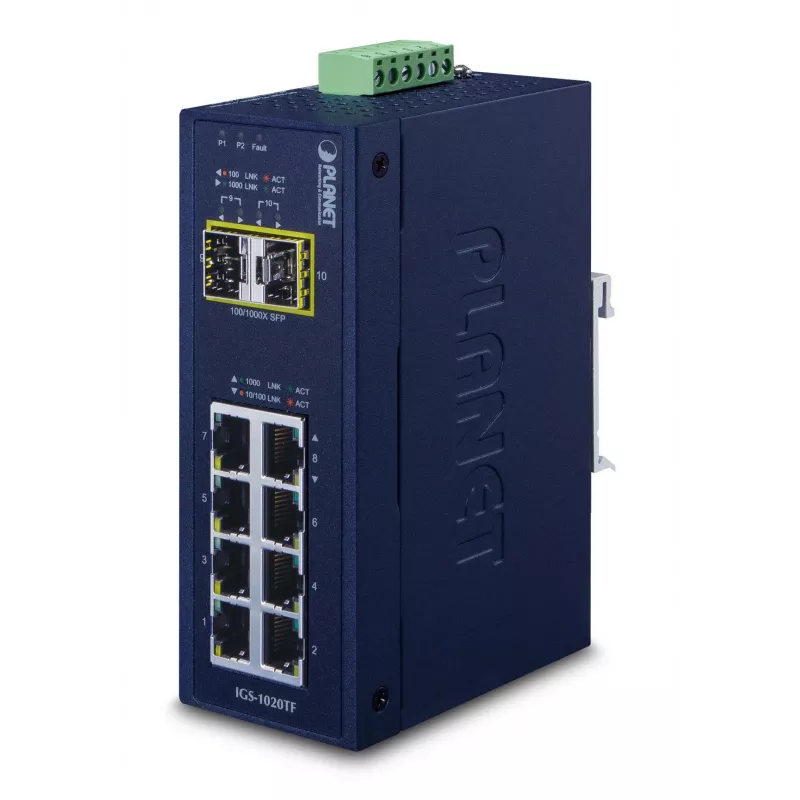

Nevaldomas komutatorius PLANET IGS-1020TF

PLANET IGS-1020TF yra pramoninės klasės nevaldomas Gigabit Ethernet komutatorius, sukurtas patikimam tinklo plėtimui atšiauriose aplinkose. Jis turi aštuonis 10/100/1000BASE-T RJ45 varinius prievadus ir du 100/1000BASE-X SFP optinius lizdus IP30 metaliniame korpuse su dviem maitinimo įėjimais. Komutatorius veikia plačiame temperatūrų diapazone (−40 iki 75 °C) ir palaiko DIN bėgio arba sieninį montavimą, kad būtų galima lanksčiai įrengti pramoninėse, stebėjimo ir lauko spintų scenarijuose.

Privalumai

IGS-1020TF užtikrina neskirstomą laidinio greičio komutavimo našumą, kurio komutavimo pajėgumas siekia 20 Gbit/s, ir 4K įrašų MAC adresų lentelę efektyviam srauto persiuntimui. Du mini-GBIC SFP lizdai leidžia pasirinkti 100BASE-FX arba 1000BASE-SX/LX siųstuvus-imtuvus, kad atitiktų reikiamą atstumą ir greitį. Tvirtas IP30 metalinis korpusas ir platus veikimo temperatūrų diapazonas užtikrina elektromagnetinį ir aplinkos atsparumą, o dvigubas nuolatinės/kintamos srovės maitinimo įėjimas su automatiniu perjungimu padidina sistemos prieinamumą. Energijos taupymo funkcijos, įskaitant IEEE 802.3az palaikymą ir Link Down/kabelio ilgio galios mastelio keitimą, mažina energijos suvartojimą.

Tinka

• Pramoninės automatikos tinklams ir gamyklų aukštams
• IP stebėjimo ir nuotolinio stebėjimo sistemoms
• Eismo valdymo spintoms ir lauko tinklo spintoms
• Tinklo aukštyninėms jungtims prie pagrindinių komutatorių ir stebėjimo centrų per optinį kabelį

Pagrindinės specifikacijos

• Prievadai: 8 × 10/100/1000BASE-T RJ45, 2 × 100/1000BASE-X SFP
• Komutavimo pajėgumas: 20 Gbit/s; MAC lentelė: 4 000 įrašų
• Maitinimas: dvigubas įėjimas 12–48 V nuolatinė srovė arba 24 V kintamoji srovė (perteklinis)
• Veikimo temperatūra: −40 iki 75 °C
• Korpusas: IP30 tvirtas metalinis korpusas; montavimas: DIN bėgis arba siena
• Standartai: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.3az
• Svoris: 0,54 kg

Kaip naudoti

Įrenkite IGS-1020TF ant DIN bėgio arba pritvirtinkite prie sienos tinkamoje spintoje. Įkiškite SFP siųstuvus-imtuvus į mini-GBIC lizdus, jei reikia optinės aukštyninės jungties, ir prijunkite optinius kabelius; kitu atveju prijunkite įrenginius naudodami Cat5e/6 kabelius prie RJ45 prievadų. Tiekkite maitinimą per pirminį maitinimo įėjimą ir prijunkite perteklinį maitinimo šaltinį prie antrinio įėjimo, kad įgalintumėte automatinį perjungimą. Nevaldomam komutatoriui nereikia programinės įrangos konfigūravimo; jis automatiškai derėsis dėl ryšio greičio ir dvipusio režimo su prijungtais įrenginiais ir palaikys automatinį MDI/MDI-X kabelio tipo aptikimą.

Rekomendacijos

Naudokite tinkamus SFP siųstuvus-imtuvus (100BASE-FX arba 1000BASE-SX/LX), kad atitiktų atstumo reikalavimus, užtikrinkite tinkamą įžeminimą ir apsaugą nuo viršįtampių elektriškai triukšmingoje aplinkoje ir prijunkite perteklinį maitinimo šaltinį, kad išlaikytumėte aukštą prieinamumą. Norėdami optimaliai taupyti energiją, kai įmanoma, naudokite trumpesnius kabelius ir įjunkite IEEE 802.3az suderinamus galinius taškus.
