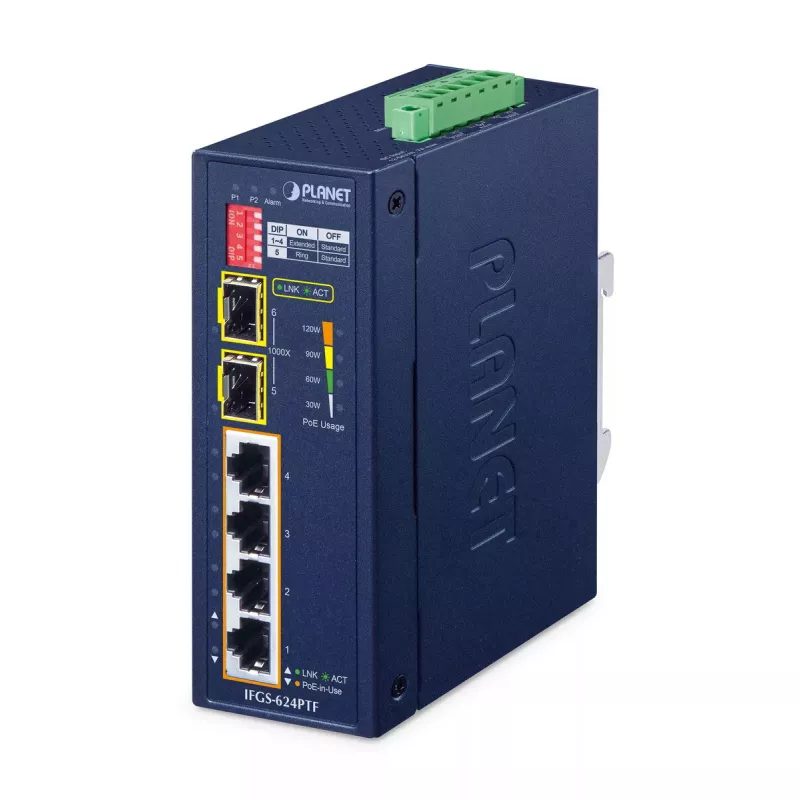

Nevaldomas komutatorius PLANET IFGS-624PTF 4 prievadai Fast Ethernet PoE

PLANET IFGS-624PTF yra nevaldomas pramoninis Fast Ethernet PoE+ komutatorius su keturiais 10/100BASE-TX PoE+ prievadais ir dviem 1000BASE-X SFP optiniais aukštynkryptės jungties prievadais. Įdėtas į IP40 metalinį korpusą ir palaikantis 12–54 V DC perteklinį maitinimo įėjimą, jis tiekia iki 120 W bendros PoE galios ir veikia plačiame -40 iki 75 °C temperatūrų diapazone. Kompaktiška DIN bėgelio / sieninio montavimo konstrukcija ir „įjunk ir veikia“ veikimo principas leidžia jį lengvai įdiegti atšiauriose arba ribotos erdvės pramoninėse aplinkose.

Privalumai

IFGS-624PTF užtikrina visišką 802.3at PoE+ palaikymą keturiuose Fast Ethernet prievaduose, kurių bendras galios biudžetas iki 120 W, du SFP aukštynkryptės jungties prievadai ilgų nuotolių gigabitinėms optinėms jungtims ir itin greitas žiedo atkūrimas gedimų tolerancijai užtikrinti. Jis turi platų 12–54 V DC įėjimą su galios stiprinimo galimybe, du maitinimo įėjimus pertekliui užtikrinti, patikimą ESD ir viršįtampių apsaugą ir aiškius PoE naudojimo šviesinius indikatorius realaus laiko stebėjimui.

Tinka

• Pramoninės automatikos tinklams ir PROFINET diegimams
• Mažoms gamyklos grindų ar mašinų lygio Ethernet ir PoE įrenginių jungtims
• Ilgų nuotolių aukštynkryptei jungčiai naudojant optinį kabelį tarp pastatų, spintų ar paskirstymo taškų
• Ribotos erdvės diegimams (montavimas ant DIN bėgelio arba sienos)

Pagrindinės specifikacijos

• Prievadai: 4 × 10/100 Mbps PoE+ RJ-45, 2 × 1000BASE-X SFP
• PoE: IEEE 802.3at PoE+, bendras biudžetas iki 120 W; išplėtimo režimas palaiko 25 W vienam prievadui esant 10 Mbps iki 250 m
• Perjungimo našumas: 4,8 Gbit/s; MAC lentelė: 4000 įrašų
• Maitinimo įėjimas: du 12–54 V DC su galios stiprinimu iki 54 V DC
• Darbo temperatūra: -40 iki 75 °C
• Apsauga: Ethernet ESD ±6 kV kontaktinė / oro, atsparumas viršįtampiams ±6 kV
• Formos veiksnys: montuojamas ant DIN bėgelio / sienos; IP40 metalinis korpusas; svoris 0,613 kg

Kaip naudoti

Sumontuokite IFGS-624PTF ant DIN bėgelio arba pritvirtinkite prie sienos savo pramoninėje spintoje. Prijunkite du nuolatinės srovės maitinimo šaltinius prie dvigubo maitinimo įėjimo gnybtų, kad būtų užtikrintas perteklius ir automatinis perjungimas. Prijunkite tinklo įrenginius prie keturių RJ-45 PoE+ prievadų ir įdėkite suderinamus 1000BASE-X SFP siųstuvus-imtuvus į SFP lizdus optinėms aukštynkryptėms jungtims. Pagal numatytuosius nustatymus įrenginys veikia standartiniu PoE režimu; naudokite įmontuotus DIP jungiklius, norėdami nustatyti vieno mygtuko žiedo režimą arba perjungti prievadus į išplėtimo režimą, kai reikia ilgesnio PoE atstumo (iki 250 m esant 10 Mbps).

Rekomendacijos

Norint užtikrinti patikimą veikimą pramoninėse diegimuose, naudokite tinkamus vienmodžius arba daugiamodžius SFP modulius, atitinkančius reikiamą optinio kabelio atstumą, užtikrinkite dvigubą nuolatinės srovės maitinimo įėjimą pertekliui ir sukonfigūruokite DIP jungiklį, kad įjungtumėte „One Key Ring“ greitam atkūrimui ir išplėtimo režimui tik tada, kai kabelio ilgis viršija 100 m.
