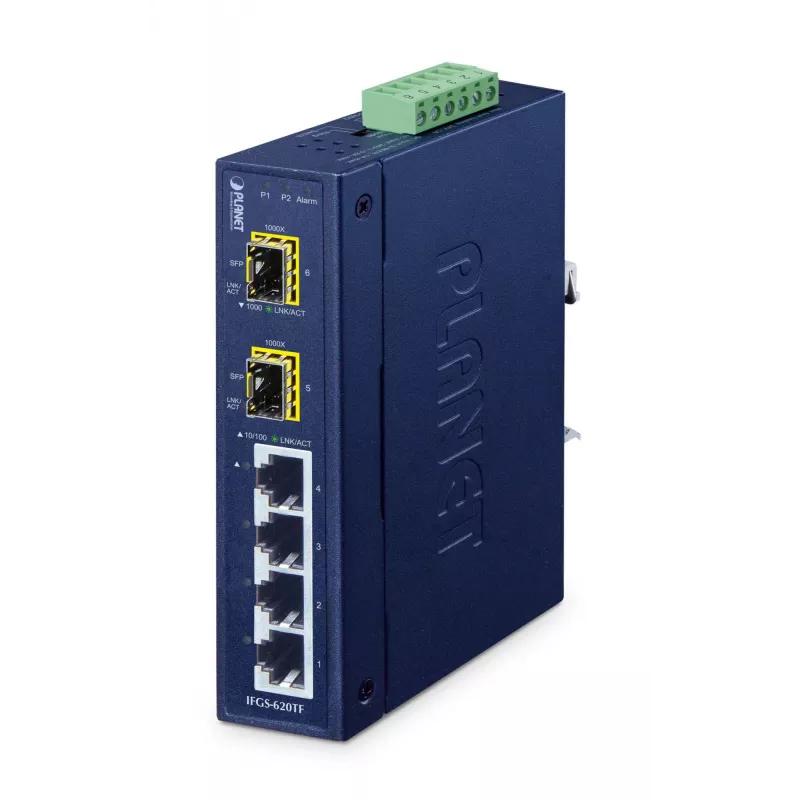

Nevaldomas komutatorius PLANET IFGS-620TF 4 Fast Ethernet 10/100 prievadai

PLANET IFGS-620TF yra kompaktiškas nevaldomas pramoninis žiedinis Ethernet komutatorius su keturiais 10/100BASE-TX variniais prievadais ir dviem 1000BASE-X SFP optiniais prievadais, talpinamas IP30 apsaugos tvirtame korpuse. Sukurtas veikti nuo -40 iki 75 °C temperatūroje ir priimti plačios įtampos perteklinį maitinimą (9–48V DC arba 24V AC), IFGS-620TF užtikrina stabilų tolimojo nuotolio duomenų perdavimą ir gali būti montuojamas ribotos erdvės ar atšiauriose aplinkose. Komutatorius palaiko dvipusį ryšį, 4,8 Gbit/s komutavimo pajėgumą ir 4000 įrašų MAC adresų lentelę, todėl tinka baziniam pramoniniam tinklų kūrimui ir IIoT diegimui.

Privalumai

IFGS-620TF siūlo greitą žiedinio atkūrimo technologiją, kurios atkūrimo laikas siekia vos 1 ms mažose žiedinėse topologijose, PROFINET srauto prioritetizavimą greitesniam pramoninės automatikos srauto pristatymui, dvigubus SFP optinius aukštutinius kanalus, praplečiančius tinklo pasiekiamumą iki 120 km (su atitinkamais SFP moduliais), ir dvigubą plačios įtampos maitinimo įvestį aukštam prieinamumui. Energiją taupančios funkcijos (IEEE 802.3az) ir ESD/įtampos impulsų apsauga (±6 kV kontaktinė/orinė ir ±6 kV atsparumas įtampos impulsams) dar labiau padidina patikimumą ir mažina eksploatacines išlaidas.

Tinka

• Mažiems ir vidutiniams pramoniniams tinklams, kuriems reikalinga perteklinė žiedinė topologija
• Gamyklų automatizavimui ir PROFINET įrenginių prijungimui
• Tolimojo nuotolio aukštutinių kanalų jungtims naudojant SFP optiką (FTTB/FTTC/FTTH scenarijai)
• Ribotos erdvės įrengimams, pvz., sieninėse spintose ar valdymo skydose

Pagrindinės specifikacijos

• Komutatoriaus tipas: Nevaldomas
• RJ-45 prievadai: 4 x 10/100BASE-TX (Fast Ethernet)
• SFP prievadai: 2 x 1000BASE-X SFP
• Komutavimo pajėgumas: 4,8 Gbit/s
• MAC adresų lentelė: 4000 įrašų
• Maitinimo įvestis: 9–48V DC arba 24V AC (dviguba maitinimo įvestis pertekliui)
• Darbinė temperatūra: -40 iki 75 °C
• Apsaugos klasė: IP30, ESD ±6 kV kontaktinė/orinė, atsparumas įtampos impulsams ±6 kV
• Standartai: IEEE 802.1p, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z, IEEE 802.3az
• Svoris: 0,43 kg

Kaip naudoti

Įrenkite IFGS-620TF ant DIN bėgelio arba pritvirtinkite prie sieninės spintos valdymo patalpoje ar skydoje. Įdėkite atitinkamus 1000BASE-X SFP siųstuvus-imtuvus į SFP lizdus optiniams aukštutiniams kanalams, kai reikalingos tolimojo nuotolio jungtys. Prijunkite varinius įrenginius prie 10/100BASE-TX RJ-45 prievadų. Sujunkite maitinimą tiekdami perteklinius maitinimo šaltinius (9–48V DC arba 24V AC) prie dvigubų įvesčių, kad įjungtumėte automatinį aparatinį persijungimą. Komutatorius yra nevaldomas ir veikia plug-and-play principu; žiediniam pertekliui įjunkite vieno mygtuko žiedo funkciją per DIP jungiklį pagal tinklo topologijos dokumentaciją.

Rekomendacijos

Naudokite suderinamus SFP modulius (daugiamodius ar vienmodžius), atitinkančius optinio pluošto tipą ir atstumo reikalavimus, patalpinkite komutatorių IP30 apsaugotame korpuse, jei veikiamas dulkių ar šiukšlių, ir pasirūpinkite pertekliniais maitinimo šaltiniais, kad maksimaliai padidintumėte veikimo laiką. Integruojant su PROFINET įrenginiais, užtikrinkite, kad QoS jautrus srautas būtų nukreipiamas per IFGS-620TF, kad pasinaudotumėte PROFINET prioritetizavimu.
