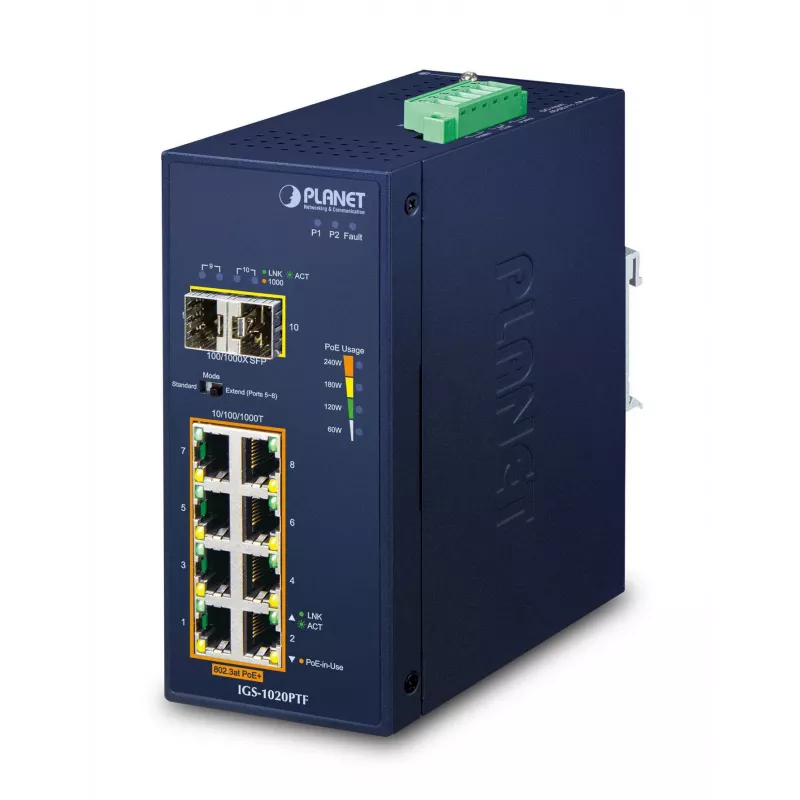

Nevaldomas jungiklis PLANET IP30 Ind 8-P 10/100/1000T

PLANET IGS-1020PTF yra pramoninės klasės, nevaldomas Gigabit Ethernet PoE+ jungiklis IP30 metaliniame korpuse. Jis turi aštuonis 10/100/1000BASE-T prievadus su IEEE 802.3at PoE+ ir du 100/1000BASE-X SFP šviesolaidinio aukštutinio ryšio sąsajas. Sukurtas atšiaurioms aplinkoms, jungiklis palaiko dvigubus 48–56 V nuolatinės srovės maitinimo įėjimus su aparatiniu perjungimu, bendrą iki 240 W PoE biudžetą, MAC adresų lentelę efektyviam persiuntimui ir veikimo temperatūras nuo -40 iki 75 °C.

Privalumai

Įrenginys užtikrina pilną PoE+ galią per aštuonis Gigabit varinius prievadus ir lanksčius šviesolaidinius aukštutinius ryšius per du SFP lizdus, leidžiančius užmegzti tolimojo nuotolio ryšius ir pasirinkti lankstų greitį. Tvirtas IP30 metalinis korpusas ir ventiliatoriaus nebuvimas užtikrina atsparumą elektromagnetiniams trikdžiams ir tylų veikimą, o dvigubi maitinimo įėjimai bei apsauga nuo viršįtampių ir elektrostatinės iškrovos padidina patikimumą pramoniniuose įrenginiuose. Priekiniame skydelyje esantis šviesos diodas rodo realaus laiko PoE energijos naudojimą paprastam stebėjimui.

Tinka

• IP kamerų stebėjimo sistemoms pramoninėse ar lauko valdymo spintose
• Belaidžių prieigos taškų įrengimams, kuriems reikalinga PoE+ galia
• Gamyklų automatikos ir procesų valdymo tinklams
• Tolimojo nuotolio aukštutinio ryšio jungtims prie pagrindinių jungiklių ar stebėjimo centrų (naudojant SFP siųstuvus-imtuvus)

Pagrindinės specifikacijos

• Modelis: PLANET IGS-1020PTF (MPN: IGS-1020PTF, EAN: 4711605284943)
• Prievadai: 8 × 10/100/1000BASE-T (PoE+), 2 × 100/1000BASE-X SFP
• PoE standartas ir biudžetas: IEEE 802.3at (PoE+), iki 240 W bendrai
• Nuolatinės srovės įėjimo įtampa: 48–56 V (dvigubi maitinimo įėjimai su aparatiniu perjungimu)
• Perjungimo pajėgumas: 20 Gbit/s; MAC adresų lentelės įrašai: 8000
• Veikimo temperatūra: -40 iki 75 °C
• Korpusas: IP30 metalinis, be ventiliatoriaus
• Svoris: 0,879 kg
• Standartai: IEEE 802.3/802.3u/802.3ab/802.3z/802.3af/802.3at/802.3az

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio, sienos ar šoninio laikiklio tinkamame korpuse, prijunkite du nuolatinės srovės maitinimo įėjimus prie 48–56 V nuolatinės srovės šaltinio, kad užtikrintumėte pertekliškumą, ir įstatykite SFP siųstuvus-imtuvus į mini-GBIC lizdus, jei reikia šviesolaidinių aukštutinių jungčių. Prijunkite PoE palaikančius įrenginius, pvz., IP kameras ar prieigos taškus, prie RJ-45 prievadų; naudodami integruotą DIP jungiklį pasirinkite norimą veikimo režimą (Standartinis arba Išplėstinis). Standartiniu režimu prievadai veikia kaip įprasti Gigabit PoE+; Išplėstiniu režimu prievadai veikia 10 Mbps pilno dvipusio ryšio greičiu ir gali tiekti 20–25 W PoE galią iki 250 m atstumu UTP kabeliu.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, naudokite reguliuojamus dvigubus nuolatinės srovės maitinimo šaltinius, kurių įtampa yra 48–56 V, SFP siųstuvus-imtuvus derinkite pagal šviesolaidžio tipą ir atstumo reikalavimus bei stebėkite bendrą PoE biudžetą, kai jungiate kelis maitinamus įrenginius. Naudokite PoE energijos naudojimo šviesos diodus suvartojimui stebėti ir venkite jungiklio perkrovos.
