Nešiojamasis osciloskopas Fnirsi DSO-TC4 3-in-1, 100 MHz dažnių juostos plotis, rankinis multimetras ir signalų generatorius

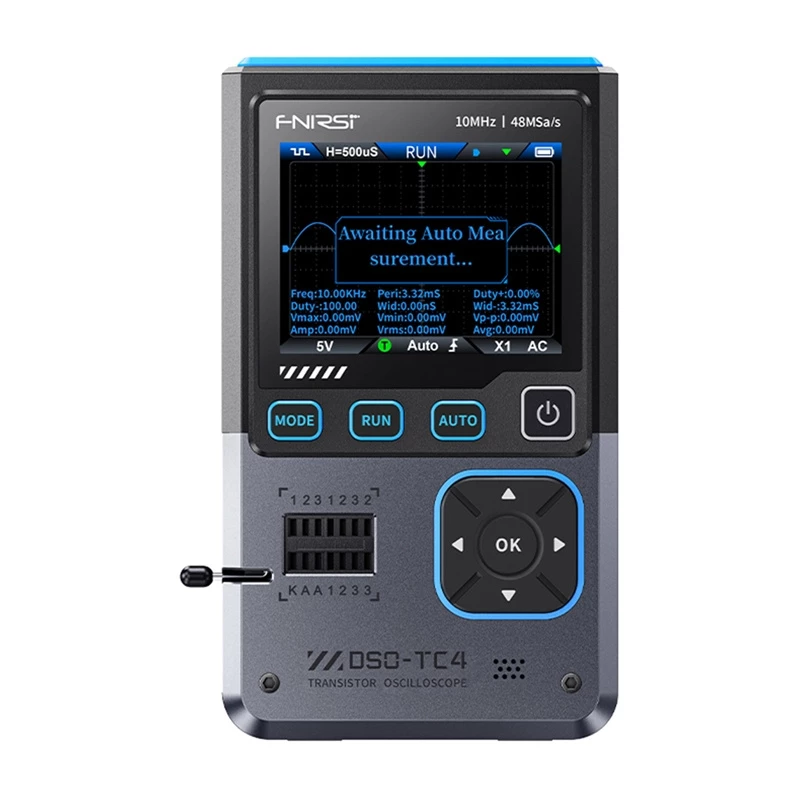

FNIRSI DSO-TC4 – tai nešiojamasis 3-in-1 prietaisas, sujungiantis skaitmeninį osciloskopą, elektronikos komponentų testerį bei signalų generatorių. Prietaisas skirtas signalų formų analizei, komponentų atpažinimui ir signalų modeliavimui atliekant aptarnavimo ir diagnostikos darbus. Išmanioji apsauga nuo perkrovos padeda išvengti įvesties grandinės pažeidimų netinkamai prijungus zondus, o 2,8 colio TFT spalvotas ekranas rodo matavimus ir grafikus, kad būtų galima paprastai apžiūrėti.

Privalumai

Prietaisas užtikrina iki 10 MHz analoginę dažnių juostą ir realaus laiko diskretizavimo dažnį 48 MSa/s, todėl galima detaliai fiksuoti signalų formas. Integruotas komponentų testeris automatiškai atpažįsta diodus, tranzistorius (įskaitant MOSFET), rezistorius, kondensatorius bei kitus pasyviuosius ir aktyviuosius komponentus. Įmontuotas signalų generatorius siūlo 13 signalų formų tipų, kurių dažniai nuo 0 iki 50 kHz su amplitudės valdymu. USB-C įkrovimas ir duomenų perdavimas, 1 500 mAh ličio jonų baterija ir daugiakalbė sąsaja (8 kalbos) palaiko patogų nešiojamąjį veikimą.

Tinka

• Elektronikos grandinių diagnostikai lauko sąlygomis
• Komponentų testavimui ir greitam puslaidininkių bei pasyviųjų komponentų atpažinimui
• Testavimo signalų generavimui grandinių patikrai ir trikčių šalinimui
• Mokomiesiems tikslams ir baziniams laboratoriniams matavimams

Pagrindiniai techniniai duomenys

• Ekranas: 2,8 colio TFT spalvotas ekranas su reguliuojamu ryškumu
• Analoginė dažnių juosta: 10 MHz
• Realaus laiko diskretizavimo dažnis: 48 MSa/s
• Įvesties varža: 1 MΩ
• Ryšio režimai: AC / DC
• Vertikalusis jautris (X1 diapazonas): 10 mV/pad – 10 V/pad
• Laiko bazės diapazonas: 50 ns – 20 s
• Sinchronizacijos režimai: automatinis / normalus / vienkartinis; sinchronizacijos tipai: kylantis frontas, krentantis frontas
• Automatiniai matavimai: maks., min., vidurkis, efektinė vertė (RMS), Vpp, dažnis, periodas, užpildos koeficientas
• Signalų generatorius: 13 signalų formų tipai, dažnis 0–50 kHz, amplitudė 0,1–3,0 V, užpildos koeficientas 0–100 %
• Komponentų testerio diapazonai: rezistoriai 0,01 Ω – 50 MΩ; kondensatoriai 25 pF – 100 mF; induktoriai 10 µH – 1000 µH; Zenerio diodai 0,01–32 V; diodų tiesioginės krypties kritimas <5 V
• Testavimo įtampos diapazonas: zondas X1 iki 80 Vpp (±40 V); zondas X10 iki 800 Vpp (±400 V)
• Baterija: ličio jonų 3,7 V, 1 500 mAh; maitinimas per USB Type-C (5 V/1 A)
• Matmenys: apie 90 × 142 × 27,5 mm; svoris: 186 g

Kaip naudoti

Prijunkite tinkamą zondą prie įvesties ir pasirinkite reikiamą ryšį (AC arba DC) ir vertikalųjį jautrį. Naudodami laiko bazę ir sinchronizacijos valdiklius stabilizuokite signalo formą 2,8 colio ekrane; automatinės matavimo funkcijos pateikia įprastus parametrus, tokius kaip Vpp, dažnis ir RMS. Norėdami testuoti komponentus, įdėkite komponentą į testavimo lizdą arba uždėkite testavimo spaustukus ir vykdykite ekrane pateikiamas paragines, kad būtų atliktas automatinis atpažinimas ir parametrų nuskaitymas. Norėdami generuoti testavimo signalus, pasirinkite signalo formos tipą, nustatykite dažnį, amplitudę bei užpildos koeficientą, tada prijunkite generatoriaus išvestį prie tikrinamos grandinės. Įkraukite prietaisą per USB-C prievadą ir atminkite, kad automatinis miego režimas padeda prailginti baterijos veikimo laiką tarp naudojimų.

Rekomendacijos

Naudokite apsaugą nuo perkrovos pagal paskirtį ir prieš matuodami aukštos įtampos signalus patikrinkite zondo pasirinkimą (X1/X10). Testuodami komponentus, laikykitės poliškumo diodams ir tranzistoriams bei užtikrinkite, kad prietaisas būtų įkrautas, kad išvengtumėte matavimų pertraukimo.
