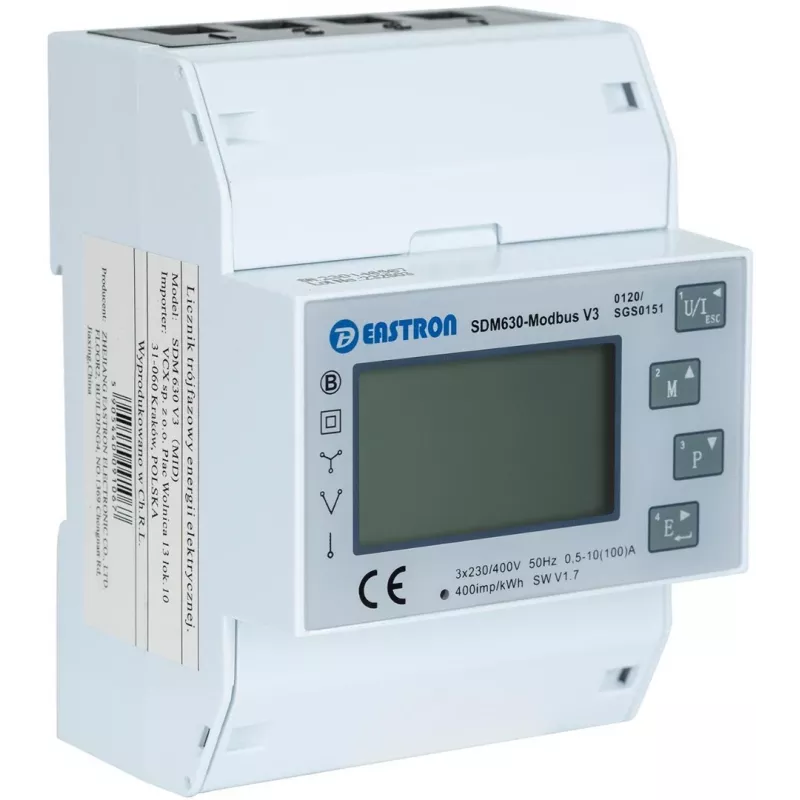

ENERGY SISTEM Trifazis elektros skaitiklis VCX SDM 630 MODBUS V3

ENERGY SISTEM trifazis elektros skaitiklis VCX SDM 630 MODBUS V3 yra didelio tikslumo, MID sertifikuotas energijos skaitiklis, skirtas tiksliai matuoti elektrinius parametrus trifazėse sistemose. Su tiesioginiu prijungimu iki 100A ir RS485 Modbus RTU ryšiu, jis idealiai tinka sub-matavimui, energijos valdymui ir pramoniniam stebėjimui.

Privalumai

Šis energijos skaitiklis užtikrina 1 (B) klasės aktyviosios energijos tikslumą, turi foninį LCD ekraną lengvam nuskaitymui ir konfigūruojamus impulsų išėjimus. Kompaktiškas montavimas ant DIN bėgelio (4 moduliai) taupo vietą, o platus darbinės temperatūros diapazonas užtikrina patikimumą įvairiose aplinkose.

Tinka

• Pramoniniam ir komerciniam energijos stebėjimui
• Sub-matavimui pastatuose ir patalpose
• Integracijai su pastatų valdymo sistemomis (BMS)
• Atsinaujinančios energijos sistemoms (saulės, vėjo)

Pagrindinės specifikacijos

• Matavimo tipas: Trifazis (3P4W, 3P3W)
• Srovės įėjimas: Tiesioginis prijungimas, 10(100)A
• Įtampa: 3x 230/400V AC (L-N/L-L)
• Dažnis: 50/60 Hz
• Aktyviosios energijos tikslumas: 1 klasė (IEC 62053-21), B klasė (EN 50470-3)
• Reaktyviosios energijos tikslumas: 2 klasė (IEC 62053-23)
• Ryšys: RS485 Modbus RTU
• Ekranas: Foninio apšvietimo LCD
• Impulsų išėjimai: 2x S0 (konfigūruojami)
• Montavimas: DIN bėgelis (4 moduliai)
• Darbinė temperatūra: nuo -25°C iki +55°C
• Laikymo temperatūra: nuo -40°C iki +70°C
• Apsaugos klasė: IP51 (priekis), IP20 (gnybtai)
• Sertifikatai: CE, MID

Rekomendacijos

Siekiant optimalaus veikimo, įrenginį turi sumontuoti kvalifikuotas elektrikas. RS485 ryšiui naudokite ekranuotą vytos poros kabelį. Skaitiklis palaiko perdavimo spartą nuo 1200 iki 9600 bps su konfigūruojamu paritetu ir stop bitais.
