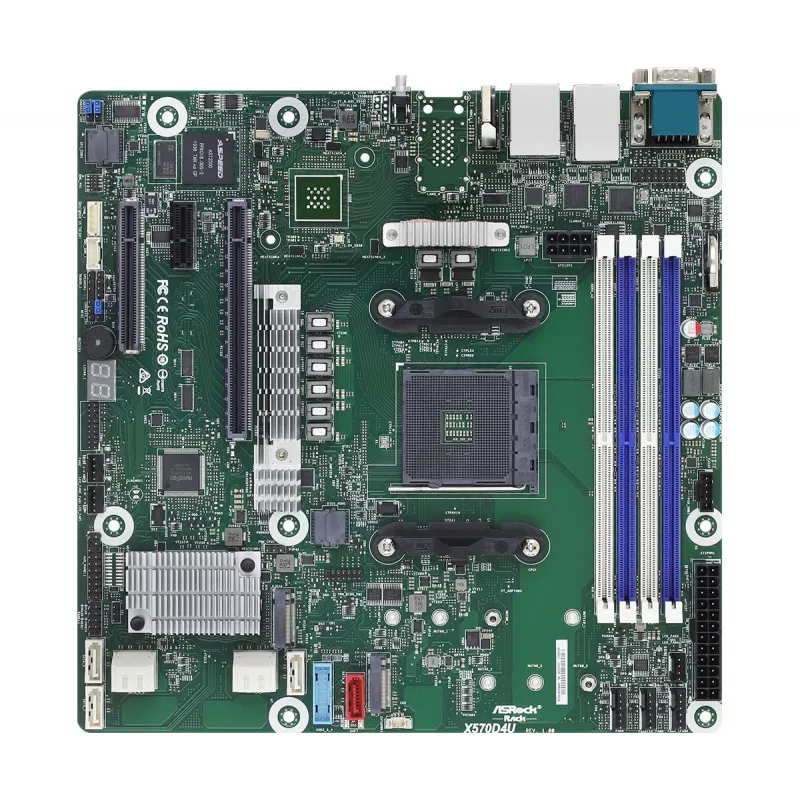

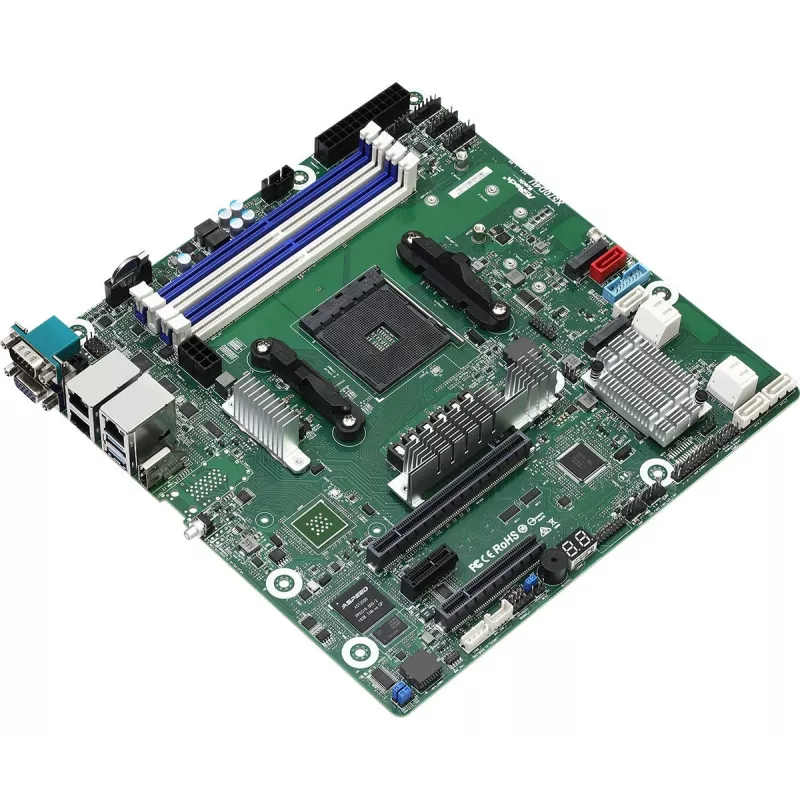

Motininė plokštė ASRock X570D4U Micro ATX — AMD X570, Socket AM4, 4× DIMM, DDR4, max 32 GB, 12× SATA III, 3× RJ-45

„Asrock X570D4U“ motininė plokštė su AMD X570 mikroschemų rinkiniu ir Socket AM4 lizdu, Micro ATX formato, skirta kompaktiškoms sistemoms, kurioms reikalingos AMD X570 mikroschemų rinkinio galimybės. Ji palaiko DDR4-SDRAM per keturis DIMM lizdus, maksimali vidinė atmintis – 32 GB, o saugyklai siūlo M.2 ir SATA III sąsajas. Integruota ASPEED AST2500 grafika ir „Gigabit Ethernet“ valdikliai užtikrina pagrindinį nuotolinį valdymą ir tinklo ryšį, tinkamą įvairioms užduotims.

Privalumai

Ši Micro ATX motininė plokštė sujungia AMD X570 mikroschemų rinkinio platformos galimybes su mažu formos faktoriumi, leidžiančiu konfigūruoti kelių diskų RAID (0, 1, 10) ir siūlančiu tiek didelės spartos M.2 saugyklą, tiek senesnę SATA III sąsają. Keturi DIMM lizdai leidžia lanksčiai konfigūruoti atmintį neviršijant nurodytos 32 GB ribos, o integruota grafika ir du „Gigabit LAN“ valdikliai suteikia pagrindines nuotolinio valdymo ir tinklo galimybes be papildomų plokščių.

Tinka

• Kompaktiškoms stalinėms sistemoms ir mažoms darbo stotims, kuriose ribota erdvė
• Namų laboratorijoms ar lengviems serveriams, kuriems reikalingi RAID 0/1/10 saugyklos variantai
• Tinklo įrenginiams ar valdymo sistemoms, naudojančioms integruotą grafiką ir LAN
• Sistemoms, kurioms reikia M.2 NVMe ar SATA III saugyklos kartu su keliais DIMM moduliais

Pagrindinės specifikacijos

• Formos faktorius: Micro ATX
• Mikroschemų rinkinys: AMD X570
• CPU lizdas: Socket AM4
• Atminties tipas: DDR4-SDRAM
• Atminties lizdai: 4 DIMM lizdai, maksimali palaikoma vidinė atmintis 32 GB
• Saugyklos sąsajos: M.2 ir SATA III
• Palaikomi RAID lygiai: 0, 1, 10
• Integruotas grafikos valdiklis: ASPEED AST2500
• Tinklo valdikliai: Gigabit Ethernet (Intel I210, Realtek RTL8211E)

Kaip naudoti

Įdiekite „Asrock X570D4U“ į suderinamą Micro ATX korpusą ir sumontuokite Socket AM4 procesorių pagal motininės plokštės CPU montavimo instrukcijas. Įstatykite iki keturių DDR4 DIMM modulių, užtikrindami, kad bendra atmintis neviršytų 32 GB, ir laikykitės rekomenduojamos lizdų užpildymo tvarkos dviejų kanalų veikimui. Prijunkite M.2 ir SATA III saugyklos įrenginius pagal poreikį ir konfigūruokite RAID masyvus per motininės plokštės saugyklos valdiklio nustatymus arba BIOS/UEFI įrankį. Prijunkite tinklo kabelius prie „Gigabit LAN“ prievadų ir prijunkite maitinimo bei korpuso jungtis prieš pirmąjį įjungimą ir BIOS konfigūravimą.

Rekomendacijos

Naudokite kokybiškus DDR4 modulius, atitinkančius motininės plokštės palaikomas specifikacijas, ir prieš naudodami gamybinėje aplinkoje atnaujinkite BIOS/UEFI. RAID konfigūracijoms prieš keičiant masyvo nustatymus sukurkite duomenų atsarginę kopiją. Užtikrinkite tinkamą aušinimą kompaktiškuose Micro ATX korpusuose, kad mikroschemų rinkinys ir procesorius veiktų stabiliai.
