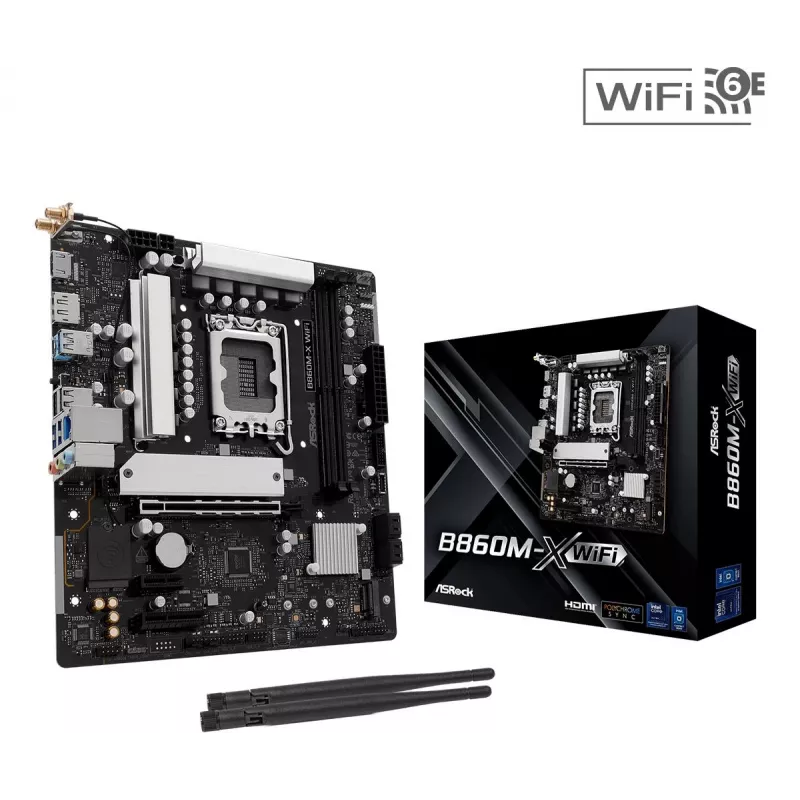

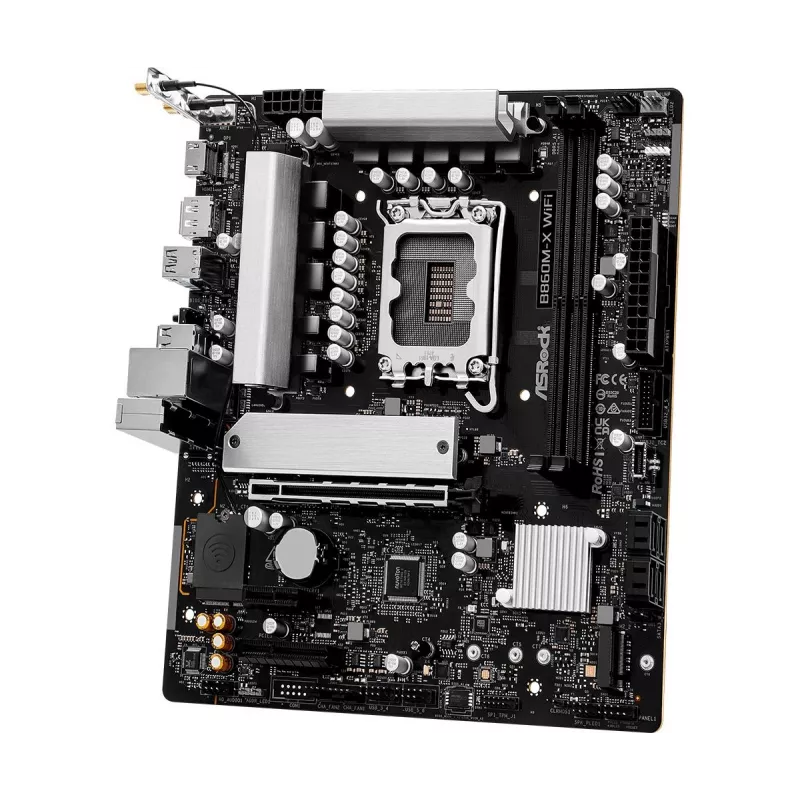

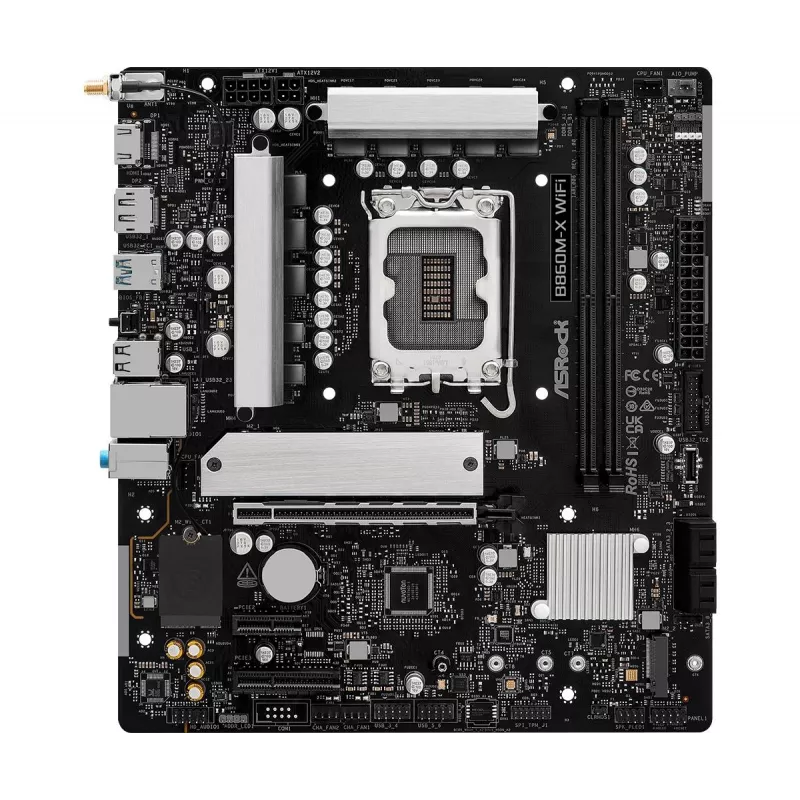

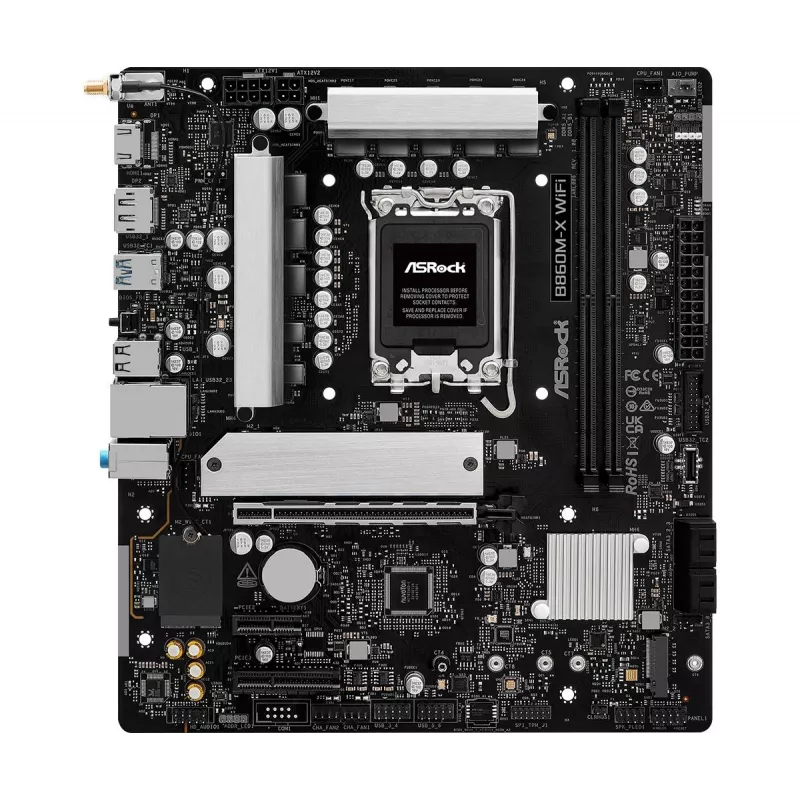

Motininė plokštė ASRock B860M-X WiFi — Intel B860, LGA 1851, micro ATX, DDR5, 2x DIMM, 4x M.2, 2.5Gb LAN, Wi‑Fi 6E, Bluetooth 5.3

X serijos motininė plokštė siūlo kompaktišką, didelės vertės sprendimą, subalansuojantį našumą, universalumą ir patikimumą profesionalioms bei kasdienėms užduotims. Ši ASRock X serijos plokštė palaiko Intel® Core™ Ultra procesorius (2 serija) su LGA1851 lizdu ir sukurta taip, kad užtikrintų efektyvų atminties įsijungimą, greitą saugyklą per PCIe Gen5 M.2 ir modernų ryšį, įskaitant Wi‑Fi 6E ir 2,5 Gb/s LAN, micro-ATX formos faktoriuje.

Privalumai

6 sluoksnių PCB pagerina signalo stabilumą ir galios paskirstymą, užtikrindama žemesnę temperatūrą ir didesnį efektyvumą atminties įsijungimo metu. Integruotas DDR5 XMP ir AMD EXPO profilių palaikymas leidžia lengvai, iš anksto išbandytą atminties įsijungimą suderinus su suderinamais moduliais. PCIe Gen5 Blazing M.2 lizdas užtikrina iki 128 Gb/s perdavimo spartą naujos kartos NVMe SSD. Optimizuotas aliumininis radiatoriukas padeda valdyti šilumą esant didelėms apkrovoms. Integruotas Wi‑Fi 6E išplečia belaidžio ryšio pajėgumus į 6 GHz juostą, o integruotas Realtek 2,5 Gb/s LAN padidina laidinio ryšio pralaidumą reiklioms tinklo užduotims. Integruotas Polychrome RGB ir SignalRGB palaikymas leidžia vieningai valdyti apšvietimą ir sinchronizuoti su suderinamais RGB įrenginiais.

Pagrindinės specifikacijos

• CPU lizdas: Intel LGA1851 (Intel® Core™ Ultra 2 serija)
• Lustų rinkinys / formos faktorius: Intel B860, micro ATX
• Maitinimo grandinė: 7+1+1+1+1 fazė
• Atmintis: 2 x DDR5 DIMM, dviejų kanalų, iki 9066+ MHz (OC), maks. 128 GB
• Saugykla: 1 Blazing M.2 (PCIe Gen5 x4), 1 Hyper M.2 (PCIe Gen4 x4), 4 x SATA3
• PCIe lizdai: 1 x PCIe 4.0 x16, 1 x PCIe 4.0 x4, 1 x PCIe 4.0 x1
• USB: 1 x USB 3.2 Gen2x2 Type-C (galinė), 1 x USB 3.2 Gen1 Type-C (priekinė), 5 x USB 3.2 Gen1, 6 x USB 2.0
• LAN: Realtek 2,5 Gb/s Ethernet
• Belaidis ryšys: Wi‑Fi 6E (802.11axe) + Bluetooth 5.3
• Garsas: Realtek ALC897 7.1 CH HD garso kodekas
• BIOS: UEFI AMI 256 Mbit, palaiko BIOS Flashback
• Vaizdo išvestys: 1 x HDMI, 1 x DisplayPort
• RAID: Palaiko SATA III ir M.2 RAID (HDD ir SSD)

Kaip naudoti

Įdiekite motininę plokštę į suderinamą micro‑ATX korpusą ir sumontuokite Intel LGA1851 CPU pagal procesoriaus gamintojo instrukcijas. Įstatykite iki dviejų DDR5 DIMM, BIOS įgalindami XMP arba EXPO profilius, jei naudojate suderinamus atminties modulius, kad pasiektumėte išbandytus įsijungimo nustatymus. Prijunkite saugyklos įrenginius prie M.2 ir SATA prievadų pagal poreikį; greičiausiam NVMe našumui naudokite Blazing M.2 (PCIe Gen5 x4). Įdiekite GPU ir plėtimosi korteles į atitinkamus PCIe lizdus ir prijunkite maitinimo laidus iš PSU prie plokštės. Sujunkite tinklo ir belaidžio ryšio konfigūraciją per galinę I/O arba integruotas antenas Wi‑Fi 6E, o sistemos derinimui, įkrovos tvarkai ir BIOS Flashback įgalinimui naudokite UEFI BIOS.

Rekomendacijos

Naudokite Intel® XMP arba AMD EXPO palaikančius DDR5 atminties modulius, kad pasinaudotumėte išbandytais įsijungimo profiliais; užtikrinkite tinkamą korpuso oro srautą ir prijunkite aliumininius radiatoriukus bei korpuso ventiliatorius, kad palaikytumėte stabilią temperatūrą, ypač naudojant aukšto našumo CPU ir Gen5 NVMe diskus.
