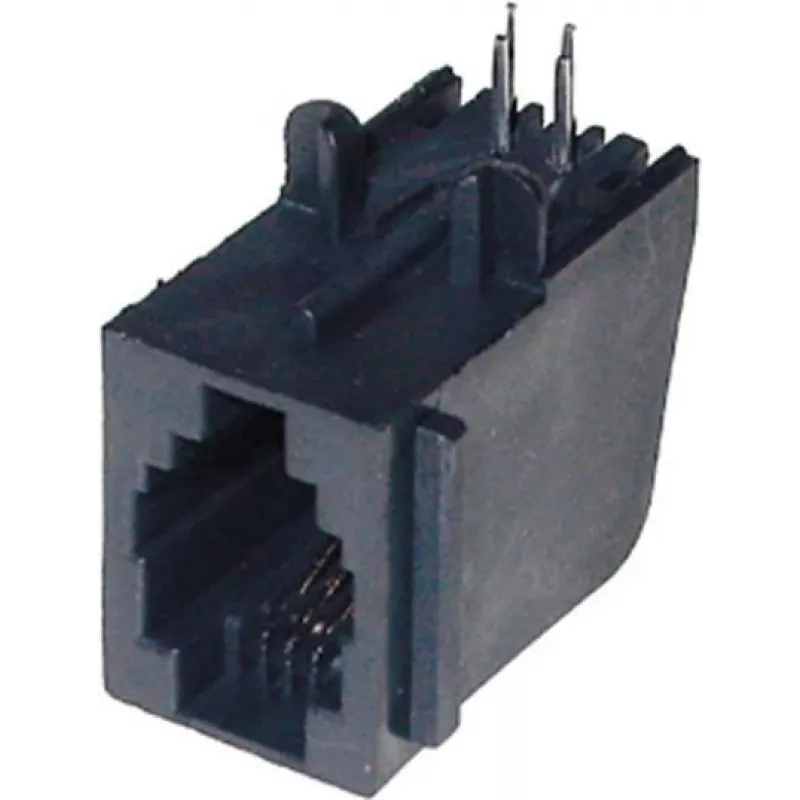

Modulinė jungtis ShiverPeaks 79214 4/4 spausdinto montažo neekranuota

ShiverPeaks modulinė jungtis 4/4, skirta spausdintam montažui, yra neekranuotas 4 padėčių modulinis lizdas, sukonstruotas kompaktiškam integravimui PCB. Sukurtas užtikrinti patikimą sąsają moduliniams kabeliams, ši jungtis skirta naudoti ten, kur tinkamas neekranuotas lizdas, o elektromagnetiniai trukdžiai yra minimalūs. Jungties formos faktorius palaiko tvarkingus plokštės lygio sujungimus telekomunikacijų įrangoje, prietaisuose ir mažose komutavimo sąrankose.

Privalumai

Ši neekranuota modulinė jungtis siūlo kompaktišką užimamą plotą vietos stokojančiose grandynų plokštėse ir paprastą kiauryminį ar paviršinio montažo integravimą, priklausomai nuo plokštės konstrukcijos. Jos 4 padėčių kontaktų matrica optimizuota mažo sudėtingumo laidams ir patikimam signalo perdavimui mažo triukšmo aplinkoje. Konstrukcija supaprastina surinkimą ir leidžia nuosekliai jungtis su standartiniais moduliniais kištukais, sumažinant mechaninį įtempimą litavimo jungtims ir takeliams.

Tinka

• Plokštės lygio sąsajos telefonijai ir mažos spartos duomenims
• Komutavimo skydai ir maži paskirstymo rėmai kontroliuojamo EMI aplinkoje
• Įterptiniai įrenginiai ir prietaisai, kuriems reikalingas kompaktiškas modulinis lizdas
• Prototipai ir mažos apimties gamyba, kai reikalingas standartinis 4/4 lizdas

Pagrindinės specifikacijos

• Konfigūracija: 4 padėčių modulinis kontaktų išdėstymas
• Ekranavimas: neekranuota konstrukcija, tinkama mažų trukdžių aplinkai
• Montažo tipas: skirtas spausdintam / PCB montažui
• Kontaktų sąsaja: suderinama su standartiniais 4 padėčių moduliniais kištukais
• Fizinis užimamas plotas: kompaktiškas, plokštei optimizuotas jungties korpusas

Kaip naudoti

Įdiekite jungtį į spausdintą grandynų plokštę numatytoje montažo vietoje, laikydamiesi plokštės gamintojo rekomenduojamo užimamo ploto ir litavimo profilio. Užtikrinkite teisingą orientaciją ir patikimą mechaninę atramą, jei jungtis bus dažnai jungiama ir atjungiama. Naudokite tinkamus litavimo būdus ir perlydymo ar banginio litavimo profilius, suderinamus su PCB komponentais. Po surinkimo patikrinkite vientisumą tarp jungties kontaktų ir atitinkamų plokštės takelių bei išbandykite sujungimą su žinomu geru moduliniu kištuku, kad patvirtintumėte mechaninį ir elektrinį tinkamumą.

Rekomendacijos

Naudokite šią neekranuotą 4/4 modulinę jungtį įrenginiuose, kur elektromagnetiniai trukdžiai yra maži arba kontroliuojami. Aplinkoje su didesniu EMI arba kur reikalingas įžeminimas ir ekranavimas, rinkitės ekranuotą alternatyvą. Venkite per didelio mechaninio įtempimo jungčiai pakartotinio jungimo metu ir užtikrinkite, kad kabelio įtempimo sumažinimas būtų numatytas surinkimo lygyje.
