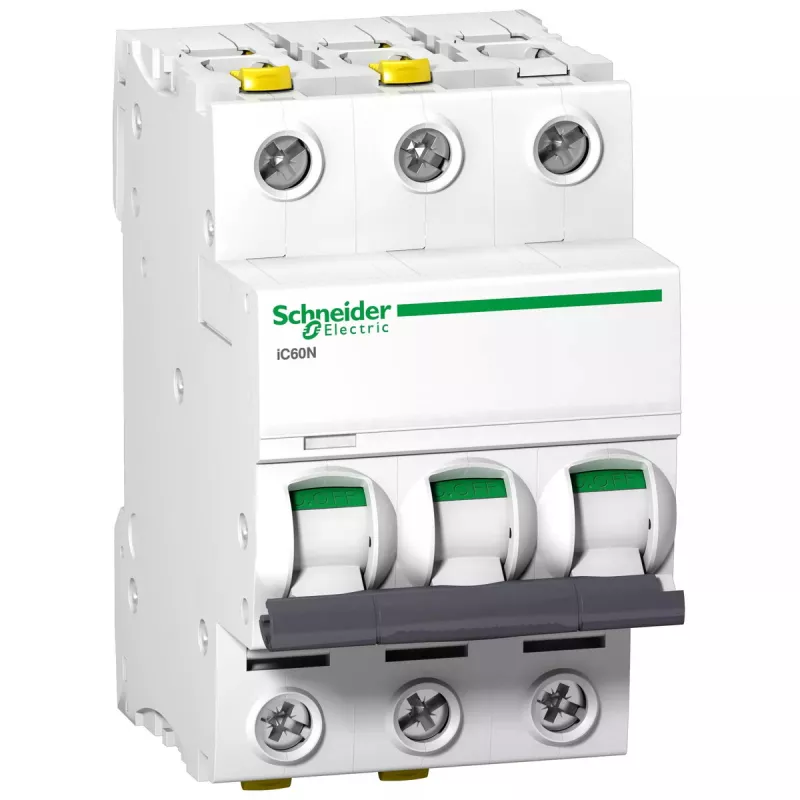

Miniatiūrinis automatinis jungiklis Schneider Electric A9F04320 — 20 A, 133 V, 10 kA, IP20, 54×78.5×91 mm

Schneider Electric A9F04320 yra miniatiūrinis automatinis jungiklis, skirtas apsaugai nuo viršsrovių žemos įtampos elektros instaliacijose. Su 20 A vardine srove ir 133 V vardine įtampa šis kompaktiškas įrenginys užtikrina patikimą gedimo srovių atjungimą iki 10 kA atjungimo galios. Įrenginio IP20 apsaugos laipsnis ir nedideli matmenys (54×78.5×91 mm) leidžia jį montuoti skirstomuosiuose skyduose, pramoninėse valdymo spintose ir komercinėse ar gyvenamosiose elektros sistemose, kur erdvė ribota.

Privalumai

Jungiklis sujungia didelę atjungimo galią su kompaktiška forma, leidžiančia efektyviai apsaugoti grandines užimant mažai vietos skyde. IP20 apsauga užtikrina saugų naudojimą standartinėse vidaus elektros spintose. Nurodyti elektriniai parametrai — 20 A srovė ir 133 V įtampa — atitinka įprastus žemos įtampos taikymus, o įrenginys sukurtas integravimui į modulines paskirstymo sistemas ir DIN bėgelio montavimo sprendimus.

Tinka

• Apsaugai nuo viršsrovių apšvietimo ir maitinimo grandinėse gyvenamosiose ir komercinėse patalpose
• Skirstomiesiems skydams ir antriniams paskirstymo skydams su ribota erdve
• Pramoninėms valdymo spintoms, kuriose reikalingi kompaktiški apsauginiai įtaisai
• Žemos įtampos grandinėms, kurioms reikalinga iki 10 kA atjungimo galia

Pagrindinės specifikacijos

• Vardinė srovė: 20 A
• Vardinė įtampa: 133 V
• Atjungimo galia: 10 000 A (10 kA)
• Apsaugos laipsnis: IP20
• Matmenys: 54 mm (plotis) × 78.5 mm (gylis) × 91 mm (aukštis)
• Formos faktorius: miniatiūrinis automatinis jungiklis modulinėms instaliacijoms

Kaip naudoti

Įstatykite automatinį jungiklį ant suderinamo DIN bėgelio apsauginėje elektros spintoje, užtikrindami, kad maitinimas būtų išjungtas prieš prijungiant laidus. Prijunkite linijos ir apkrovos laidus prie nurodytų gnybtų pagal atitinkamas prijungimo schemas ir vietinius elektros kodeksus. Patikrinkite gnybtų jungčių sandarumą ir, jei reikia, teisingą poliškumą. Po montavimo perjunkite jungiklį į ON padėtį ir išbandykite apsaugotą grandinę kontroliuojamomis sąlygomis, kad patvirtintumėte teisingą veikimą.

Rekomendacijos

Naudokite šį jungiklį kaip koordinuotos apsaugos schemos dalį: parinkite prieš ir po jo esančius apsauginius įtaisus su suderinamomis charakteristikomis, laikykitės laidininkų leistinų srovių pajėgumų ir atlikite periodinius vizualinius patikrinimus bei funkcinius bandymus pagal vietinius standartus ir priežiūros grafikus.
